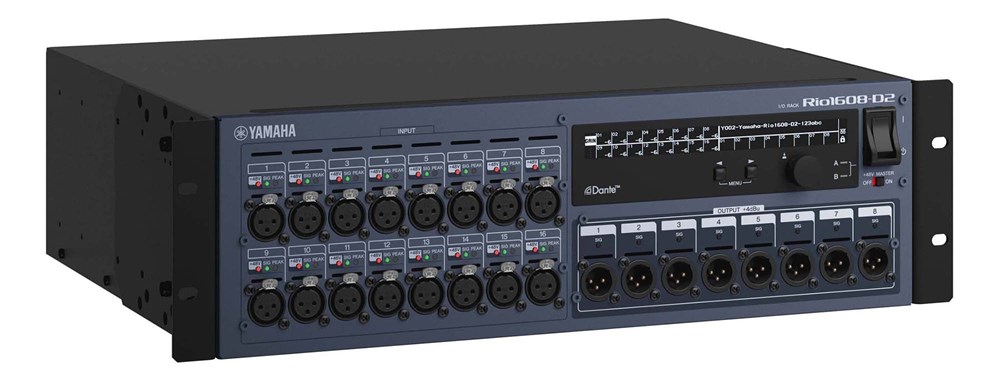

Rio1608-D2 Многоканальный цифровой конвертор

Блок высокоэффективных модулей ввода/вывода аудиосигнала имеет 16 и 8 аналоговых выходов, и предназначен для работы с консолями Yamaha серий CL, QL и RIVAGE PM10. Rio1608-D2 подключается через цифровой протокол Dante, обеспечивая высокую гибкость при настройке системы. Имеет два встроенных источника питания для повышенной надежности, буквенно-цифровой дисплей для визуального отображения состояния блока.

• 16 аналоговых входов и 8 выходов.
• Соединения типа “Redundant” поддерживаются как Primary, так и Secondary разъемами; соединения типа “Daisy chain” также поддерживаются.
• Наглядная индикация, локальное управление усилением и другими параметрами.
• Габариты (Ш х В х Г): 480 x 132 x 368 мм
• Масса без упаковки: 9,6 кг

Качество звука RIVAGE PM – ключ к свободе творчества

В модулях ввода-вывода Rio3224-D2 и Rio1608-D2 реализован скрупулезный подход Yamaha к усилению живого звука, позволяющий кристально чисто записывать его в первозданном виде, а затем легко обрабатывать в соответствии с задачами любой сложности. Аналоговые цепи модулей ввода-вывода Rio3224-D и Rio1608-D первого поколения были переработаны с целью обеспечения звука, который представляет собой еще одну ступень в развитии фирменной концепции Natural Sound, а также качества, поистине достойного статуса систем серии RIVAGE PM.

Сетевой протокол Dante для гибкой настройки системы

Сетевой протокол Dante от Audinate обеспечивает исключительную гибкость при настройке системы. Благодаря Dante вы получаете свободу использования различных устройств практически в любой комбинации и их размещения в наиболее удобном для конкретной задачи месте. Протокол Dante предусматривает резервную “Redundancy” схему, которая обеспечивает работу системы, даже когда возникает проблема. Для удобства и гибкости подключения устройств к сети предусмотрено программное приложение Dante Controller.

Помимо поддержки стандарта AES67 для потоковой передачи аудиоданных по сети (AoIP), Dante предлагает другие полезные функции, такие как Dante Device Lock для блокировки устройств и Dante Domain Manager для опознавания пользователей и обеспечения безопасности на основе распределения ролевых функций*.

* Дополнительную информацию о Dante Domain Manager вы найдете на веб-сайте Audinate.

Два резервных источника питания и усовершенствованная бесшумная вентиляция.

Сбой питания - это серьезная проблема для работы любых устройств ввода-вывода. Блоки модулей Rio3224-D2 и Rio1608-D2 включают по два источника питания, чтобы снизить риск потери мощности в случае отказа одного из них во время шоу. Если возникает проблема с одним, работа будет продолжена, пока активен второй источник питания. Внутренняя схема вентиляции также усовершенствована - понижен рабочий шум вентилятора.

Символьная индикация и улучшенное управление

Еще одним усовершенствованием Rio3224-D2 и Rio1608-D2 стало появление символьного дисплея вместо обычных светодиодных индикаторов, что значительно упрощает считывание настроек и показаний, в том числе потребления энергии, усиления, фильтров пропускания ВЧ, фантомного питания. Можно также изменить настройки усиления, фильтров и фантомного питания непосредственно с помощью интерфейса модуля ввода/вывода, и даже заблокировать их в случае необходимости. Приложение R Remote позволяет осуществлять дистанционное управление модулями.

Компенсация изменений аналогового усиления

Когда к одному модулю ввода-вывода подключены несколько консолей, и операторы этих консолей изменяют значения аналогового усиления, результаты могут оказаться непредсказуемыми и зачастую нежелательными. В Rio3224-D2 и Rio1608-D2 реализована функция Gain Compensation, которая автоматически регулирует усиление цифрового сигнала, чтобы компенсировать изменения, произведенные с аналоговым – при этом уровень сигнала, поступающего в сеть, будет оставаться неизменным.

Система RIVAGE PM: 96 кГц, поддержка Dante и TWINLANe

Системах RIVAGE PM позволяет комбинировать модули Rio3224-D2 / Rio1608-D2, подключенные через сеть Dante, и RPio622 / RPio222, подключенные через TWINLANe. К сети Dante возможно подключение до 24 совместимых устройств, включая Rio3224-D2 / Rio1608-D2, а к TWINLANe – до восьми модулей RPio622 / RPio222. Вся система способна работать с частотой дискретизации 96 кГц.

Система CL/QL: обратная совместимость, гибкость работы в сети Dante

Модули ввода-вывода Rio3224-D2 и Rio1608-D2 второго поколения могут использоваться в одной сети вместе с устройствами Rio3224-D и Rio1608-D первого поколения. Помимо дистанционного управления с цифровых микшерных пультов CL или QL, модули Rio3224-D2 и Rio1608-D2 позволяют контролировать различные параметры через интерфейс модуля. Это позволяет устранить неожиданные проблемы непосредственно на сцене, не прерывая рабочий процесс FOH.
