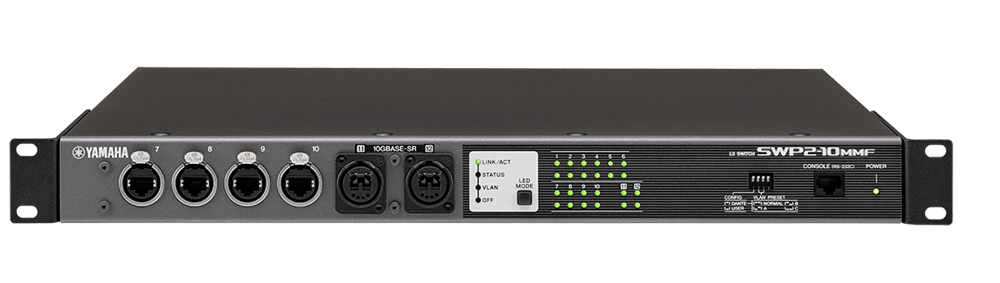

SWP2-10MMF Сетевой коммутатор L2

Сетевой коммутатор уровня L2 серии SWP2 идеально подходит для систем на основе сети Dante с частотой дискретизации 96 кГц. Он оснащен 10 портами etherCON и двумя портами opticalCON для подключения многомодового оптоволоконного кабеля.

• Разъемы etherCON: 4 спереди, 6 сзади
• Разъемы opticalCON: 2 спереди
• Габариты (ШxВxГ): 480 x 44 x 362 мм (18,9" x 1,7" x 14,2")
• Масса без упаковки: 4,6 кг (10,1 фунта)
• Встроенный сервер RADIUS для настройки дополнительных параметров безопасности

Сетевой коммутатор SWP2-10MMF Yamaha предназначен для звуковых инсталляций и передачи живого звука по сети. В нем реализовано удобство, значительно упрощающее работу звукорежиссера с сетевыми технологиями, поскольку теперь специальные IT знания не требуются.

С устройством стало легко взаимодействовать благодаря наличию понятного графического интерфейса.

Переключение на сеть Dante осуществляется одним движением.

Передача данных по оптоволоконному соединению достигает скорости порядка10 Гбит/с, что с большим запасом достаточно для сети Dante c частотой дискретизации 96 кГц.

Для случая сбоя питания переменного тока, предусмотрен дополнительный разъем постоянного тока - EXT DC INPUT.

Для исключения вероятности случайного отсоединения, на разъемах переменного тока имеется фиксация (V-Lock).

Сетевые коммутаторы с поддержкой Dante и функцией визуального мониторинга сети

Сложные конфигурации с сетевыми коммутаторами, настройку которых раньше лучше было поручить IT-специалисту, теперь может организовать кто угодно. Для того, чтобы оптимизировать сетевые коммутаторы серии SWP для работы в сети Dante, достаточно одного перемещения переключателя, а специальное приложение для Windows обеспечивает возможность визуального мониторинга состояния сети и управления ей.

Разрабатывается с 1995 года

Компания Yamaha вышла на рынок роутеров в 1995 году, а в настоящее время уже заняла в Японии значительную долю рынка сетей для малых и домашних офисов и средних предприятий. Компания Yamaha представила гигабитные сетевые коммутаторы уровня L2 компании, которые можно связать с ее роутерами и межсетевыми экранами, в 2011 году. Эти коммутаторы включали функции для значительного уменьшения объема работ по настройке, обслуживанию сети и управлению ей.

Простота настройки, комплексный мониторинг сети и простой процесс устранения неполадок

Серия SWF разработана специально для звуковых инсталляций и передачи звука по сети во время живых выступлений. Ее легко оптимизировать для использования в сети Dante одним перемещением DIP-переключателя, а специальное приложение для Windows предоставляет удобный графический интерфейс для взаимодействия с устройством. Серия SWP2 поддерживает скорость передачи данных до 10 Гбит/с, которой более чем достаточно даже для сети Dante с частотой дискретизации 96 кГц. Сетевые коммутаторы серии SWP2 появились из-за желания предоставить нашим клиентам более простые в использовании решения, с которыми они смогут уверенно работать без специализированных знаний в области сетевых технологий.

Изящное решение от Yamaha

Yamaha Pro Audio во всем мире имеет репутацию поставщика инновационных решений наивысшего качества для индустрии звука. Линейка Yamaha включает ряд микшерных консолей, которые фактически стали мировым стандартом, сигнальные процессоры с ведущей в отрасли технологией цифровой обработки сигнала, усилители мощности на базе энергоэффективной технологии и обширный ассортимент акустических систем, подходящих для самых различных применений – от живых выступлений до коммерческих инсталляций. Сетевые коммутаторы серии SWP – это решение, которого уже давно ждали на рынке профессионального звукового оборудования. Они основаны на идеальном балансе опыта в областях информационных технологий и профессионального звука, которым обладает только Yamaha.

Легкая настройка и визуальный мониторинг сети

Оптимизация для Dante с помощью DIP-переключателя

Настройка и обслуживание простых сетей Dante, как правило, не вызывает у пользователей затруднений, но по мере роста масштаба сети используемые коммутаторы необходимо оптимизировать для работы в сети Dante, чтобы обеспечить максимальную стабильность. Настройка качества обслуживания (QoS), отслеживания сетевого трафика IGMP и других параметров часто оказывается сложной задачей, требующей экспертных знаний, которые больше относятся к сфере специалистов по информационным технологиям, чем звукорежиссеров. В серии SWP2 предусмотрена возможность загрузки оптимизированных для Dante параметров простым перемещением одного DIP-переключателя. Для этого не требуется ни опыт, ни обучение.

3 типа предустановок VLAN

По-настоящему эффективная сеть должна быть способна обрабатывать несколько служб одновременно: связь по сети Dante, StageMix и другие функции смарт-устройств, компьютерное ПО для управления цифровым микшером или усилителем мощности, а также по необходимости и больше. Но чем больше различных данных передается по сети, тем больше вероятность возникновения в ней помех и проблем. Использование виртуальных доменов VLAN для разделения различных видов данных можно считать идеальным решением, но для такой конфигурации нужен некоторый опыт в сфере информационных технологий. Сетевые коммутаторы серии SWP2 включают три встроенных набора параметров VLAN, которые можно легко выбирать с помощью DIP-переключателя. Также предусмотрен режим USER для детальной настройки конфигурации VLAN вручную.

Надежность и возможности взаимодействия

Разъемы etherCON для надежности при работе с живым звуком

Надежность критически важна при работе с живым звуком. Шоу обязательно должно продолжаться. Традиционные сетевые коммутаторы, как правило, оснащены разъемами RJ45, чтобы их было проще подключать к компьютерам, но в серии SWP используются крепкие и надежные разъемы etherCON, обладающие прямой совместимостью с разъемами etherCON на консолях Yamaha серий CL/QL и других устройствах с поддержкой сети Dante.

Оптоволоконное соединение со скоростью до 10 Гбит/с, поддержка резервирования сети

Серия SWP2 оснащена оптическими портами со скоростью передачи данных до 10 Гбит/с, которой более чем достаточно даже для сети Dante с частотой дискретизации 96 кГц. Это масштабируемое решение растет вместе с сетью Dante 96 кГц. Модель SWP2-10MMF оснащена  разъемами opticalCON для подключения многомодового оптоволоконного кабеля, а SWP2-10SMF – разъемами opticalCON для подключения одномодового оптоволоконного кабеля. Многомодовые и одномодовые модели поддерживают передачу данных на большие расстояния. С помощью моделей MMF можно передавать данные на расстояния до 300 метров, а с помощью моделей SMF – до 10 километров. Если использовать два устройства серии SWP2, можно подключить два оптоволоконных кабеля одновременно и обеспечить резервированное соединение. Резервированное соединение также можно организовать по протоколу множественных связующих деревьев (MSTP).

EXT DC INPUT разъем для резервного блока питания

Коммутаторы серии SWP в дополнение к стандартному разъему питания AC IN оснащены разъемом EXT DC INPUT типа XLR-4-32. Питание +24 В постоянного тока, подаваемое на разъем EXT DC INPUT, используется в качестве резервного на случай сбоя питания переменного тока. Для дополнительного увеличения надежности используется разъем для блока питания переменного тока с фиксацией (V-Lock), что уменьшает вероятность случайного отсоединения.

Технические характеристики

Наименование	SWP2-10MMF
Количество LAN портов (1000BASE-T/100BASE-TX/10BASE-T, коннектор etherCON)	10
Количество портов SFP+ (10GBASE-SR, разъем opticalCON DUO)	2
Количество портов SFP+ (10GBASE-LR, разъем opticalCON DUO)	0
Console порт	1 (RJ-45)
Автораспределение	Доступен
Auto MDI/MDI-X	Доступен
DIP переключатели	CONFIG, VLAN PRESET
Индикаторы	Спереди: POWER, LED MODE×4, PORT×10×2*, SFP+ ×2×2
Рабочая температура	От 0 до 40°C
Температура хранения	От -20 до 60°C
Разъем для подключения питания	100–240 В переменного тока, 50/60 Гц, встроенный блок питания (без выключателя), вход для источника питания: с фиксацией
Разъем для подключения резервного питания	24±2 В постоянного тока, 0,78 A, разъем типа XLR-4-32
Максимальное потребление	21 Вт, 0,35 А
Теплоотвод	18,5 ккал/ч
Материал корпуса	Металлический корпус, без вентилятора
Обращение с вредными веществами	Соответствует требованиям RoHS
Размеры: Ш/Высота/Глубина	480 мм/44 мм/362 мм
Вес	4,5 кг (без принадлежностей)
Аксессуары	Шнур питания, руководство пользователя
Опции	PA-700 (блок питания переменного тока
*	С помощью кнопки LED MODE можно переключать режим светодиодных индикаторов портов PORT между отображением состояния связи/фактической скорости (LINK/ACT-SPEED, STATUS) и VLAN.
Спецификации интерфейсов	Соединение Формат Уровень Разъем 1-10 *1 IEEE802.3 10BASE-T/100BASE-TX/1000BASE-T etherCON CAT5e 11,12 *2 IEEE802.3ae 10GBASE-SR 10GBASE-LR *3 opticalCON КОНСОЛЬ (RS-232C) - RS-232C RJ-45 *4 EXT DC INPUT - - Тип XLR-4-32 *5  *1 Эти соединения поддерживают AutoMDI/MDI-X *2 Соответствующий кабель: SWP2-10MMF: Многомодовые оптоволоконные кабели типа GL с диаметром сердечника 50 мкм и диаметром оболочки 125 мкм. Максимальная длина кабеля: 300 м SWP2-10SMF: Одномодовые оптоволоконные кабели типа SM с диаметром сердечника 9 мкм и диаметром оболочки 125 мкм. Максимальная длина кабеля: 10 км *3 10GBASE-SR: SWP2-10MMF, 10GBASE-LR: SWP2-10SMF *4 Назначение контактов см. в разделе НАЗНАЧЕНИЕ ВЫВОДОВ РАЗЪЕМА *5 Контакт 4=+24 В пост. тока, контакт 1=GND, контакты 2 и 3=Н.З. Требования ко внешнему источнику питания: 24±2 В пост. тока, 0,78 A
НАЗНАЧЕНИЕ ВЫВОДОВ РАЗЪЕМА КОНСОЛЬ (RS-232C)
ВАРИАНТЫ	A-700 Блок питания переменного тока Блок питания переменного тока для резервного электропитания SWP1, SWP2 и RSio64-D. Напряжение на входе: 100–240 В пер. тока Напряжение на выходе: 24 В пост. тока Разъем типа XLR4-11C Габариты: 139,0(Ш) x 31,3(В) x 58,2(Г) мм *без кабелей
