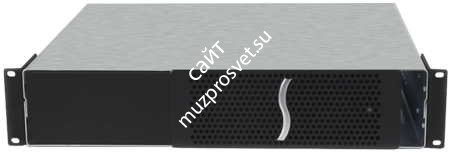

Sonnet Echo Express III-R Thunderbolt 3 Edition - 3-Slot PCIe Card Expansion System, Rackmount

Sonnet Echo Express III-R Thunderbolt 3 Edition - 3-Slot PCIe Card Expansion System, Rackmount.

Sonnet Echo Express III-R имеет универсальный блок питания, чья мощность составляет 300 Вт, и 75-ваттный разъем питания для плат, которым требуется дополнительное питание, например таким какAvid Pro Tools|HDX и новой RED ROCKET-X. Располагая указанной мощностью, Sonnet Echo Express III-R тем не менее, ведет себя бережно по отношению к окружающей среде – оно выключается автоматически вместе с компьютером. Благодаря большим вентиляторам со сниженной скоростью вращения, данная модель является почти бесшумной в использовании. Оснащено двумя разъемами.Thunderbolt способен поддерживать подключение до 6-ти устройств в последовательном порядке к одному порту компьютера

А теперь поговорим о компьютерах с 20-гигабитной Thunderbolt 2 технологией. 10-гигабитный оригинальный интерфейс Thunderboltпредлагает более чем достаточную пропускную способность большинству PCIe-плат. Но некоторым из них, таким как RED ROCKET, хост-контроллерам 16 Gb FiberChannel, многопортовым 10 Gb Ethernet-адаптерам или же нескольким высокопроизводительным платам, требуется более 10 гигабит/с. Thunderbolt 2технология устраняет данное препятствие путем обеспечения более широкой полосы пропускания для ресурсоемких задач. Применяя 20-гигабитнуюThunderbolt 2технологию, шасси Sonnet Echo Express III-D предлагает оптимальную производительность с любой совместимой системой. Помимо этого,шасси Sonnet Echo Express III-D имеет обратную совместимость с компьютерами, которые оснащены 10-гигабитными Thunderbolt портами.

Если вы используете RED Rocket плату, то вам известно, что ей необходимо два PCIe-слота: один для самой платы и другой для разъемной планки (для вывода сигналов HD и SDI). Инженеры компанииSonnet создали такую конструкцию шасси Sonnet Echo Express III-D и SonnetEcho Express III-R, с которой плата использует только один слот, не ущемляя её коммутационные возможности. В корпусах данных моделей имеются отверстия, необходимые для установки двух разъемных планок. Именно с их помощью производится установка RED Rocket платы в один слот. Планку следует закрепить в отверстии, при этом два других PCIe-слота должны быть свободны. Повышенная пропускная способностьThunderbolt 2технологи соответственно позволяет повысить пропускную способность плат ROCKET.

Thunderbolt-шасси Sonnet Echo Express III предлагает два варианта исполнения: настольное (III-D) ирэковое (III-R). Конфигурация III-D модели делает удобной и легкой транспортировку устройства. Модель III-R размещается в рэковой стойке, занимая в ней две единицы объема (2U) и 40 см глубины, что идеально для размещения в популярных мобильных стойках, кейсах и в серверных помещениях. Модель III-R способствует экономии пространства для другого оборудования: опциональный рэковыйSonnet Echo Express III-R Mobile Rack Kitкомплект предлагает установку одного или двух мобильных устройств в рэковый корпус III-R.

Основные особенности

• Подключение профессиональных PCIe-плат. Возможность использования высокопроизводительных PCIe-плат с компьютерами, оснащенными Thunderbolt портом.
• Интерфейс Thunderbolt 2. Максимум производительности с подключением к компьютерам с Thunderbolt2технологией. Наличие обратной совместимости с хост-системами и другими устройствами, которые поддерживают 10-битную Thunderbolt технологию.
• Три PCIe-слота. Шасси способно поддерживать три платы с полной длиной, с полной высотой, с одинарной шириной или одну плату с двойной шириной с одной платой с одинарной шириной.
• Исполнение: настольное или рэковое. Имеется два варианта моделей - настольная и рэковая (2U), располагающая местом для опционального мобильного рэкового крепления.
• Опциональное мобильное рэковое крепление. Указанное крепление Sonnet Echo Express III-R Mobile RackKit способно поддерживать установку двух периферийных устройств одинарной высоты или одного устройства двукратной высоты.
• Низкошумные вентиляторы с регулируемой скоростью вращения. Большие вентиляторы, имеющие автоматическое управление скорости вращения, работают с холодными платами медленнее и тише, обеспечивая горячим платам более эффективное охлаждение.
• Универсальный блок питания. Интегрированный блок питания, мощность 300 Вт, оснащен дополнительным 75-ваттным разъемом для особо «прожорливых» плат.
• Крепкий корпус из стали гарантирует надежную защиту размещенных внутри плат при всех рабочих условиях.
• Поддержка всех Thunderbolt-совместимых плат. Взаимодействует со всеми Thunderbolt-совместимыми PCIe-платами, невзирая на их длину или высоту.

Технические параметры

• Форм-фактор   Рэковое Thunderbolt 2-шасси для PCIe-плат
• Внешние порты  2 порта Thunderbolt 2
• Внутренние разъемы 6-контактный Mini-Fit Jr (как на устаревших моделях Mac Pro; обеспечивает PCIe-платы дополнительным питанием до 75 Вт)
• Блок питания   Универсальный на 300 Вт, 115 — 230 В AC, 50-60 Гц
• Рабочая температура От 0˚C до +35˚C
• Размеры 48,26×40,6×8,85 см
• Вес 8,6 кг
• Соответствие требованиям RoHS

Комплектация

• Thunderbolt 2-шасси для PCIe-плат Sonnet Echo Express III-D(1)
• Кабель питания
• Thunderbolt-кабель
• Фиксатор Thunderbolt-кабеля(3)
• Документация

Совместимость с Mac

• Mac с портом Thunderbolt или Thunderbolt 2

• OS X 10.8.5 и более актуальные версии

Совместимость с PC

• PC с портом Thunderbolt или Thunderbolt 2(4)

• Windows 8 или 7
