Sonnet Echo Express III-D Thunderbolt 3 Edition - 3-Slot PCIe Card Expansion System

Sonnet Echo Express III-D Thunderbolt 3 Edition - 3-Slot PCIe Card Expansion System.

Подключите PCIe карту к любому ноутбуку Mac или PC где есть порт Thunderbolt 3!

Решение Echo Express III-D Tunderbolt 3 Edition решение для профессионалов, работающих в сфере производства контента. Множество людей в своей работе используют ноутбуки, их компактные размеры и высокая портативность делают такие компьютеры более привлекательными. Но для профессионалов творческих сфер одной лишь вычислительной мощи недостаточно. Ключевым примером может служить новый MacBook Pro. Будучи чрезвычайно производительным и снабженным портами Thunderbolt 3 и USB-C этот маленький монстр страдает от отсутствия слотов расширения PCIe, необходимых для установки специальных плат, таких как видеоинтерфейсы, видеоускорители и высокоскоростные контроллеры систем хранения данных или сетевые адаптеры. Выпустив шасси Echo Express III-D, компания Sonnet создала решение, использующее преимущество технологи Thunderbolt, которое позволяет вывести PCIe-слоты за пределы компьютера. Это настольное Thunderbolt-шасси для PCIe-плат делает возможным подключение трех профессиональных плат видеозахвата, аудиоинтерфейсов, SAS- и SATA-адаптеров, контроллеров 16Gb и 8Gb Fibre Channel, сетевых адаптеров 10 Gigabit Ethernet и RAID-контроллеров с компьютерами Mac, оснащенными портами Thunderbolt.

Поддерживая 40-гигабитную технологию Thunderbolt 3, обладающую внушительной пропускной способностью и поддерживающую наиболее ресурсоемкие современные PCIe-платы, Sonnet Echo Express III-D предоставит вам максимальную производительность при подключении к компьютеру с портами Thunderbolt 3. Шасси Sonnet Echo Express III-D также полностью совместимо с компьютерами,обладающими 10-гигабитной технологией Thunderbolt, и поддерживает полную производительность большинства PCIe-плат.

Три слота. Никаких компромиссов.

Sonnet Echo Express III-D обладает универсальным блоком питания мощностью 300 Вт и 75-ваттным разъемом питания для плат, нуждающихся в дополнительном питании, таких как Avid Pro Tools|HDX и новая RED ROCKET-X. Даже обладая такой мощностью, Sonnet Echo Express III-D бережно относится к окружающей среде: устройство автоматически отключается вместе с компьютером. Применение больших вентиляторов со сниженной скоростью вращения делает эту модель чрезвычайно тихой для пользователя. Два разъема Thunderbolt поддерживают последовательное подключение до шести устройств к одному порту компьютера.

Скорость в самой сути

Компьютеры с 40-гигабитной технологией Thunderbolt 3 уже здесь. Оригинальный 10-гигабитный интерфейс Thunderbolt предоставлял пропускную способность более чем достаточную для большинства PCIe-плат. Однако некоторые из них, такие как RED ROCKET,хост-контроллеры 16 Gb Fiber Channel, многопортовые 10 Gb Ethernet-адаптеры или же несколько высокопроизводительных плат,требовали больше 10 гигабит/с. Технология Thunderbolt 3 устраняет этот барьер, обеспечивая более широкую полосу пропускания для ресурсоемких задач. Используя 40-гигабитную технологию Thunderbolt 3, шасси Sonnet Echo Express III-D гарантирует оптимальную производительность любой совместимой системы. Также шасси Sonnet Echo Express III-D обратно совместимо с компьютерами,оснащенными 10-гигабитными портами Thunderbolt.

Продуманный дизайн: и внутри, и снаружи

Изготовленный из прочного и легкого алюминиевого сплава, внешний корпус модели Sonnet Echo Express III-D надежно защищает установленные внутри PCIe-платы. Также он довольно легок и нисколько не утяжелит ваш рюкзак. Вентиляторы с контролируемой скоростью вращения и смоделированная в специализированной компьютерной системе схема движения воздушных потоков гарантирует, что даже самые горячие платы расширения не будут нуждаться в установке дополнительной PCIe-платы охлаждения,которая могла бы отнять один из трех слотов. Поскольку повышение и понижение скорости вентиляторов изменяется автоматически,нет необходимости её настройки в ручном режиме. Так как Thunderbolt-шасси Sonnet Echo Express автоматически включается и выключается вместе с компьютером, у него нет соответствующего включателя на корпусе.

Потише, пожалуйста!

Шасси Sonnet Echo Express III-D было разработано с особым вниманием к производимому им шуму. Таким образом, его будет комфортно использовать в средах чувствительных к этому параметру. Данная модель — одна из самых тихих в линейке Thunderbolt-шасси Sonnet Echo. Её двойной, ультратихий, управляемый вентилятор, смонтированный на верхней поверхности корпуса, ускоряет естественную конвекцию горячего воздуха, производимого установленными PCIe-платами. Особым образом сконструированные отверстия Вентури в верхней части корпуса сочетаются с решетками низкого аэродинамического сопротивления, обеспечивая тем самым сниженную скорость воздушных потоков, пониженную турбулентность и, как следствие, пониженную шумность.

Поддержка плат RED Rocket

Если вы являетесь пользователем платы RED Rocket, то знаете, что она занимает два PCIe-слота: один под саму плату и другой под разъемную планку (для вывода HD-SDI-сигнала). Инженеры компании Sonnet разработали шасси Sonnet Echo Express III-D и Sonnet Echo Express III-R таким образом, чтобы плата работала только с одним слотом без ущерба для её коммутационных возможностей. В корпусе этих моделей имеются отверстия под установку двух разъемных планок, которые позволяют установить плату RED Rocket в один слот, планку закрепить в отверстии и оставить при этом два других PCIe-слота свободными. Увеличенная пропускная способность технологи Thunderbolt 3 также позволит удвоить пропускную способность плат ROCKET.

Подключение BNC-кабелей

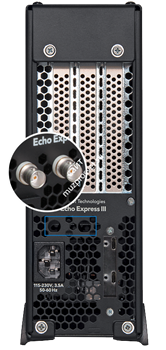

На задней панели Sonnet Echo Express III-D имеются два отверстия под BNC-разъемы, позволяющие установить плату RED ROCKET без специального крепления с BNC-разъемами, которое обычно занимает дополнительный PCIe-слот.

Фиксатор Thunderbolt-кабелей в комплекте

Компания Sonnet включила в комплект Thunderbolt-шасси Echo специальный фиксатор, надежно удерживающий Thunderbolt-разъемы, подключенные к нему. Фиксатор прост в обращении и позволяет предотвратить случайное отключение кабелей.

Настольное или рэковое размещение

Thunderbolt-шасси Sonnet Echo Express III доступно в двух вариантах исполнения: III-D (настольное) и III-R (рэковое). Форм-фактор модели III-D позволяет удобно транспортировать устройство. Модель III-R устанавливается в рэковую стойку, занимает в ней две единицы объема (2U) и всего 40 см глубины, что делает её идеальной для установки в популярные мобильные стойки, кейсы, а также в серверных комнатах. Модель III-R даже позволяет сэкономить место для прочего оборудования: опциональный рэковый комплект Sonnet Echo Express III-R Mobile Rack Kit дает возможность установить одно или два мобильных устройства в рэковый корпус III-R.

Партнеры компании Sonnet изготовители Thunderbolt-оптимизированных плат

Компания Sonnet тесно сотрудничает с перечисленными ниже партнерами, добиваясь тем самым гарантированной функциональной совместимости с Thunderbolt-оптимизированными продуктами.

Ключевые возможности:

• Подключение профессиональных PCIe-плат три PCIe-слота. Шасси поддерживает три платы полной длины, полной высоты, одинарной ширины или одну плату двойной ширины с одной платой одинарной ширины.
• Thunderbolt-кабель с фиксатором в комплекте. Специальный кабельный фиксатор гарантирует надёжную защиту от случайного отсоединения.
• Интерфейс Thunderbolt 3. Максимальная производительность при подключении к компьютерам с технологией Thunderbolt 3,а также обратная совместимость с хост-системами и прочими устройствами.
• Настольное или рэковое исполнение. Доступно два варианта исполнения: настольная модель и рэковая (2U) модель с местом под опциональное мобильное рэковое крепление.
• Тихие вентиляторы с изменяемой скоростью вращения. Большие вентиляторы с автоматическим управлением скоростью вращения работают медленнее и тише с холодными платами, обеспечивая более эффективное охлаждение горячих.
• Интегрированный универсальный блок питания. Встроенный блок питания мощностью 300 Вт имеет дополнительный 75-ваттный разъем для особо «прожорливых» плат.
• Прочный алюминиевый корпус обеспечивает надежную защиту установленных внутри плат в любых рабочих условиях.
• Поддержка любых Thunderbolt-совместимых плат. Работает с любыми Thunderbolt-совместимыми PCIe-платами независимо от их длины или высоты.

Технические характеристики:

Совместимость с Mac:

• Любой Mac с портом Thunderbolt или Thunderbolt 3
• Операционная система OS X 10.8.5 и более актуальные версии

Совместимость с PC:

• Любой PC с портом Thunderbolt или Thunderbolt 3
• Операционная система Windows 8 или 7

Совместимость с платами PCIe:

• Пожалуйста, ознакомьтесь с постоянно расширяемым списком Thunderbolt-совместимых плат

Технические замечания:

1. Существуют ограничения на использование Thunderbolt 3 в компьютерах MacBook Pro 13″ Late 2016. Полную скорость передачи данных в 40Гб/с поддерживает только 1 порт слевой стороны компьюетера.
2. PCIe-платы приобретаются отдельно.
3. Второй порт Thunderbolt 3 поддерживает USB 3.1 Gen 1 или Gen 2.
4. Совместимость требует установки Thunderbolt-драйверов, которые доступны для скачивания с сайта производителя каждой конкретной платы. Пожалуйста, ознакомьтесь со списком совместимых PCIe-плат.
5. Кабельный фиксатор совместим с Thunderbolt-кабелями Apple и Sonnet. Более подробная информация представлена здесь.
6. Для двух мониторов 4K требуется либо монитор 4K с поддержкой многопоточной передачи (DP out), либо адаптер 3-to-Dual DisplayPort Thunderbolt. 5K требуется адаптер Thunderbolt 3-to-Dual DisplayPort. Все Макинтоши с Thunderbolt 3 поддерживают два монитора 4K. Большинство ПК Thunderbolt поддерживают два монитора 4K.
7. Поддержка Windows подразумевает наличие контроллера Thunderbolt 3, установленного в компьютере и в шасси расширения. Таким образом обеспечивается поддержка двух PCIe-контроллеров. Следует отметить, что некоторые PCIe-платы имеют мост на несколько контроллеров, благодаря которому возможна работа одной PCIe-платы одновременно с двумя PCIe-контроллерами. Не все Mac-совместимые PCIe-платы также совместимы и с Windows.
8. Адаптер питания будет работать в диапазоне напряжений бытовой сети 90 — 115 В (AC) с мощностью 240 — 300 Вт.
