СофтЛаб-НСК Auto Detect

Auto Detect.

Принцип работы: на региональной (ретранслирующей) станции специальное ПО постоянно отслеживает входной сигнал с головной станции и «распознает» (выделяет из входного сигнала) метки начала/окончания рекламного блока. При обнаружении метки формируется условный сигнал, по которому программа FDOnAir инициирует начало воспроизведение рекламного блока.

При необходимости аналогично обнаруживается и применяется остановка рекламного блока.

В состав ПО AutoDetect входят специальные программы-конфигураторы для настройки параметров распознавания, программы для тестирования точности распознавания звуковых и видео «отбивок». ПО AutoDetect позволяет определять метки в разных типах входного сигнала: аналоговом (композитный, компонентный), SDI, IP, ASI.

В настоящее время можно использовать следующие типы меток:

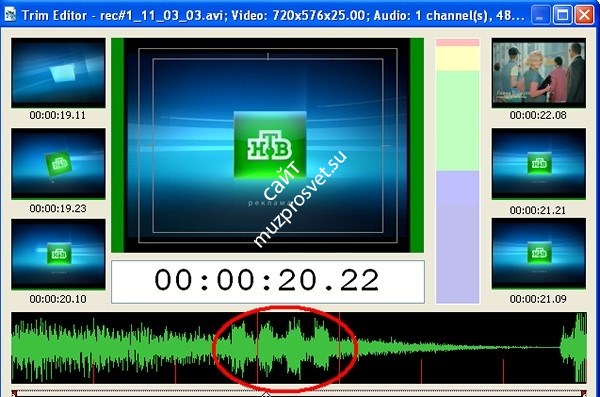

• Звуковые фрагменты рекламной заставки. Из рекламной заставки выбирается небольшой (до 1 секунды) фрагмент аудиоряда. Он и используется для распознавания факта начала/конца рекламного блока. Можно одновременно отслеживать несколько фрагментов. Подходит для работы с любым каналом.
• Видеофрагменты рекламной заставки. Из рекламной заставки выбирается небольшой фрагмент видеоряда. Он и используется для распознавания факта начала/конца рекламного блока. Можно одновременно отслеживать несколько фрагментов. Подходит для работы с любым каналом.
• DTMF-метки. Это специальные звуковые сигналы, как при тоновом наборе в телефоне. Ниже приведён пример как «выглядят» DTMF-меткина канале НТВ. Обычно DTMF-метки, которые используются для обозначения рекламного блока, состоят из нескольких символов, разделенных паузой (тишиной). Длительности всех символов должны быть одинаковыми (как и длительности всех пауз между символами). Из практики использования DTMF замечено, что система хорошо распознает сигнал DTMF в том случае, когда его хорошо слышит человек.
• Метки в «23-й строке». Передаются в первой видимой строке видеоизображения. Автоматизация врезки рекламы с использованием этой технологии возможна только в том случае, если в сигнале присутствуют специальные метки. Как они выглядят можно увидеть на рисунке. В верхней части изображения видны белые «тире» — это и есть метки (символы-признаки рекламы) в «23-й строке». Как правило, на обычных бытовых телевизорах они зрителю не видны.
• Метки в VITC. VITC (Vertical Interval TimeCode) — это способ передачи времени таймкода в телевизионном изображении. На некоторых телеканалах (например: «СТС», «Домашний», «Перец») его можно использовать и для автоматизации врезки рекламы. В этом случае наряду со стандартным таймкодом (часы-минуты-секунды-кадры) в VITC передаются и метки начала/окончания рекламного блока. Как выглядит VITC (белая пунктирная линия в самом верху изображения), можно посмотреть на рисунке. ПО AutoDetect позволяет работать с VITC, который передаётся в видимой части изображения.
• Метки в транспортном потоке (стандарт SCTE 35). В этом случае для передачи информации о начале/окончании врезки рекламы используется дополнительный PID (формируется на видеосервере головного канала в соответствии со стандартом SCTE 35). Он передаётся вместе с основным телевизионным сигналом в транспортном потоке (MPTS) и содержит метки начала/окончания рекламного блока.
• Метки, передаваемые в телетексте (X31 Teletext, Packet-31). В этом случае информации о начале/окончании врезки рекламы передаётся в специальных (независимых) страницах телетекста.
