AJA FS4

AJA FS4.

Максимальный арсенал 4K-инструментов

AJA FS4 представляет собой 4-канальный 2K/HD/SD или 1-канальный 4K/UltraHD кадровый синхронизатор и повышающий, понижающий, кросс-конвертер. Этот флагманский кадровый синхронизатор и конвертер при своей компактности обладает невероятной функциональной гибкостью, удовлетворяющей все потребности в преобразовании сигналов 4K/UltraHD и 2K/HD/SD. Отличаясь богатыми коммутационными возможностями, как для видео, так и для аудио, AJA FS4 может работать за четыре отдельных устройства в режиме 2K/HD/SD или же задействовать все свои процессоры и каналы для работы с сигналом 4K/UltraHD.

Одноканальный и четырехканальный режим

AJA FS4 имеет два режима работы, которые позволяют охватить все потребности в преобразовании и обработки сигнала:

• Одноканальный режим предлагает полный комплекс средств обработки 4K/UltraHD-сигнала, а также повышающую, понижающую и кросс-конверсию в/из форматов 2K, HD и SD.
• Четырёхканальный режим предоставляет четыре независимых 2K/HD/SD-канала параллельной конверсии и обработки сигнала. Благодаря компактному стоечному корпусу высотой всего 1RU вы получаете эффективное многоканальное решение трансляции сигнала с высокой плотностью размещения каналов.

Одноканальный режим
Пуленепробиваемая надёжность. Потрясающие возможности конверсии.

Доставка, обработка и синхронизация 4K/UltraHD-контента быстро становится новым стандартом. AJA FS4 перенесёт вас в новую эру с целым сонмом цифровых видеоинтерфейсов, включая Quad 1.5G, Dual 3G, Quad 3G через 3G-SDI и 12Gb/6Gb через опциональные модули 12G-SDI BNC и 12G-SDI LC Fiber SFP.

В одноканальном режиме AJA FS4 позволяет преобразовать HD- или SD-материал в 4K/UltraHD или в обратном направлении. При этом вы получите широчайшие возможности работы с аудиоканалами: оптоволоконный интерфейс,3G-SDI, AES, MADI, матрица каналов 272×208 — с таким арсеналом инструментов вы сможете справиться с любой задачей.

Четырёхканальный режим

В четырёхканальном режиме AJA FS4 предоставляет потрясающую возможность параллельной конверсии и обработки 4-х независимых 2K/HD- и SD-сигналов. Инструментарий этого режима включает в себя масштабирование выделенного участка изображения (ROI), регулировку цветности, регулировку параметров усиления, адаптивный к динамике изображения деинтерлейсинг и многое другое.

Высокая плотность расположения каналов обработки самым позитивным образом сказывается на объёме необходимого пространства, энергопотреблении и возможностях питания.

Новая концепция — новый интерфейс

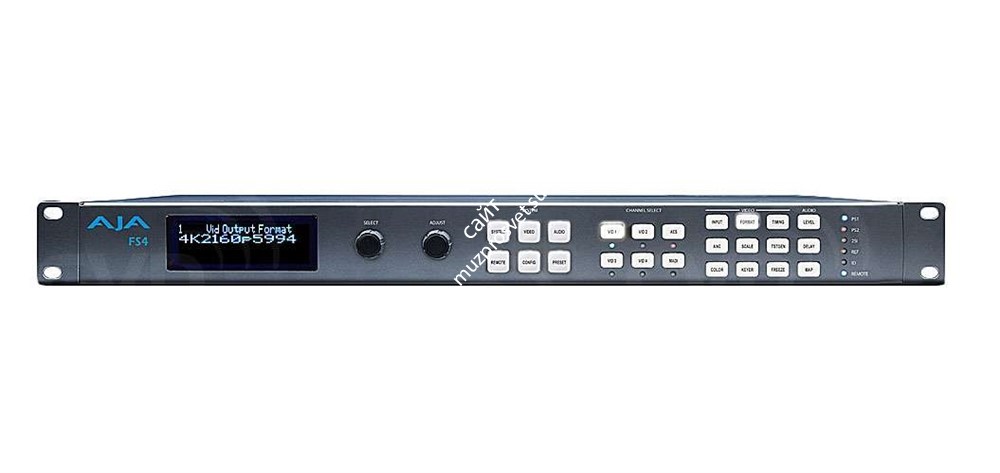

Новая концепция требует нового интерфейса. Поэтому передняя панель AJA FS4 подверглась обновлению, которое упростило и ускорило доступ ко всему богатству функций и параметров — как в одноканальном, так и четырёхканальном режиме. В 4-канальном режиме загораются все четыре кнопки выбора каналов VIDx. В одноканальном режиме горит только кнопка VID1, в то время как остальные (VID2 — 4) выключены.

Повышающая, понижающая и кросс-конверсия

Переход на формат 4K никогда не был и не будет мгновенным процессом. Устаревшие форматы сигнала и архивные материалы нуждаются в соответствующей схеме интеграции в 4K-среду, в то время как сигнал с 4K-источников должен быть понижен до 2K/HD.

Благодаря уникальным алгоритмам преобразования видеосигнала AJA, модель FS4 поддерживает повышающую,понижающую и кросс-конверсию сигнала SD, HD или 2K, поданного на вход 12G/6G/3G-SDI, в формат 4K или UltraHD, и в обратном направлении. При этом поддерживаются форматы распределения пикселей 4K-изображения Quadrant (Square Division) и 2SI (Two Sample Interleave).

Мощная технология аппаратных преобразований AJA гарантирует высочайшее качество вашей продукции. Ключевые возможности конверсии включают в себя:

• Повышающую и понижающую конверсию форматов 4K, UltraHD, 2K, HD и SD;
• Преобразование кадровых форматов SD/SD;
• Кросс-конверсию форматов HD/HD (720p/1080i);
• Все преобразования выполняются с 10-битным разрешением отдельными аппаратными модулями.

Широкие возможности цифровой коммутации

Высокое качество вашей продукции определяет требования к коммутации видео- и аудиосигнала с соответствующей пропускной способностью интерфейсов.

AJA FS4 использует стандартное BNC-подключение, а также позволяет установить опциональные оптоволоконные модули для удобной интеграции устройства в самые различные рабочие процессы и среды. Интерфейсы SDI поддерживают самые высокоскоростные стандарты, вплоть до 12G.

AJA FS4 имеет коаксиальные и оптоволоконные* входы и выходы, поддерживающие форматы 4K/UltraHD/2K/HD/SD сигнала SDI в одноканальном режиме. В четырёхканальном режиме сигналы со входов 2K/HD/SD могут быть маршрутизированы по нескольким направлениям без необходимости во внешнем распределении сигнала.

Сквозной синхровход позволяет синхронизировать AJA FS4 с вашим студийным оборудованием, что обеспечит безупречную стабильность его работы.

Цифровой звук может извлекаться и инкапсулироваться между интерфейсами SDI, MADI и AES самыми разнообразными способами и маршрутами.

* Входы и выходы SFP являются опциями и приобретаются отдельно.

Опциональные модули 12G/6G BNC и Fiber SFP

AJA FS4 поддерживает установку опционального SFP-модуля 12G/6G-SDI HD-BNC и оптоволоконного SFP-модуля, которые расширяют возможности коммутирования SDI-сигнала и позволяют напрямую подключать к конвертеру AJA FS4 оптоволоконные кабели длиной до 10 км без необходимости в отдельном конвертере оптоволоконного стандарта в коаксиальный SDI.

Опциональные SFP-модули 12G/6G-SDI:

• HDBNC-2TX-12G: 12G/6G-SDI двухкоаксиальный трансмиттер HD-BNC
• HDBNC-2RX-12G: 12G/6G-SDI двухкоаксиальный ресивер HD-BNC
• FIBERLC-2TX-12G: 12G/6G-SDI двухволоконный одномодовый LC-трансмиттер
• FIBERLC-2RX-12G: 12G/6G-SDI двухволоконный одномодовый LC-ресивер

Поддерживаются следующие модули с одноканальными и двухканальными разъёмами:

• Модули с одноканальными разъёмами LC
• Модули с одноканальными разъёмами SC
• Модули с двухканальными разъёмами LC

Оптоволоконные опции CWDM

Оптоволоконные входы и выходы позволяют выбрать CWDM SFP-модули с необходимой длиной волны, что обеспечивает гибкое управление мультиплексированием сигналов в одноканальном оптоволоконном подключении.

Возможные CWD-опции:

• Двойной TX 1271/1291
• Двойной TX 1311/1331
• Двойной TX 1351/1371
• Двойной TX 1391/1411
• Двойной TX 1431/1451
• Двойной TX 1471/1491
• Двойной TX 1511/1531
• Двойной TX 1551/1571
• Двойной TX 1591/1611

Широкие возможности маршрутизации аудиосигнала

Популярность проектов с объемным звуком в формате 5.1 и 7.1 повышает потребность в системах управления большим количеством аудиоканалов. Стандарт MADI предоставляет простой способ управления большим количеством каналов звука по одному кабелю, что упрощает коммутацию для вещательных, передвижных студий и съёмочных бригад. AJA FS4 поддерживает ввод и вывод как по традиционному медному, так и по оптоволоконному интерфейсу MADI. Интегрированная аудиоматрица 277×208 обеспечивает полную маршрутизацию звука,поступающего с SDI-, оптоволоконных, AES- и аналоговых источников, что предоставляет колоссальные возможности работы со звуком при помощи всего одного устройства.

Конверсия субтитров

Конвертер AJA FS4 поддерживает закрытое титрование и преобразование субтитров между 2K/SD/HD- и 4K/UltraHD-форматами, включая полную поддержку стандартов CEA-608 и CEA-708. AJA FS4 позволяет сохранить субтитры даже при конверсии видеоформатов, что избавляет от необходимости заново интегрировать субтитры в поток после конверсии.

Поддержка Active Format Description

Автоматическая интеграция данных Active Format Description позволяет корректно согласовать преобразованный сигнал. Таким образом, вам не придётся отдельно интегрировать AFD-информацию в сигнал после преобразования для того, чтобы он правильно обрабатывался устройствами, понимающими формат AFD.

Удаленное управление и настройка

Конвертер AJA FS4 обладает сетевым интерфейсом и поддерживает SNMP-мониторинг, а также дистанционное управление через вэб-интерфейс. Несколько устройств AJA FS могут быть подключены к единой 10/100/1000 Ethernet-сети, благодаря чему пользователи могут управлять ими с одного компьютера при помощи любого вэб-браузера. Все настройки сохраняются в файл и могут быть применены к нескольким устройствам сразу, что гарантирует целостность и быструю настройку больших инсталляций.

Для удобной интеграции в уже применяемую в студии систему автоматизации конвертер AJA FS4 также поддерживает внешние управляющие GPI-сигналы для активации различных функций.

Ключевые возможности AJA FS4

• Поддержка двух режимов синхронизации и конверсии: четыре независимых канала 2K/HD/SD или один канал 4K/UltraHD.
• Обработка сигналов 4K/UltraHD/2K/HD/SD и повышающая, понижающая, кросс-конверсия.
• Поддержка любых стандартов подключения сигнала 4K/UltraHD, включая Quad 1.5G, Dual 3G, Quad 3G, 6G и 12G через коаксиальное или опциональное оптоволоконное соединение.
• Поддержка стандарта распределения пикселей 4K/UltraHD-изображения SMPTE 2SI
• Беспрецедентная возможность одновременной независимой обработки и конверсии четырёх сигналов 2K/HD/SD.
• Компактный стоечный форм-фактор 1RU, энергоэффективность и высокая рентабельность делают AJA FS4 идеальным решением для передвижных телестудий, студий постпродакшн и вещательных инсталляций.
• Широкие возможности работы со звуком включают в себя невероятную матрицу входов/выходов 277×208,а также поддержку широкого ряда аудиоинтерфейсов — от AES и MADI до вложенного SDI-звука.
• Удобное управление устройством обеспечивается улучшенной структурой меню и быстрым доступом ко всем функциям через лицевую панель или вэб-интерфейс.

Технические характеристики

Режимы работы

• Четыре независимых процессора обработки сигнала 2K, HD или SD
• Один процессор обработки сигнала 4K, UltraHD, 2K, HD или SD

Поддерживаемые видеоформаты

• (4K) 4096×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (UltraHD) 3840×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (2K) 2048×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 1920×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 1920×1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1920×1080i 50, 59.94, 60
• (HD) 1280×720p 50, 59.94, 60
• (SD) 525i 59.94
• (SD) 625i 50
• YCbCr, 4:2:2, 10-битный

Цифровой видеовход

• Четыре входа 3G-SDI, 4 x BNC
• Четыре входа 3G-SDI, 4 x оптоволоконных или HD-BNC (при установке опциональных модулей SFP)
  • Оптоволоконные модули SFP, 3G-SDI, двухканальный LC, одноканальный LC, одноканальный SC,SMPTE-297
  • Оптоволоконный модуль SFP, 12G/6G-SDI, двухканальный LC, SMPTE-297
  • Коаксиальный модуль SFP, 12G/6G-SDI, двухканальный HD-BNC
• 12G/6G/3G/HD/SD, SMPTE-259/292/424/2081/2082
  • Single Link 12G/6G-SDI (при установке опциональных модулей SFP)
  • Quad Link 3G-SDI Level A или B-DL (4 x 3G), SMPTE-425-5
  • Dual Link 3G-SDI Level B-DS (2 x 3G), SMPTE-425-3
  • Single Link 3G-SDI Level A, B-DL или B-DS, SMPTE 425
  • Quad Link HD-SDI (4×1.5G)
  • Dual Link HD-SDI (2×1.5G), SMPTE-372
  • Single Link HD/SD
• Стандарты распределения пикселей входного 4K/UltraHD-сигнала: quadrant (Square Division) или 2SI (Two Sample Interleave)
• Селектор потоков видеопроцессора/видеопроцессоров: 8 x 1

Цифровой видеовыход

• Четыре выхода 3G-SDI, 4 x BNC
• Четыре выхода 3G-SDI, 4 x оптоволоконных или HD-BNC (при установке опциональных модулей SFP)
  • Оптоволоконные модули SFP, 3G-SDI, двухканальный LC, двухканальный LC CWDM, одноканальный LC, одноканальный SC, SMPTE-297
  • Оптоволоконный модуль SFP, 12G/6G-SDI, двухканальный LC, SMPTE-297
  • Коаксиальный модуль SFP, 12G/6G-SDI, двухканальный HD-BNC
• 12G/6G/3G/HD/SD, SMPTE-259/292/424/2081/2082
  • Single Link 12G/6G-SDI (при установке опциональных модулей SFP)
  • Quad Link 3G-SDI Level A или B-DL (4 x 3G), SMPTE-425-5
  • Dual Link 3G-SDI Level B-DS (2 x 3G), SMPTE-425-3
  • Single Link 3G-SDI Level A, B-DL или B-DS, SMPTE 425
  • Quad Link HD-SDI (4×1.5G)
  • Dual Link HD-SDI (2×1.5G), SMPTE-372
  • Single Link HD/SD
• Стандарты распределения пикселей выходного 4K/UltraHD-сигнала: quadrant (Square Division) или 2SI (Two Sample Interleave)

Мониторный цифровой выход

• 1 x BNC, 1 x 3G-SDI
  • 3G-SDI/HD/SD, SMPTE-259/292/424, 10-битный
• 1 x HDMI, 1 x HD
  • 2K/HD/SD, HDMI v1.4a
• Мониторный сигнал (видео и аудио) выводится одновременно на оба разъёма
• Понижающая конверсия из 4K/UltraHD в 2K/HD
• Управление обрезкой изображения на выходе HDMI

Видеообработка

• Адаптивный к динамике изображения деинтерлейсер
• Управление параметрами усиления сигнала
• Коррекция цветности
• Контроль легальности видеопотоков
• Конверсия кадровых частот, удаление/добавление плёночного каданса (3:2, 1:2, 2:1)
• Задержка в пределах до 6 кадров с управлением по горизонтали и вертикали
• Конверсия субтитров (CEA-608 и CEA-708)
• Определение AFD-данных на входе с управлением при понижающей конверсии, сквозным их выводом или перезаписью
• Функция стоп-кадра (в ручном режиме или при потере входного сигнала) с отображением чёрного экрана или последнего хорошего кадра
• Масочный генератор для заливки фона
• Генератор тестовых таблиц
• Номинальная задержка на обработку видеосигнала:
  • 4K/UltraHD: 3 кадра (LFR), 6 кадров (HFR)
  • HD/SD: 2 кадра (LFR), 4 кадра (HFR)

Преобразование форматов

• Конверсия любых поддерживаемых входных форматов в любой поддерживаемый выходной формат с кадровой частотой того же типа:
  • 59.94, 29.97, 23.98
  • 50, 25
  • 60, 30, 24

Масштабирование

• Поддерживается для форматов 2K/HD/SD:
  • Зуммирование и панорамирование
  • Изменение положения участка изображения
  • Выделение определённого участка изображения для масштабирования (ROI)

Повышающая конверсия

• Аппаратная 10-битная
• Режим «Zoom 14:9»: отображается как изображение с соотношением сторон 4:3, увеличенное под соотношение 14:9 с черными боковыми полосами.
• Режим «Zoom Letterbox»: отображается как изображение, увеличенное до заполнения всего экрана.
• Режим «Zoom Wide»: отображается как изображение, одновременно увеличенное и растянутое по горизонтали до заполнения экрана с соотношением сторон 16:9. Данный режим может привнести некоторое искажение в исходные пропорции.

Понижающая конверсия

• Аппаратная 10-битная
• Режим «Anamorphic»: полноэкранный
• Режим «Letterbox»: изображение уменьшается с добавлением черных полос сверху и снизу и сохранением соотношения сторон.
• Режим «Crop»: изображение обрезается до нового размера экрана.

Преобразование кадровых форматов SD/SD

• Режим «Letterbox»: преобразовывает SD изображение из режима «anamorphic» в режим «letterbox».
• Режим «H Crop»: сжимает изображение по горизонтали. Преобразовывает анаморфное SD изображение в полнокадровое.
• Режим «SD Pillarbox»: центрирует анаморфное изображение с добавлением черных боковых полос.
• Режим «V Crop»: преобразовывает «SD letterbox» материал в анаморфный формат.

Цифровой аудиовход

• Частота дискретизации 48 кГц
• 8 аудиовходов с 16-ю вложенными в SDI-поток аудиоканалами
  • 128 каналов, 24-битные (20-битные SD), SMPTE-272/299
• 8 симметричных входов AES (16-каналов), 1 x DB-25
  • 16-канальные, 24-битные, AES-3
• 2 входа MADI, 1 BNC, 1 оптоволоконный ST
  • 128-канальные, 24-битные, AES-10

Цифровой аудиовыход

• Частота дискретизации 48 кГц
• 1 выход с 16-ю вложенными в SDI-поток аудиоканалами для каждого видеопроцессора
  • 16 каналов в одноканальном режиме, 24-битные (20-битные SD), SMPTE-272/299
  • 64 канала в четырёхканальном режиме, 24-битные (20-битные SD), SMPTE-272/299
• 8 симметричных выходов AES (16-каналов), 1 x DB-25
  • 16-канальные, 24-битные, AES-3
• 2 выхода MADI, 1 BNC, 1 оптоволоконный ST
  • 128-канальные, 24-битные, AES-10

Аудиообработка

• Аудиоматрица 277×208 (моно), 1 вход на 1 выход, 1 вход на несколько выходов
  • Входы: 128 вложенных каналов, 16 AES, 128 MADI, 2 стерео-миксдауна, 3 тоновых генератора
  • Выходы: 64 вложенных каналов, 16 AES, 128 MADI
• Независимое управление каждым входных каналом
  • Усиление: от +18 до -18 дБ с шагом 0,5 дБ
  • Инвертор фаз
• Управление каждой входной канальной парой
  • Задержка: от -16 мс до 256 мс с шагом 20,8 мкс
• Два независимых процессора для конверсии звука 5.1 или 7.1 в стерео-миксдаун с контролем усиления
• Высококачественная конверсия частот дискретизации на всех входах
• Байпас преобразователя частот дискретизации для аудиосигнала, не являющегося PCM (например, Dolby E,AC-3 и т. д.)
• Тональный генератор (заглушение, 400 Гц, 1 кГц)

Вход опорного сигнала

• Два входа для внешнего синхросигнала, 2 x BNC
  • Сквозной интерфейс без законцовки
  • Поддержка стандартов Blackburst и Tri-Level Sync

Генлок

• Закрепление на внешний опорный сигнал
• Закрепление на входы SDI 1 — 8
• Автономный режим на базе сигнала от кварцевого генератора с температурной компенсацией

Сетевой интерфейс

• 10/100/1000 Ethernet (RJ-45)
• Интегрированный вэб-сервер обеспечивает дистанционное управление устройством
• SNMP

Передняя панель

• Дисплей
• Кнопочная секция со светодиодными индикаторами состояния
• Две нажимные ручки со свободным вращением
• Расширенная сигнализации о состоянии сигнала и системы

Предустановки

• Оба режима работы устройства поддерживают до 40 предустановок

GPI

• 1×25-контактный D-разъём
  • Четыре оптически изолированных входа GPI
  • Четыре оптически изолированных выхода GPO

Размеры (Ш x Г x В)

• 44,45×40,65×4,44 см

Вес

• 3,6 кг

Питание

• 100 — 240 В AC, 50/60 Гц
• Два блока питания — основной и резервный
• Номинальная потребляемая мощность — 55 Вт
• Максимальная потребляемая мощность — 80 Вт
• Максимальный ток потребления — 15 А

Рабочие условия

• Рабочая температура: от 0 до +40°C
• Температура хранения: от -40 до +60°C
• Рабочая относительная влажность: 10 — 90%, без конденсации
• Рабочая высота: менее 3000 метров
