AJA KONA IP

AJA KONA IP.

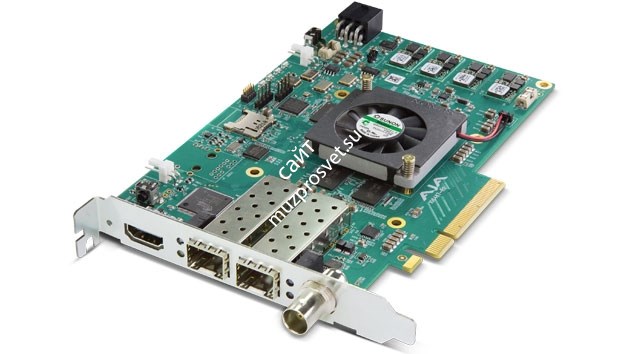

AJA KONA IP — это полноразмерная PCIe-плата захвата и вывода аудио/видеосигнала для профессиональных сред, построенных на базе IP-технологийпередачи видеосигнала. AJA KONA IP является новым поколением легендарной линейки PCIe-плат захвата AJA KONA, работающим с программным обеспечением AJA Control Room и Control Panel, а также SDK-инструментариями и наиболее популярными приложениями для создания медиаконтента. AJA KONA IP была разработана в качестве гибкой платформы, поддерживающей современный стандарт IP-инкапсуляции некомпрессированного 3G-SDI, HD-SDI и SD-SDI видео,звука и VANC-данных — SMPTE 2022-6.

Беспроблемная интеграция

IP-вещание уже здесь. AJA KONA IP предлагает беспроблемный путь перехода на новую перспективную технологию. AJA KONA IP создана с заботой о текущих пользователях, которым уже хорошо знакомы рабочие процессы 2K/HD/SD с использованием интерфейсов KONA. Поэтому процесс перехода на новую платформу пройдёт для них совершенно безболезненно. AJA KONA IP — это гибкая платформа с поддержкой современного стандарта IP-инкапсуляциинекомпрессированного видео и будущих протоколов и стандартов IP-компрессии, которые только будут появляться. Будущие обновления внутреннего программного обеспечения платы и пакеты кодеков добавят поддержку компрессированных кодеков, таких как J2K, и продвинутых IP-протоколов, включая VSF TR-04, VSF TR-03 и прочие. Плата AJA KONA IP уже была поддержана многими разработчиками программного обеспечения и системными интеграторами.

Пропускная способность

AJA KONA IP имеет два разъёма 10GigE SFP для мультиканального ввода/вывода медиапотоков, что позволяет повысить эффективность приёма и передачи медиаданных. Переходя на новую платформу, вы можете быть уверены в том, что сможете продолжать работать с привычным качеством некомпрессированного 4:4:4 или 4:2:2 2K/HD/SD видео и 16-канальным вложенным звуком.

Вопрос стандартизации

AJA KONA IP была разработана в качестве гибкой платформы, поддерживающей современный стандарт IP-инкапсуляции некомпрессированного 3G-SDI, HD-SDIи SD-SDI видео, звука и VANC-данных — SMPTE 2022-6. Будущие обновления внутреннего программного обеспечения платы и пакеты кодеков добавят поддержку компрессированных кодеков, таких как J2K (JPEG 2000), и продвинутых IP-протоколов, включая VSF TR-04, VSF TR-03 и прочие. Расширяемая архитектура KONA IP гарантирует, что с развитием технологий вы сможете адаптировать свою среду под новые кодеки, стандарты и прочие требования времени. Обновление встроенного программного обеспечения AJA KONA IP производится способом аналогичным всем платам KONA.

Совместимость

Ваш переход на IP-технологию с интерфейсом AJA KONA IP уже поддержан лидирующими разработчиками систем нелинейного монтажа, композитинга и стриминга. При этом вы сможете использовать привычные программные инструменты AJA, такие как AJA Control Room, AJA Control Panel и плагины AJA для приложений сторонних производителей.

KONA IP также имеет вторичный кейер с поддержкой наложения графики с альфа-каналом поверх видеосигнала, маски или кадрового буфера, а также наложения содержимого кадрового буфера поверх входящего сигнала или маски. Такая возможность прекрасно сочетается с потребностями прямого IP-вещания.

Мониторинг на HDMI-дисплеях

IP-технология передачи медиасигнала делает расстояние несущественным фактором при проектировании производственной инфраструктуры. Теперь вы сможете монтировать, воспроизводить и транслировать материал из любой точки мира, где ширина канала связи соответствует требованиям доступа к вашей IP-инфраструктуре. Удалённый захват, монтаж или воспроизведение становится нормой новой эры видеопроизводства.

Используя AJA KONA IP, вы также сможете осуществлять локальный мониторинг на качественных и сравнительно недорогих HDMI-дисплеях благодаря выходу HDMI с поддержкой кадровых частот до 60p.

Ключевые особенности AJA KONA IP

• Поддержка стандарта SMPTE 2022-6 обеспечивает передачу некомпрессированного видео и аудио. В будущем появится поддержка других IP-стандартов.
• Выход HDMI для локального мониторинга.
• Мультиканальный ввод и/или вывод для чтения/передачи нескольких IP-инкапсулированных видеопотоков 3G-SDI, HD-SDI и SD-SDI из/в программные приложения.
• Два разъёма 10GigE SFP обеспечивают простую маршрутизацию видеосигнала через IP- и 10GigE-сети.
• Поддержка ключевых приложений для нелинейного монтажа, композитинга и стриминга.
• Программная совместимость с приложениями AJA Control Room и Control Panel.
• Совместимость с широко применяемым AJA NTV2 SDK обеспечивает простую интеграцию платы партнёрами-разработчиками AJA.
• 8-линейная плата PCIe 2.0 для ввода/вывода аудио/видеосигнала.

Технические характеристики

Поддерживаемые видеоформаты

• (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1080i 25, 29.97
• (HD) 720P 50, 59.94, 60
• (SD) 625i 25
• (SD) 525i 29.97

Транспортный интерфейс стандарта 2022-6

• 2 разъёма SFP+ (модули SFP в комплект не входят).

Цифровой видеовыход

• HDMI v1.4
  • 30/36 бит на пиксель, RGB или YUV, 2,25 Гбит/с
  • 2K/HD/SD

Цифровой аудиовход

• 16-канальный вложенный звук, 24-битная разрядность, частота дискретизации — 48 кГц (синхронизируется)

Цифровой аудиовыход

• 16-канальный вложенный звук, 24-битная разрядность, частота дискретизации — 48 кГц (синхронизируется)
• 8-канальный звук, вложенный в HDMI-поток, частота дискретизации — 48 кГц(синхронизируется)

Модуль вторичного кеинга

• Поддерживает наложение графики с альфа-каналом поверх видеоизображения,маски или кадрового буфера, а также наложение содержимого кадрового буфера поверх входящего видеоизображения или маски.

Вход/выход синхросигнала и LTC

• 1 x BNC, выбор между референсным форматом и LTC определяется пользователем

Референсный вход

• Аналоговый Black-burst (1V) или композитный (2 или 4V)
• Без замыкания

Интерфейс подключения к компьютеру

• 8-линейный PCIe 2.0

Размеры (Ш x Г x В)

• 1,905×20,955×12,7 см

Вес

• 400 грамм

Питание

• Номинальное — 25 Вт, максимальное — 27 Вт

Рабочие условия

• Безопасная рабочая температура: от 0 до +40°C
• Безопасная температура хранения (при выключенном питании): от -40 до +60°C
• Рабочая относительная влажность: 10 — 90%, без конденсации
• Рабочая высота: менее 3000 метров
