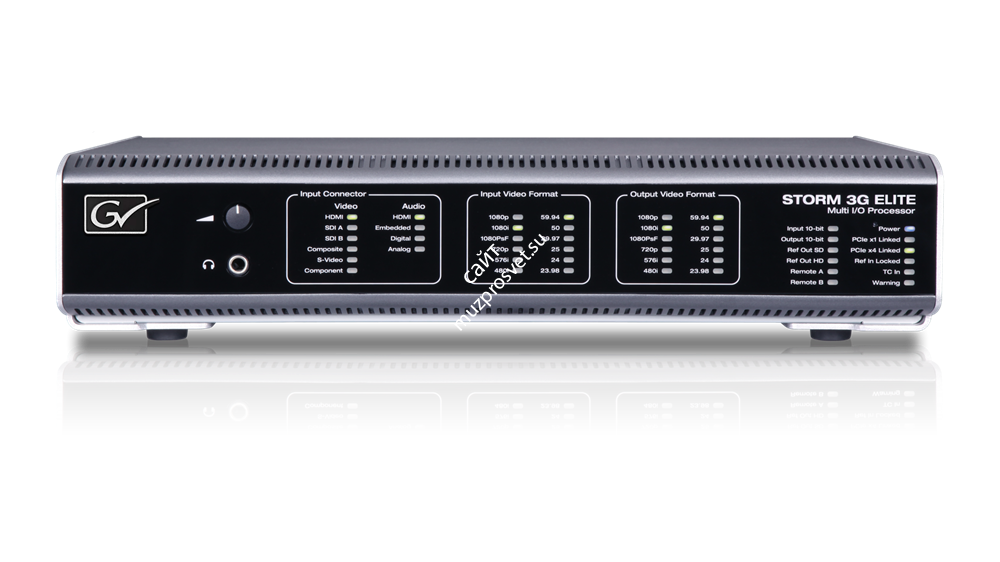

Grass Valley STORM 3G Elite

Grass Valley STORM 3G Elite.

Уникальность STORM 3G Elite состоит в наличии коммутационного бокса, оснащенного платой PCIe 4X I/F для контакта с персональным компьютером (режим с 4 каналами работает с объемными форматами 1080p50/60), и карты Express 34 (1 канал, работающий с форматом 1080i), которую используют в ноутбуках. Кроме того, в комплекте также можно найти полную версию программы EDIUS 7 или EDIUS Elite.

На данный момент STORM 3G Elite – это один из самых мощных и полных сигнальных интерфейсов, оснащенных dual 3G SDI выходом, который можно использовать для вывода различных сигналов, таких как  один 3G SDI и нескольких HD и SD. Помимо этого, данная версия имеет 1080р выход/выход, совместимый с HDMI, композитный (SD) и компонентный (1080i) аналоговый видеовыход/вход.

Аудио сигнал работает с четырьмя парами портов AES/EBU, с разъемом BNC, где каждый из них является отдельным входом/выходом с частотой дискретизации в 48 кГц и разрешением в 24-бита. Также четыре пары разъемов XLR имеют интерфейс, благодаря которому можно совершать как балансные, так и не балансные аудио подключения. Чувствительность входов можно переключать с линейного на микрофонный уровень (есть возможность переключения на фантомное питание).

Одним из инновационных решений STORM 3G Elite является наличие специальных портов, которые управляют внешним устройством VTR, а также синхронизационным входом и выходом. STORM 3G Elite оснащен двумя портами RS-422, один из них используется в режиме master, а второй в режиме slave. Наличие линейного таймкода входа/выхода, референсного входа/выхода и сквозного порта, который поддерживает синхронизацию bi-sync и tri-sync и фиксацию разъема питания, подчеркивает совершенство данного интерфейса.

Главные отличия

• имеет HD/SD-SDI вход, поддерживающий эмбедированное аудио и таймкод;
• имеет HDMI выход, который позволяет проводить мониторинг проектов в полном разрешении с таймлинии EDIUS в реальном времени;
• поддерживает вывод эмбедированного аудио HDMI и создает первоклассную систему мониторинга аудио;
• возможность произведения точного монтажа и тримминга, благодаря полной синхронизации аудио и видео выходов;
• поддержка референсного выхода с синхронизацией bi-level и tri-level;
• управление протоколом внешних VTR устройств RS-422 с использованием режимов master или slave;
• любое сочетание SD и HD материалов в режиме реального времени;
• работа с самыми разными форматами, в том числе DV, HDV, AVCHD и другими;
• возможность преобразовывать разрешения SD/HD, масштабы и частоту кадров в режиме реального времени, и вывод их в множестве режимов от 16:9 и 4:3 и до NTSC до PAL;
• работа с самыми новыми форматами, такими как: Infinity JPEG 2000, XDCAM и XDCAM EX, P2 (DVCPRO и AVC-Intra) и GFCam.
• программа совместима с такими операционными системами как: Windows 8, Windows 7 (32- и 64-битная), Windows Vista (32- и 64-битная) и Windows XP (32-битная).

В комплекте с Grass Valley STORM 3G Elite with Edius Pro 7 идет:

• бокс коммутации STORM 3G Elite;
• плата PCI Express 4x и интерфейсный кабель;
• карта Express 34 и интерфейсный кабель;
• диски программного обеспечения для EDIUS 7 (DVD-ROM);
• подробный инструктаж по инсталляции интерфейса данного решения.

Обзор Grass Valley Edius Pro 7

Возможность монтажа любых видеоформатов в режиме реального времени

Grass Valley EDIUS Pro 7 – это на сегодняшний день одна из самых быстрых систем видеомонтажа в режиме реального времени. Она поддерживает на одной таймлинии практически любые форматы 24×24 и 4Kx2K, включая HD-, SD-, 4K-, 3D форматы материала и другие с вложенными секвенциями. Отличительной особенностью является реальное время обработки рабочего процесса.

Grass Valley EDIUS после выхода версии 7.0 начали сотрудничество с Blackmagic Design, в результате программно-аппаратное решение стало поддерживать через PCI-интерфейс DeckLink 4K Thunderbolt- и Extreme аппаратное решение UltraStudio 4K для видеозахвата и вывода. Такое оптимальное программно-аппаратное сочетание позволило выпустить мощную, но весьма доступную по стоимости систему видеомонтажа в 4K-разрешении.

В новой версии поддерживаются многослойные растровые изображения, неограниченное количество аудиослоев, а также их монтаж в реальном времени. Можно сказать, что предложенный продукт полностью соответствует основному слогану компании «Edit Anything, Anywhere», который подразумевает монтаж даже в беспрецедентных условиях.

Продукт предлагает уникальные инструменты для финишинга, для работы с новостным материалом, регулярными видеообзорами, в том числе аналитического характера, включающими большое количество инфографики, а также студийными программами разного класса. Может быть использован для монтажа корпоративного, документального и художественного видеоматериала стандарта 4К. Именно такой широкий функционал обратил внимание на Grass Valley EDIUS Pro 7 многих телевещательных каналов, продакшн- и рекламных студий, корпоративных медиа подразделений. Большинство профессионалов предпочитают Grass Valley EDIUS с целью проведения высококачественного мультиформатного видеомонтажа.

Рабочий процесс без ограничений

Grass Valley EDIUS Pro 7 практически не имеет ограничений на использование материалов разного происхождения, в результате есть возможность создавать сложнейшие треки в 4К-разрешении.

Совместимость

Версия Grass Valley EDIUS Pro 7 совместима со всеми интерфейсами ввода/вывода Blackmagic Design, AJA Video Systems и Matrox.

Работа без ограничений

Благодаря отсутствию ограничений на количество аудио-, видео-, графических и титровальных треков Grass Valley EDIUS Pro 7 позволяет работать с самыми сложными проектами даже в 4K-разрешении.

Совместимость с аппаратными решениями AJA Video Systems и Matrox. Сделана интеграция с системой цветокоррекции Blackmagic DaVinci Resolve 11 с помощью импорта и экспорта EDL и AAF-объектов при поддержке кодека Grass Valley HQX.

Прокси-режим

Возможен монтаж материала с заведомо низким разрешением, полученным мобильными устройствами. Мобильные устройства также могут использовать Grass Valley EDIUS Pro 7 без приобретения дополнительных адаптеров

Транскодинг

Компания-производитель предложила эксклюзивную технологию транскодинга, в результате возможно любое мультиформатное преобразование с разными разрешениями, размерами кадров, частотами. Это все доступно в реальном времени.

Всем пользователям доступна бесплатная 31-дневная  версия.

Ключевые особенности

• безленточный рабочий процесс формата 4К, включающий поддержку интерфейса Blackmagic Design DeckLink 4K Extreme с системой автокоррекции Blackmagic DaVinci Resolve 11 посредством EDL- или AAF-объектов при наличии кодека Grass Valley HQX;
• беспрецедентная совместимость с другими устройствами Blackmagic Design, Matrox и AJA, при наличии EDIUS 7.4;
• совместимость с другими программно-аппаратными решениями с помощью специального приложения;
• поддержка медиафайлов типов от 24×24 до 4Kx2K с разными разрешениями, преобразования кадровых частот, размеров, типов на одной тайм линии;
• удобный и настраиваемый пользовательский интерфейс с использованием неограниченного количества объектов и слоев – аудио-, видео-, растра, контента, эффектов;
• мультиформатность – поддержка новых форматов Panasonic AVC-Ultra, Canon 1D C M-JPEG, Sony XAVC/XVAC S;
• нативная поддержка форматов EOS, Canon X. F., RED, Ikegami G. F., Panasonic P2, Sony XDCAM;
• беспрецедентно быстрый монтаж AVCHD (три и больше потока реального времени);
• монтаж при мультикамерной видеосъемке (16 источников с поддержкой полиэкрана на отдельном мониторе);
• высокое качество, выше, чем при MPEG-кодировании;
• высококачественный декодер H.264/AVC;
• оптимизация под процессор Intel Core 4го поколения;
• 64-битная нативная обработка с прямым доступом к памяти с целью ускорения процессов и отсутствия задержки в реальном времени;
• прокси-режим позволяет интегрировать существующие компьютерные системы и повысить их эффективность (ROI);
• поддержка ультрабыстрого экспорта для Blu-ray-объектов при использовании Intel со специализированными ядрами Sandy Bridge и Ivy Bridge;
• быстрая обработка графических форматов любого разрешения и форматов JPG, DPX, TGA и др.;
• монтаж стерескопического видео с эффектом 3D;
• наличие измерителя громкости;
• наличие встроенного стабилизатора напряжения;
• прямой экспорт таймлинии в объекты Blu-ray или DVD-диск.

Технические характеристики

Хост-интерфейс

• ExpressCard/34
• PCI Express Rev. 1.1 x4

Поддерживаемые видеоформаты (ввод-вывод) (3G-SDI)

• 1920×1080i50/59.94
• 720×486i59.94
• 1920×1080psF23.98/24/25/29.97
• 1280×720p50/59.94
• 1920×1080p50/59.94
• 720×576i50

Поддерживаемые видеоформаты (вывод-вывод) (HDMI)

• 720×576p50
• 1920×1080p50/59.94
• 720×576i50
• 1920×1080i50/59.94
• 720×480i59.94
• 1280×720p50/59.94
• 720×480p59.94

Видеовыходы

3G-SDI:

• Аудио: SMPTE-299M, SMPTE-272M-A
• Видео: SMPTE-292M, SMPTE-259M-C

Аналоговый композитный (BNC)
Таймкод: LTC/VITC Packet (HD), D-VITC (SD)
Аналоговый компонентный (BNC: Y/Pb/Pr)
порт HDMI (HDCP не поддерживается)

• Аудио: 8 каналов LPCM (24-битное разрешение)
• Видео: YCbCr 4:2:2 или RGB 4:4:4 (8/10-битное)

Видеовходы

3G-SDI:

• Аудио: SMPTE-299M, SMPTE-272M-A
• Видео: SMPTE-292M, SMPTE-259M-C

Таймкод: LTC/VITC Packet (HD), D-VITC (SD)
Аналоговый компонентный (BNC: Y/Pb/Pr)
Аналоговый композитный (BNC)
порт HDMI (HDCP не поддерживается):


• Аудио: 8 каналов LPCM (24-битное разрешение)
• Видео: YCbCr 4:2:2 или RGB 4:4:4 (8/10-битное)

Поддерживаемые аудиоформаты

• LPCM (24-битное разрешение)

Аудиовыходы

• 2 несимметричных канала аналогового аудио
• 8 каналов LPCM HDMI-аудио
• 4 симметричных канала аналогового аудио
• 8 каналов цифрового AES/EBU-аудио
• 8 каналов эмбедированного 3G-SDI-аудио
• 2 симметричных канала аналогового аудио

Аудиовходы

• 8 каналов цифрового AES/EBU-аудио
• 8 каналов LPCM HDMI-аудио
• 4 симметричных канала аналогового аудио
• 8 каналов эмбедированного 3G-SDI-аудио

Синхровход

• BNC: синхронизация Black Burst или Tri-Level

Управление декой

• 2 9-контактных D-Sub разъема: RS-422A (Master/Slave)

Питание

• +12V: 1.6A, +3.3V: 0.5A

Размер

• 2 RU

Регулирующие соглашения

• CE, FCC CLASS B, C-Tick
