AJA OG-FIBER-TR

AJA OG-FIBER-TR.

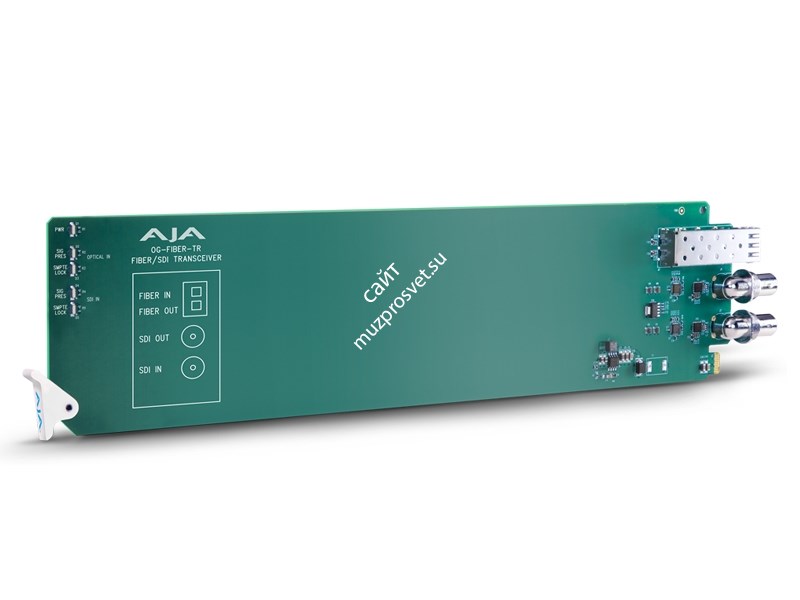

AJA OG-FIBER-TR представляет собой ультрасовременный openGear-совместимый одноканальный трансивер SDI/Fiber (конвертер оптоволоконного сигнала в коаксиальный SDI и обратно), позволяющий передавать и принимать SDI-сигналы на расстоянии до 10 км по стандартному одномодовому оптоволоконному кабелю.

Совместимость со стандартом openGear

Совместимость со стандартом openGear гарантирует, что платы AJA будут согласованно работать с другими openGear-продуктами сертифицированных openGear-производителей. Активно растущий список совместимых продуктов делает openGear крайне перспективным стандартом для рэковых устройств.

Коммутационные возможности

Входящий SDI-сигнал проходит обязательный реклокинг с лучшей в классе толерантностью к фазовому дрожанию сигнала. Поддерживаются следующие скорости SDI-потока: 270 Мбит/с, 1,5 Гбит/с и 3 Гбит/с. Оба тракта(направления конвертации сигнала) полностью независимы друга от друга. Поддерживается подключение по одномодовому оптоволоконному кабелю.

Ключевые возможности

• Автоматическое определение SDI-стандарта — 270 Мбит/с, 1,5 Гбит/с или 3 Гбит/с — с обязательным реклокингом входящего сигнала
• Входы: под одномодовый оптоволоконный кабель, разъём LC; SDI с разъёмом BNC
• Выходы: под одномодовый оптоволоконный кабель, разъём LC; SDI с разъёмом BNC
• Режим байпаса: 50 Мбит/с на 3 Гбит/с — автоматический байпас сигнала со скоростью потока, не описанной в спецификации SMPTE
• Длина волны: 1310 нм
• Мощность излучения: -2 дБм (типичная)
• Потребляемая мощность: 2,5 Вт
• Возможность горячей замены/установки
• Совместимость с openGear-шасси DFR-8321 и OG3

Технические характеристики

Поддерживаемые видеоформаты

• 125 Мбит/с — 3 Гбит/с, автоматическое определение и согласование форматов

Цифровой видеовход

• 1 x 3G-SDI BNC, SMPTE-259/292/424
• 1 x под одномодовый оптоволоконный кабель, разъём LC, SMPTE-297
• Длина волны: 1260 — 1620 нм
• Минимальная интенсивность сигнала:
  • 270 Мбит/с, 1,5 Гбит/с: -20 дБм
  • 3,0 Гбит/с: -18 дБм

Цифровой видеовыход

• 1 x 3G-SDI BNC, SMPTE-259/292/424
• 1 x под одномодовый оптоволоконный кабель, разъём LC, SMPTE-297
• Длина волны: 1310 нм (+/-40 нм)
• Типичная мощность излучения: -5 дБм

Коррекция характеристик кабеля

(Belden 1694A coax)

• 270 Мбит/с, 350 м
• 1,5 Гбит/с, 200 м
• 3 Гбит/с, 120 м

Реклокинг

• 270 Мбит/с, 1,483 Гбит/с, 1,485 Гбит/с, 2,966 Гбит/с, 2,970 Гбит/с — автоматический выбор
• Все остальные скорости потока транслируются в неизменном виде на сквозной выход без реклокинга

Физические параметры

• Размеры: стандартный форм-фактор openGear, вставка с передней панели, порты подключения на задней панели
• Слоты: для каждой платы требуется два слота
• Питание: совместимость с системой питания openGear-шасси, потребляемая мощность каждой паты — 2,5 Вт
• Безопасная рабочая температура: от 0 °C до +40°C
• Безопасная температура хранения (с выключенным питанием): от -40°C до +60°C
• Рабочая влажность:10 — 90% без конденсаци
