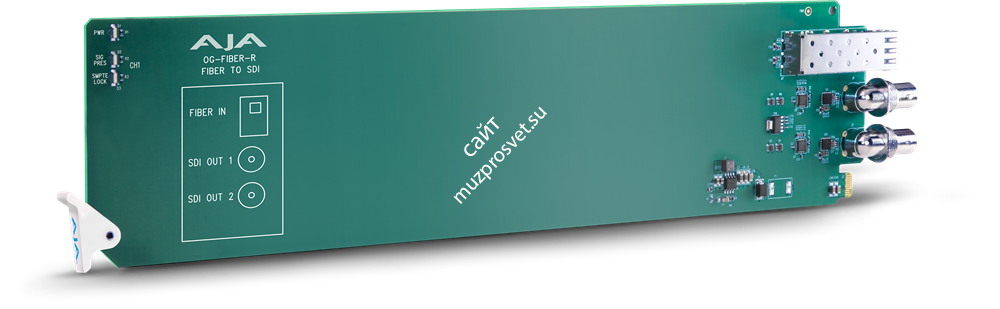

AJA OG-FIBER-R

AJA OG-FIBER-R.

AJA OG-FIBER-R представляет собой ультрасовременный openGear-совместимый одноканальный конвертер оптоволоконного сигнала в коаксиальный 3G-SDI, что позволяет увеличить длину канала передачи SDI-сигналов до 10 км при использовании стандартного одномодового оптоволоконного кабеля. Входящий SDI-сигнал проходит обязательный реклокинг с лучшей в классе толерантностью к фазовому дрожанию сигнала.

Совместимость со стандартом openGear

Совместимость со стандартом openGear гарантирует, что платы AJA будут согласованно работать с другими openGear-продуктами сертифицированных openGear-производителей. Активно растущий список совместимых продуктов делает openGear крайне перспективным стандартом для рэковых устройств.

Коммутационные возможности

Входящий SDI-сигнал проходит обязательный реклокинг с лучшей в классе толерантностью к фазовому дрожанию сигнала. Поддерживаются следующие скорости SDI-потока: 270 Мбит/с, 1,5 Гбит/с и 3 Гбит/с. Поддерживается подключение по одномодовому оптоволоконному кабелю.

Ключевые возможности

• Автоматическое определение SDI-стандарта — 270 Мбит/с, 1,5 Гбит/с или 3 Гбит/с — с обязательным реклокингом входящего сигнала
• Входы: под одномодовый оптоволоконный кабель, разъём LC
• Выходы: 2х SDI с разъёмами BNC (два идентичных выхода)
• Режим байпаса: 50 Мбит/с на 3 Гбит/с — автоматический байпас сигнала со скоростью потока,не описанной в спецификации SMPTE
• Длина волны: 1260 — 1620 нм
• Чувствительность оптического входа: -25 дБм (типичное значение)
• Потребляемая мощность: 2,5 Вт
• Возможность горячей замены/установки
• Совместимость с openGear-шасси DFR-8321 и OG3

Технические характеристики

Поддерживаемые видеоформаты

• 125 Мбит/с — 3 Гбит/с, автоматическое определение и согласование форматов

Цифровой видеовход

• 1 x под одномодовый оптоволоконный кабель, разъём LC, SMPTE-297
• Длина волны: 1260 — 1620 нм
• Минимальная интенсивность сигнала:
  • 270 Мбит/с, 1,5 Гбит/с: -20 дБм
  • 3,0 Гбит/с: -18 дБм

Цифровой видеовыход

• 2 x 3G-SDI BNC, SMPTE-259/292/424

Реклокинг

• 270 Мбит/с, 1,483 Гбит/с, 1,485 Гбит/с, 2,966 Гбит/с, 2,970 Гбит/с — автоматический выбор
• Все остальные скорости потока транслируются в неизменном виде на сквозной выход без реклокинга

Физические параметры

• Размеры: стандартный форм-фактор openGear, вставка с передней панели, порты подключения на задней панели
• Слоты: для каждой платы требуется два слота
• Питание: совместимость с системой питания openGear-шасси, потребляемая мощность каждой паты — 2,5 Вт
• Безопасная рабочая температура: от 0 °C до +40°C
• Безопасная температура хранения (с выключенным питанием): от -40°C до +60°C
• Рабочая влажность:10 — 90% без конденсации
• Рабочая высота: менее 3000 м (менее 10 000 футов)
