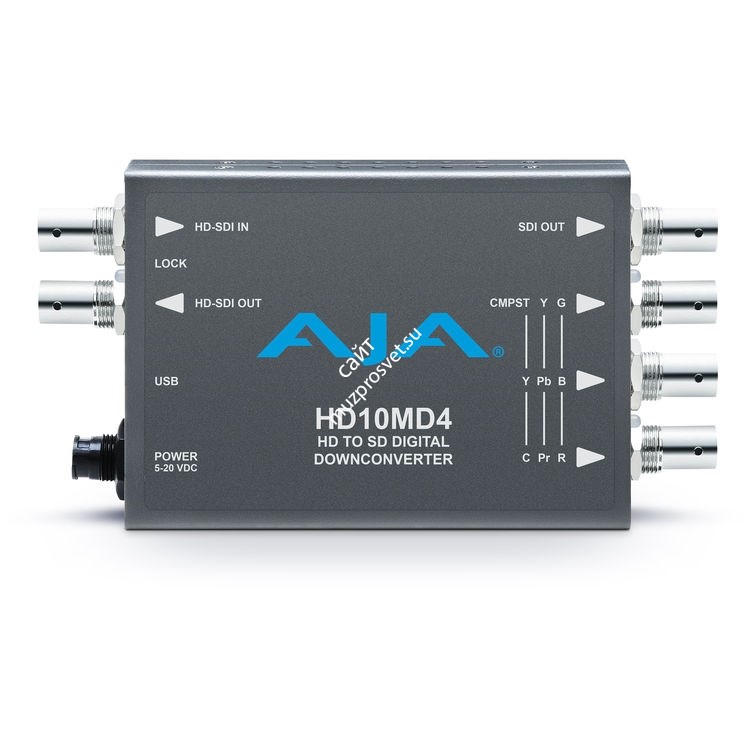

AJA HD10MD4

AJA HD10MD4.

AJA HD10MD4 позволяет конвертировать HD-SDI-сигнал в SD-SDI- и аналоговый компонентный/композитный формат с высоким качеством, которое достигается благодаря фирменным высококачественным алгоритмам AJA, полностью 10-битному тракту обработки сигнала и многоточечной интерполяции. Столь мощное сочетание возможностей даёт на выходе с конвертера поистине высококачественное видеоизображение пригодное к использованию в самых современных телестудиях.

Конвертер кадровой частоты

Миниконвертер AJA HD10MD4 способен преобразовывать сигнал формата 1080p 23.98 или 1080psf 23.98 в 59.94 при использовании стандартной техники 3:2 pulldown. Исходящее изображение может быть масштабировано под SD-мониторы формата 4:3 или 16:9.

Безупречное качество изображения

Благодаря полностью 10-битному тракту обработки сигнала и высококачественным алгоритмам масштабирования изображения AJA конвертер HD10MD4 поддерживает максимально возможную чёткость картинки при экстраординарно низкой цене.

Поддержка вложенного звука

Миниконвертер AJA HD10MD4 поддерживает четыре канала звука, вложенного в HD-SDI-поток. Аудиосигнал и его раскладка по каналам транслируется на выход SD-SDI в неизменном виде.

Настройка через USB-подключение и приложение AJA MiniConfig

Бесплатное приложение AJA MiniConfig может использоваться с любым миниконвертером AJA,снабженным портом USB. AJA MiniConfig обладает удобным графическим интерфейсом,предоставляющим детализированную информацию о текущих видеоформатах на входе и выходе. С помощью этого приложения пользователи могут контролировать любые параметры миниконвертеров AJA, а также загружать программные обновления с новыми возможностями и функциями.

Универсальный адаптер питания

В комплект всех миниконвертеров AJA входит универсальный адаптер питания, включающий в себя вилки под любые сети питания, использующиеся в мире.

Компактность и портативность

Миниконвертеры AJA настолько малы, что легко помещаются за монитором, рэковой стойкой или непосредственно на операторской установке. Фиксатор на кабеле питания предотвращает случайное отключение устройства, а опциональный кабель P-TAP позволит запитать конвертер от батарей при работе в поле.

Приложение AJA Mini-Matrix

Информация о линейке миниконвертеров AJA отныне доступна в виде мобильного приложения на платформе iOS. Данная линейка продуктов AJA довольно обширна, поэтому приложение AJA Mini-Matrix поможет вам быстро найти необходимую модель под конкретную задачу.

Каждый продукт имеет индивидуальную ссылку на сайт AJA с подробным описанием. Пользователи могут отправить электронное письмо с информацией о продукте непосредственно из приложения. Приложение AJA Mini Matrix для iPad и iPhone доступно бесплатно через магазин Apple iTunes Store.

Ключевые особенности:

• Конфигурирование и настройка через USB-подключение и приложение AJA Mini-Config для Mac и PC
• Недорогой цифровой понижающий HD-конвертер
• Поддержка двух скоростей потока на входе — HD-SDI и SD-SDI
• Выход SDI
• Компонентный/композитный выход
• Сквозной выход HD-SDI
• Поддержка входящего сигнала самых разных форматов, включая 1080p и 1080psf 23.98 fps
• 10-битный тракт обработки сигнала с многоточечной интерполяцией
• Масштабирование изображения на выходе под кадровые размеры 16:9 или 4:3
• Отображение безопасной зоны 4:3

Спецификации.

Видеовход

• Один разъём BNC
• HD SMPTE 292M, 10-битный
• SD SMPTE 259M, 10-битный

Входящие форматы (автоматическое определение)

• 1920×1080i 25, 29.97 (50, 59.94)
• 1920×1080p 23.98, 25, 29.97
• 1920×1080PsF 23.98, 25, 29.97
• 1280×720p 50, 59.94
• 525i
• 625i

Видеовыходы

Цифровой

• 1 разъём BNC (вывод обработанного сигнала)
• SDI — SMPTE 259M, 10-битный
• 1 x BNC (сквозной вывод исходного сигнала)

Аналоговый

• 3 разъёма BNC
• YPbPr-SMPTE, EBU-N10, Betacam, RGB, NTSC, PAL, YC (S-Video), 10-битный

Выходные форматы

• 625i
• 525i

Обработка видеосигнала

Понижающая конверсия

• Многоточечная интерполяция, полностью 10-битный тракт обработки сигнала
• Преобразование 3:2 для входящего сигнала с кадровой частотой 23.98

Частотный диапазон

• Y +0, -0,5 дБ до 30 МГц
• C +/- 0,25 дБ до 15 МГц

Пользовательское управление

• Внешние DIP-переключатели
• Приложение AJA Mini-Config (через USB-подключение к компьютеру)

Питание

• 100 — 240 В, 50/60 Гц
• +5 В DC, потребляемая мощность 7 Вт

Размеры

• 14,7 x 7,9 x 2,5 см

Рабочая среда

• Рабочая температура: от 0 до +40°C
• Рабочая относительная влажность: 10 — 90% без конденсации
• Рабочая высота: до 3000 метров над уровнем моря (до 10 000 футов)
• Безопасная температура хранения (с выключенным питанием): от -40 до +60°C
