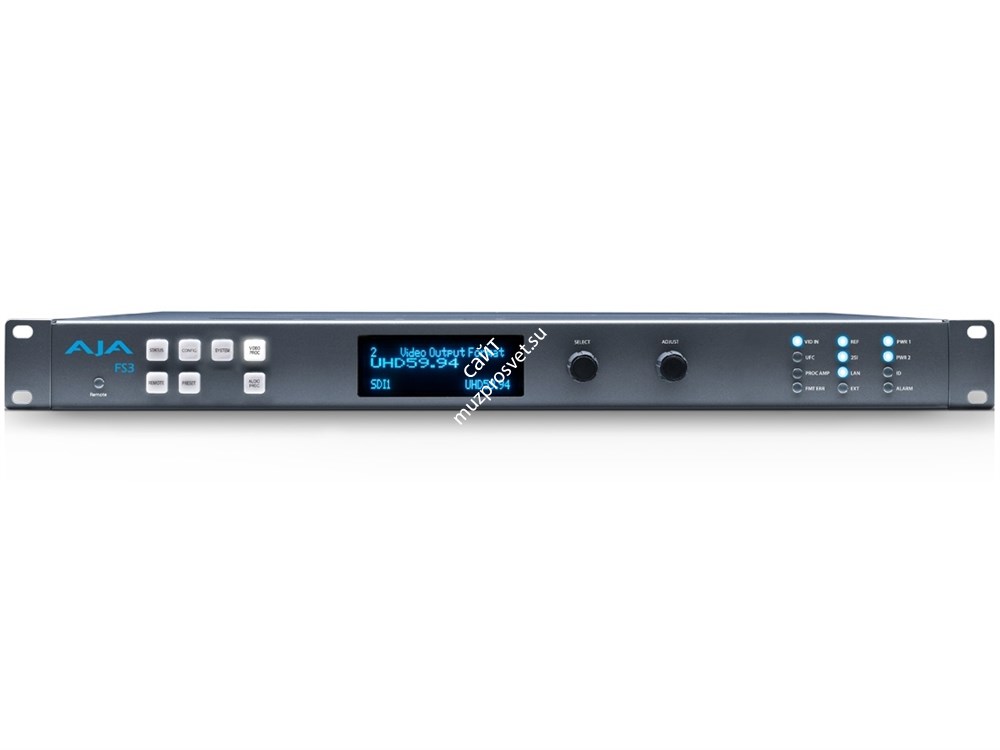

AJA FS3

AJA FS3.

Высококачественная повышающая конверсия SD/HD в 4K

Новый конвертер AJA FS3 сочетает в себе проверенную профессиональной индустрией технологию кадровой синхронизации AJA с технологией высококачественной повышающей 4K-конверсии, что позволяет беспроблемно интегрировать SD- и HD-сигналы в 4K-процессы. Алгоритмы адаптивного масштабирования AJA вкупе с хорошо зарекомендовавшей себя технологией преобразования форматов гарантируют максимально возможное качество изображения, повышенного до более высокого разрешения. Благодаря конвертеру AJA FS3 вы сможете принимать SD- или HD-сигнал по коаксиальному или оптоволоконному кабелю, повышать его до 4K-разрешения и транслировать на несколько BNC- или оптоволоконных выходов одновременно. Модель AJA FS3 включает в себя проверенные многолетней практикой возможности, входящие в состав всех кадровых синхронизаторов AJA. Это такие возможности, как коррекция цветов RGB, масштабирование выделенного пользователем участка изображения,расширенные возможности маршрутизации звука, управление через вэб-интерфейс, GPI-триггеры и многое другое.

Повышающая конверсия до 4K

Переход на формат 4K никогда не был и не будет мгновенным процессом. Устаревшие форматы сигнала и архивные материалы нуждаются в соответствующей схеме интеграции в 4K-среду. Благодаря уникальным алгоритмам преобразования видеосигнала AJA, модель FS3 поддерживает повышающую конверсию сигнала SD-, HD- и 3G-SDI в 4K- или UHD-сигнал, передаваемый по четырём 3G-SDI BNC-каналам, двум 3G-SDI BNC-каналам или оптоволоконному LC SFP-интерфейсу (опционально). При этом поддерживаются форматы сигнала Quadrant (Square Division) и 2SI (Two Sample Interleave).

Гибкие коммутационные возможности

Входы конвертера AJA FS3 поддерживают BNC- и оптоволоконное* подключение SD- или HD-SDI-сигнала. Повышенный до 4K-разрешения сигнал выводится на два набора BNC- и оптоволоконных* выходов, что позволяет транслировать сигнал одновременно на несколько устройств без необходимости во внешнем распределителе/усилителе.

Сквозной вход референсного сигнала позволяет синхронизировать AJA FS3 с остальным оборудованием в студии и повысить надёжность работы всей рабочей среды.

* Оптоволоконные входы и выходы являются опциональной возможностью.

Технология аппаратной конверсии AJA

Инженеры AJA вложили в модель AJA FS3 ту же высококачественную технологию преобразования видеосигнала,которой обладают и все прочие конвертеры AJA. Это позволяет с гарантировать высочайшее качество интеграции устаревших видеоформатов в 4K-производство.

Опциональные оптоволоконные входы и выходы

Опциональная поддержка оптоволоконных интерфейсов позволяет напрямую подключать к конвертеру AJA FS3 оптоволоконные кабели длиной до 10 км без необходимости в отдельном конвертере оптоволоконного стандарта в коаксиальный SDI.

Поддерживаемые оптоволоконные модули:

• Модули с одноканальными LC-разъёмами
• Модули с одноканальными SC-разъёмами
• Модули с двухканальными LC-разъёмами

Оптоволоконные опции CWDM

Оптоволоконные входы и выходы позволяют выбрать CWDM SFP-модули с необходимой длиной волны, что обеспечивает гибкое управление мультиплексированием сигналов в одноканальном оптоволоконном подключении.

Возможные CWD-опции:

• Двойной TX 1271/1291
• Двойной TX 1311/1331
• Двойной TX 1351/1371
• Двойной TX 1391/1411
• Двойной TX 1431/1451
• Двойной TX 1471/1491
• Двойной TX 1511/1531
• Двойной TX 1551/1571
• Двойной TX 1591/1611

Конверсия субтитров

Конвертер AJA FS3 поддерживает субтитрование и преобразование субтитров между SD/HD- и 4K-форматами,включая полную поддержку стандартов CEA-608 и CEA-708. AJA FS3 позволяет сохранить субтитры даже при конверсии видеоформатов, что избавляет от необходимости заново интегрировать субтитры в поток после конверсии.

Поддержка Active Format Description

Автоматическая интеграция данных Active Format Description позволяет корректно согласовать преобразованный сигнал. Таким образом, вам не придётся отдельно интегрировать AFD-информацию в сигнал после преобразования для того, чтобы он правильно обрабатывался устройствами, понимающими формат AFD.

Удаленное управление и настройка

Конвертер AJA FS3 обладает сетевым интерфейсом и поддерживает SNMP-мониторинг, а также дистанционное управление через вэб-интерфейс. Несколько устройств AJA FS могут быть подключены к единой 10/100/1000 Ethernet-сети, благодаря чему пользователи могут управлять ими с одного компьютера при помощи любого вэб-браузера. Все настройки сохраняются в файл и могут быть применены к нескольким устройствам сразу, что гарантирует целостность и быструю настройку больших инсталляций.

Для удобной интеграции в уже применяемую в студии систему автоматизации конвертер AJA FS3 также поддерживает внешние управляющие GPI-сигналы для активации различных функций.

Архитектура

AJA FS3 отвечает всем жёстким требованиям инженеров телевещания и живого производства, одновременно обеспечивая потрясающую функциональную и коммутационную гибкость. Вы сможете выбирать из множества различных опций ввода сигнала, конвертировать самые различные видеоформаты и свободно маршрутизировать сигнал на все доступные выходы одновременно.

Два блока питания — основной и резервный — гарантируют бесперебойную работу AJA FS3 даже при выходе из строя одного из них.

Коммутационные возможности

AJA FS3 использует стандартное BNC-подключение, а также позволяет установить опциональные оптоволоконные модули для удобной интеграции устройства в самые различные рабочие процессы и среды. Вложенный звук свободно маршрутизируется при помощи интегрированной аудиоматрицы.

Цифровой видеовход

• Четыре входа 3G-SDI, два разъёма BNC или до двух оптоволоконных разъёмов (опционально)
• Поддержка единого видеопотока, переданного по четырём физическим каналам
• SD/HD/3G-SDI, SMPTE-259/292/424, 8- или 10-битный:
  • Single Link SD/HD/3G-SDI
  • Dual-Link HD-SDI (2×1.5G), SMPTE -372
  • 3G-SDI Level A, Level B-DL или Level B-DS
• Оптоволоконный SDI, SMPTE-297, 8- или 10-битный (опционально):
  • Модули с одноканальными LC-разъёмами
  • Модули с одноканальными SC-разъёмами
  • Модули с двухканальными LC-разъёмами
• Форматы и кадровые частоты:
  • 525i59.94, 625i50
  • 720p50/59.94
  • 1080i50/59.94
  • 1080p23.98/24/25/29.97/50/59.94
  • 1080PsF23.98/24/25/29.97/50/59.94
  • 2048×1080p23.98/24/25/29.97/50/59.94

Цифровой аудиовход

• 64 каналов через четыре 16-канальных деэмбеддер (один деэмбеддер на каждый SDI-вход)
• SD/HD/3G-SDI, SMPTE-272/299
• 20-битное (SD) или 24-битное (HD/3G) разрешение с частотой сэмплирования 48 кГц
• Интегрированный конвертер частоты сэмплирования

Цифровой видеовыход

• Двенадцать выходов 3G-SDI, 8 разъёмов BNC и до 4 оптоволоконных каналов (опционально)
• Вывод преобразованного сигнала на все выходы одновременно
• SD/HD/3G-SDI, SMPTE-259/292/424, 8- или 10-битный:
  • 12 копий сигнала подаются на выходы Single Link SDI)
  • Dual 3G-SDI для 4K/UHDp23.98/24/25/29.97 (6 копий подаются на выходы Dual Link SDI)
  • Quad 3G-SDI для 4K/UHDp50/59.94 (3 копии сигнала подаются на выходы Quad Link SDI)
  • 3G-SDI Level A, Level B-DL или Level B-DS
  • Форматы 4K/UHD-сигнала: Quadrant (Square Division) или 2SI (Two Sample Interleave)
• Оптоволоконный SDI, SMPTE-297, 8- или 10-битный (опционально):
  • Модули с одноканальными LC-разъёмами
  • Модули с одноканальными SC-разъёмами
  • Модули с двухканальными LC-разъёмами
• Форматы и кадровые частоты:
  • 525i59.94, 625i50
  • 720p50/59.94
  • 1080i50/59.94
  • 1080p23.98/24/25/29.97/50/59.94
  • 1080PsF23.98/24/25/29.97/50/59.94
  • 2Kp23.98/24/25/29.97/50/59.94
  • 2160p23.98/24/25/29.97/50/59.94 (UHD-1)
  • 4Kp23.98/24/25/29.97/50/59.94

Цифровой аудиовыход

• 64 каналов через четыре 16-канальных эмбеддер
• SD/HD/3G-SDI, SMPTE-272/299
• 20-битное (SD) или 24-битное (HD/3G) разрешение с частотой сэмплирования 48 кГц
• Аудиоматрица 64×64 (моно)

Видеообработка

• Управление усилением сигнала
• Коррекция цветности
• Контроль легальности видеопотоков
• Конверсия кадровых частот (3:2, 1:2, 2:1)
• Задержка в пределах до 6 кадров с управлением по горизонтали и вертикали
• Конверсия субтитров (CEA-608 и CEA-708)
• Определение AFD-данных на входе с управлением при понижающей конверсии, сквозным их выводом или перезаписью
• Функция стоп-кадра (в ручном режиме или при потере входного сигнала) с отображением чёрного экрана или последнего хорошего кадра
• Масочный генератор для заливки фона
• Генератор тестовых таблиц

Повышающая конверсия

• Из SD/HD/2K в UHD/4K
• Из SD в HD/2K
• Режим «Zoom 14:9»: отображается как изображение с соотношением сторон 4:3, увеличенное под соотношение 14:9 с черными боковыми полосами.
• Режим «Zoom Letterbox»: отображается как изображение, увеличенное до заполнения всего экрана.
• Режим «Zoom Wide»: отображается как изображение, одновременно увеличенное и растянутое по горизонтали до заполнения экрана с соотношением сторон 16:9. Данный режим может привнести некоторое искажение в исходные пропорции.

Понижающая конверсия

• Из HD/2K в SD
• Аппаратная 10-битная
• Режим «Anamorphic»: полноэкранный
• Режим «Letterbox»: изображение уменьшается с добавлением черных полос сверху и снизу и сохранением соотношения сторон.
• Режим «Crop»: изображение обрезается до нового размера экрана.

Кросс-конверсия

• Аппаратная 10-битная
• Из1080i в 720p
• Из 720p в 1080i
• Из 1080p в 720p
• Из 720p в 1080p

Преобразование кадровых форматов

• Режим «Letterbox»: преобразовывает SD изображение из режима «anamorphic» в режим «letterbox».
• Режим «H Crop»: сжимает изображение по горизонтали. Преобразовывает анаморфное SD изображение в полнокадровое.
• Режим «SD Pillarbox»: центрирует анаморфное изображение с добавлением черных боковых полос.
• Режим «V Crop»: преобразовывает «SD letterbox» материал в анаморфный формат.

Масштабирование

• Зуммирование и панорамирование
• Изменение положения участка изображения
• Выделение определённого участка изображения для масштабирования

Аудиообработка

• Аудиоматрица 64×64 (моно), 1 вход на 1 выход, 1 вход на несколько выходов
• Независимое управление каждым каналом:
  • Усиление: от +18 до -18 дБ с шагом 0,5 дБ
  • Задержка: от -16 мс до 256 мс с шагом 20,8 мкс
  • Инвертор фаз
• Конверсия звука 5.1 или 7.1 в стерео-миксдаун с контролем усиления
• Генератор тестовых звуков

Таймкод

• SDI RP188 через SDI BNC

Вход опорного сигнала

• Поддержка стандартов Color Black и Tri-Level Sync
• Сквозной интерфейс без законцовки

Сетевой интерфейс

• 10/100/1000 Ethernet (RJ-45)
• Интегрированный вэб-сервер обеспечивает дистанционное управление устройством

Управление

• Вход/выход GPI, 15-контактный D-разъем:

• RS-422, Sony-совместимый 9-контактный протокол (зарезервирован для будущего использования)

Физические параметры

• Ширина: 44,45 см
• Глубина: 40,65 см
• Высота: 1RU (4,44 см)
• Вес: 3,56 кг
• Питание: 100 — 240 В AC, 50/60 Гц (два блока питания — основной и резервный), номинальная потребляемая мощность 55 Вт, максимальная потребляемая мощность 80 Вт, максимальный ток потребления 15 А.
• Рабочая температура: от 0 до +40 градусов Цельсия
• Относительная влажность: 0 — 90%, без конденсации
