Blackmagic UltraStudio 4K Extreme demo.

UltraStudio 4K Extreme — самое современное решение для захвата и вывода видео с подключением к компьютеру через порт Thunderbolt или плату PCI Express. Технология Thunderbolt™ с пропускной способностью до 40 Гбит/с, интерфейсы 12G‑SDI и HDMI 2.0 позволяют передавать видео с частотой до 60 кадров/с. Предусмотрены поддержка Deep Color и 12-битного RGB-видео, обработка HDR-материала через HDMI 2.0a и 4К-контента. Благодаря обширному набору аналоговых и цифровых разъемов устройство совместимо практически с любыми камерами, деками, коммутаторами и дисплеями. Есть функция кодирования в H.265, которое выполняется на аппаратном уровне в режиме реального времени.

UltraStudio
Самое высокое качество захвата и вывода с помощью технологии Thunderbolt™
Благодаря порту Thunderbolt решения UltraStudio позволяют обрабатывать видео самого высокого разрешения вплоть до Ultra HD и DCI 4K. В линейке есть модели для размещения в стойке и для работы в мобильных условиях, а для подключения к широкому ряду техники предусмотрены интерфейсы SDI, HDMI и аналоговые разъемы. Поддерживаются все самые популярные программы для монтажа, такие как DaVinci Resolve, Final Cut Pro, Avid Media Composer и Adobe Creative Suite. В UltraStudio используются технологии QuickTime и WDM, которые обеспечивают совместимость с любыми специальными приложениями для Mac OS X и Windows.

Современный рабочий процесс
Линейка UltraStudio с поддержкой Thunderbolt идеально подходит для работы с видео самого высокого качества. Через порт Thunderbolt устройство можно подключить к компьютеру или ноутбуку, чтобы выполнить монтаж и цветокоррекцию, добавить визуальные эффекты или провести потоковую трансляцию. UltraStudio HD Mini и UltraStudio Mini имеют малый вес и форм-фактор, поэтому их легко использовать в мобильных условиях. Модели UltraStudio 4K представляют собой полнофункциональные решения для захвата и вывода в таких форматах, как Ultra HD 60p и DCI 4K.

Широкая линейка моделей
Модели UltraStudio 4K с поддержкой 6G-SDI и 12G-SDI можно размещать в стойке, передвижной телевизионной станции и на студии постпроизводства. UltraStudio HD Mini имеет порты Thunderbolt и RS-422, аналоговые компонентный и композитный входы, синхровход и SDI. Вывод сигнала осуществляется через двухканальный выход 3G-SDI для кеинга или разъем HDMI. На UltraStudio Mini Recorder и UltraStudio Mini Monitor предусмотрены интерфейсы SDI и HDMI для захвата или вывода материала в SD- и HD-форматах. UltraStudio HD Mini и UltraStudio Mini получают питание через Thunderbolt, поэтому их достаточно подключить к другому оборудованию.

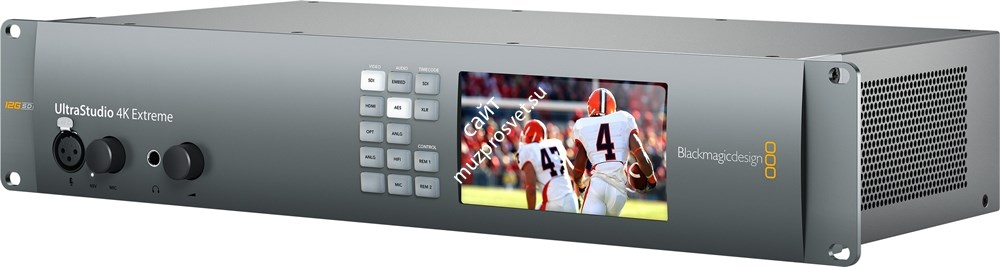

UltraStudio 4K Extreme
UltraStudio 4K Extreme — самое мощное решение среди устройств, предназначенных для захвата и вывода видео. Оно оснащено интерфейсами 12G-SDI и HDMI 2.0, обеспечивающими обработку 12-битного цветного изображения в 4K с частотой до 60 кадров/с. Встроенный аппаратный кодер позволяет в реальном времени создавать файлы в формате H.265, который является стандартом компрессии для контента в Ultra HD. По сравнению с остальными моделями линейки, UltraStudio 4K Extreme имеет больше всего аналоговых и цифровых разъемов для подключения практически к любым камерам, декам, коммутаторам и мониторам.

Аппаратное кодирование видео
Модели UltraStudio 4K Extreme имеют аппаратный кодер для конвертирования видео в H.265 — современный стандарт компрессии для распространяемого через Интернет Ultra HD-контента. Он также позволяет сжимать файлы в SD- и HD-разрешении, которые в этом случае будут иметь меньший размер. Для кодера предусмотрена возможность обновления для поддержки дополнительных форматов.

UltraStudio 4K Extreme
На UltraStudio 4K Extreme предусмотрен интерфейс 12G-SDI со сквозным выходом для передачи видео в формате 2160p/60 по одному кабелю. Также есть HDMI 2.0 и разъемы для аналогового компонентного видео, четыре канала аналогового (через XLR) и два канала цифрового AES/EBU-звука, синхровход, возможность использования тайм-кода и управления декой. Подключение к компьютеру выполняют через порт Thunderbolt или дополнительный адаптер PCIe, что позволяет обрабатывать RGB-материал с более высокой кадровой частотой в 4K-качестве. В дополнение к функционалу UltraStudio 4K Extreme, модель UltraStudio 4K Extreme поддерживает технологию Thunderbolt, которая обеспечивает пропускную способность до 40 Гбит/с.

Мощь технологии Thunderbolt™
Благодаря революционной технологии Thunderbolt™ решение UltraStudio передает данные на компьютер по однокабельному соединению, полосы пропускания которого достаточно для форматов самого высокого разрешения. Thunderbolt обеспечивает малое время задержки и точную временную синхронизацию, позволяя добиться исключительных результатов при захвате и выводе видео. Для UltraStudio HD Mini и UltraStudio Mini предусмотрено питание через порт Thunderbolt, что делает эти модели чрезвычайно мобильными. UltraStudio 4K и UltraStudio 4K Extreme имеют порт Thunderbolt 2 со сквозным трактом, а также интерфейс 6G-SDI или 12G-SDI. UltraStudio HD Mini и UltraStudio 4K Extreme оснащаются портом Thunderbolt со скоростью потока 40 Гбит/с, поэтому на UltraStudio 4K Extreme можно выполнять обработку материала в 3D, Ultra HD и DCI 4K.

Непревзойденное качество
Сжатое и несжатое видео в 4K‑разрешении
UltraStudio 4K позволяет работать с 10-битным несжатым видео, а также с материалом, для компрессии которого используют кодеки ProRes и DNxHD. В первом случае создается математически точная копия исходного изображения, поэтому полученные файлы будут всегда отличаться исключительным качеством. Это обеспечивает повышенную точность при выполнении таких действий, как кеинг, наложение слоев и цветокоррекция. Еще одно преимущество заключается в том, что разрешающая способность Ultra HD 4K в четыре раза выше по сравнению с 1080HD!

12G-SDI
Скоростной интерфейс для Ultra HD-видео с высокой кадровой частотой
Модели UltraStudio 4K Extreme оснащаются самым современным интерфейсом 12G-SDI, что делает их наиболее мощными решениями захвата и вывода. Для записи и воспроизведения видео в Ultra HD и 4K 60p достаточно одного кабеля BNC, а благодаря поддержке разных скоростей устройства совместимы с любым другим оборудованием. Это позволяет подключать SD- и HD-технику, а при необходимости переходить на Ultra HD в форматах вплоть до 2160p/60. Для 12G-SDI предусмотрена двухканальная передача сигнала, которую можно использовать для кеинга или работы со стереоскопическим видео в реальном времени.

Элегантный дизайн
Стильный и прочный корпус
UltraStudio 4K имеет стильную переднюю панель с цветным ЖК-дисплеем и кнопками быстрого выбора аудио- и видеовходов, а интерфейсы оснащены стандартными BNC-, HDMI- и XLR-разъемами. UltraStudio HD Mini отличается компактным форм-фактором и занимает 1/3 места в стойке, поэтому решение можно комбинировать с другими устройствами или устанавливать отдельно. Модели UltraStudio Mini помещаются на ладони, имеют SDI- и HDMI-интерфейсы, а также порт Thunderbolt.

Mac OS X
Совместимость с любыми приложениямиUltraStudio позволяет работать со многими программными продуктами на базе Mac OS X, в том числе Final Cut Pro X, Premiere Pro CC и Avid Media Composer. Кроме того, реализована полная совместимость с приложениями для создания визуальных эффектов, включая Fusion, After Effects CC и Photoshop CC. Для работы над звуковым сопровождением можно использовать ProTools, Steinberg Nuendo и Cubase, а для потокового видео — Flash Media Live Encoder, Wirecast и Livestream Producer.

Windows
Поддержка самых разных программ
Пользователи Windows получают доступ к огромному количеству приложений, потому что модели UltraStudio поддерживают драйверы WDM, DirectShow и QuickTime. Монтаж можно выполнять в Avid Media Composer, Premiere Pro CC, MAGIX Vegas Pro, Corel Video Studio Pro, CyberLink Power Director и MAGIX Video Pro. Для создания визуальных эффектов реализована поддержка Fusion, After Effects CC и Photoshop CC. В число приложений для работы со звуком входят Steinberg Nuendo и Cubase, а для потокового видео предусмотрена совместимость с Flash Media Live Encoder, Xsplit Broadcaster, Wirecast и Livestream Producer.

Видеовход SDI

2×12 Гбит/с и 2×6 Гбит/с (SD/HD/2K/4K). Поддержка 4:2:2/4:4:4 (один, два и четыре канала). Возможность переключения между 2D и 3D.

Сквозной интерфейс для SDI-видео

Четыре, с повторной сихронизацией (SD/HD/2K/4K), в соответствии с сигналом на входе

Видеовыход SDI

2×12 Гбит/с и 2×6 Гбит/с (SD/HD/2K/4K). Поддержка 4:2:2/4:4:4 (один, два и четыре канала). Возможность переключения между 2D и 3D.

Дополнительный видеовыход SDI

2×12 Гбит/с и 2×6 Гбит/с (SD/HD/2K/4K). Поддержка 4:2:2/4:4:4 (один, два и четыре канала). Возможность переключения между 2D и 3D.

Оптический вход/выход

2×12 Гбит/с через оптический модуль (опция)

Видеовход HDMI

Разъем HDMI 2.0 типа, А с поддержкой 2160p60

Видеовыход HDMI

Разъем HDMI 2.0 типа, А с поддержкой 2160p60

Ввод аналогового видео

Один компонентный интерфейс YUV с тремя разъемами BNC, 1 композитный интерфейс NTSC/PAL с одним разъемом BNC

Вывод аналогового видео

Один компонентный интерфейс YUV с тремя разъемами BNC, 1 композитный интерфейс NTSC/PAL с одним разъемом BNC

Ввод звука через SDI

Вывод звука через SDI

SDI Audio Output

16 каналов, встроенных в сигналы SD, HD, 2K и 4K

Ввод звука через HDMI

Восемь каналов, встроенных в сигналы SD, HD и 4K

Вывод звука через HDMI

Восемь каналов, встроенных в сигналы SD, HD и 4K

Ввод аналогового звука

Четыре канала балансного аналогового звука через разъемы XLR и два канала небалансного звука через разъемы RCA

Вывод аналогового звука

Четыре канала сбалансированного аналогового звука через разъемы XLR профессионального уровня

Аудиовход AES/EBU

Два канала небалансного звука через разъем BNC с преобразованием частоты дискретизации

Аудиовыход AES/EBU

Два канала небалансного звука через разъем BNC

Микрофонный вход

Один вход 48 В с разъемом XLR. Возможность переключения на фантомное питание с помощью программного управления.

Ввод тайм-кода

Один XLR-вход

Вывод тайм-кода

Один XLR-выход

Синхровход

Один синхровход. Blackburst для SD или Tri-Sync для HD.

Синхровыход

Один сквозной синхровыход. Blackburst для SD или Tri-Sync для HD.

Управление устройствами

Два порта RS-422 для управления декой, совместимые с оборудованием Sony™. Последовательные порты TxRx с изменяемым направлением под программным управлением.

Подключение к компьютеру

Thunderbolt™ 2, PCI Express, USB

Питание

Два встроенных блока питания переменного тока с гнездом IEC C14. 120-240 В, 50-60 Гц.

Форматы SD

525/29.97 NTSC, 625/25 PAL

Форматы HD

1280×720p50, 1280×720p59.94, 1280×720p60, 1920×1080i50, 1920×1080i59.94, 1920×1080i60,1920×1080p23.98, 1920×1080p24,1920×1080p25, 1920×1080p29.97, 1920×1080p30, 1920×1080p50,1920×1080p59.94, 1920×1080p60

Форматы 4K

3840×2160p23.98, 3840×2160p24, 3840×2160p25, 3840×2160p29.97, 3840×2160p30, 3840×2160p50,3840×2160p59.94,3840×2160p60, 4096×2160p23.98, 4096×2160p24

Форматы SD

525/29.97 NTSC, 625/25 PAL

Форматы HD

1280×720p50, 1280×720p59.94, 1280×720p60, 1920×1080i50, 1920×1080i59.94, 1920×1080i60,1920×1080PsF23.98,1920×1080PsF24, 1920×1080PsF25, 1920×1080PsF29.97, 1920×1080PsF30,1920×1080p23.98, 1920×1080p24, 1920×1080p25,1920×1080p29.97, 1920×1080p30, 1920×1080p50,1920×1080p59.94, 1920×1080p60

Форматы 2K

2048×1080PsF23.98, 2048×1080PsF24, 2048×1080PsF25, 2048×1080p23.98, 2048×1080p24,2048×1080p25

Форматы 4K

3840×2160p23.98, 3840×2160p24, 3840×2160p25, 3840×2160p29.97, 3840×2160p30, 3840×2160p50,3840×2160p59.94,3840×2160p60, 4096×2160p23.98, 4096×2160p24, 4096×2160p25

Интерфейс SDI

В соответствии со стандартами SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 425M level A, SMPTE 425M level B, ITU-R BT.656 и ITU-R BT.601

Дискретизация SDI-звука

Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)

Частота выборки SDI-изображения

4:2:2, 4:4:4 и 4:4:4:4
