AJA FiDO-4R-ST

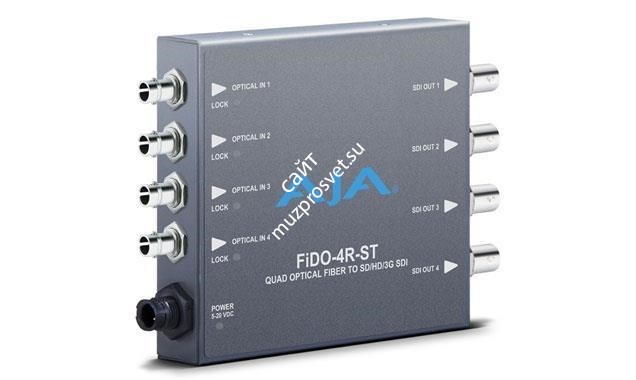

Миниконвертер AJA FiDO-4R-ST

Четырёхканальный миниконвертер, предназначенный для преобразования видеосигнала, переданного по оптоволоконному кабелю с разъёмами LC, ST или SC, в традиционный медный 3G-SDI-стандрат.

Обзор линейки оптоволоконных/SDI-конвертеров AJA FiDO

AJA FiDO — это семейство конвертеров традиционного медного и оптоволоконного SDI-подключения. Конвертеры AJA FiDO позволяют передавать SDI-, HD-SDI- и 3G SDI-сигнал на расстояние до 10 км при использовании стандартного одномодового оптоволоконного кабеля с LC-, ST- или SC-разъёмами. Конвертеры AJA FiDO соответствуют всем спецификациям SMPTE и являются крайне надежными и функциональными при использовании как внутри зданий, так и на открытом воздухе.

Линейка продуктов AJA FiDO представлена двенадцатью моделями, что обеспечивает функциональную гибкость при создании видеоинсталляций, а также снижает их стоимость. Двухканальные модели конвертеров AJA FiDO позволяют осуществлять одновременное преобразование двух потоков сигнала, что является идеальным решением для работы с 3D, Dual-link SDI или двумя полностью независимыми SDI-каналами (например, SD, HD и 3Gb/s SDI-подключения могут сочетаться в любой комбинации). Кроме того, в конструкции конвертеров AJA FiDO предусмотрена электрическая изоляция каналов, устраняющая проблемы с общим контуром заземления.

Конвертеры AJA FiDO имеют компактный низкопрофильный форм-фактор, что позволяет устанавливать их в узких местах и между оборудованием в стойках, передвижных телестудиях и тесных рабочих помещениях.

Универсальный адаптер питания

В комплект всех миниконвертеров AJA входит универсальный адаптер питания, включающий в себя вилки под любые сети питания, использующиеся в мире.

Компактность и портативность

Миниконвертеры AJA настолько малы, что легко помещаются за монитором, рэковой стойкой или непосредственно на операторской установке. Фиксатор на кабеле питания предотвращает случайное отключение устройства, а опциональный кабель P-TAP позволит запитать конвертер от батарей при работе в поле.

Приложение AJA Mini-Matrix

Информация о линейке миниконвертеров AJA отныне доступна в виде мобильного приложения на платформе iOS. Данная линейка продуктов AJA довольно обширна, поэтому приложение AJA Mini-Matrix поможет вам быстро найти необходимую модель под конкретную задачу.

Каждый продукт имеет индивидуальную ссылку на сайт AJA с подробным описанием. Пользователи могут отправить электронное письмо с информацией о продукте непосредственно из приложения. Приложение AJA Mini Matrix для iPad и iPhone доступно бесплатно через магазин Apple iTunes Store.

Ключевые особенности

• Передача SDI-, HD-SDI- и 3G-SDI-сигнала по одномодовому оптоволоконному кабелю
• Автоматическое определение видеоформата
• Поддержка всех типов вложенных SDI-данных, включая вложенный звук
• LC-, ST- или SC-разъемы для оптоволоконного подключения
• Одноканальные (симплексные) и двухканальные (дуплексные) модели
• На всех SDI-входах (как традиционных, так и оптоволоконных) присутствует функция подстройки и реклокинга сигнала
• Совместимость с ASI
• Электрическая схема устройства позволяет устранить проблемы с общим контуром заземления
• Блок питания 5 — 20 В DC (входит в комплект).

Технические характеристики

Поддерживаемые видеоформаты

• 3 Gb/s, 1.5 Gb/s, 270 Mb/s (с автоматическим определением формата)

Видеовходы и выходы

• SDI (SMPTE 259/292/424), BNC
• Один одномодовый оптоволоконный разъем LC (FiDO-R, FiDO-T)
• Один одномодовый оптоволоконный разъем ST (FiDO-T-ST, FiDO-R-ST)
• Один одномодовый оптоволоконный разъем SC (FiDO-T-SC, FiDO-R-SC)
• Два одномодовых оптоволоконных разъема LC (FiDO-2R, FiDO-2T, FiDO-TR)
• Четыре одномодовых оптоволоконных разъема ST (FiDO-4R-ST, FiDO-4T-ST)

Рекомендуемые длины кабелей (разъемы BNC, коаксиальный кабель 1694)

• 270 Mb/s: 400 м
• 1.5 Gb/s: 200 м
• 3 Gb/s: 140 м

Возвратные потери сигнала (BNC)

• >15 дБ для режимов 270 Mb/s — 3 Gb/s

Оптоволоконные выходы

• Длина волны: 1310 нм
• Выходная мощность: -2dBm (типичная)

Размеры

• 117×43,5×21,6 мм — FiDO-T, FiDO-R, FiDO-T-ST, FiDO-R-ST, FiDO-T-SC, FiDO-R-SC, FiDO-2R,FiDO-2T, FiDO-TR
• 117×105×24 мм — FiDO-4T-ST, FiDO-4R-ST

Питание

• 5 — 20 В (DC)
• 1,5 Вт (FiDO-T, FiDO-R, FiDO-T-ST, FiDO-R-ST, FiDO-T-SC и FiDO-R-SC)
• 2,5 Вт (FiDO-2R, FiDO-2T, FiDO-TR)
• 4,0 Вт (FiDO-4R-ST, FiDO-4T-ST)
• Требуется блок питания (блок питания DWP-U-R1 входит в комплект)

Аксессуары

• DWP-U-R1: универсальный сетевой адаптер (с 1 ноября 2012 года данный адаптер входит в комплект всех миниконвертеров AJA)
• Крепление в стойку
• Кабель питания с 4-контактным XLR-разъемом
