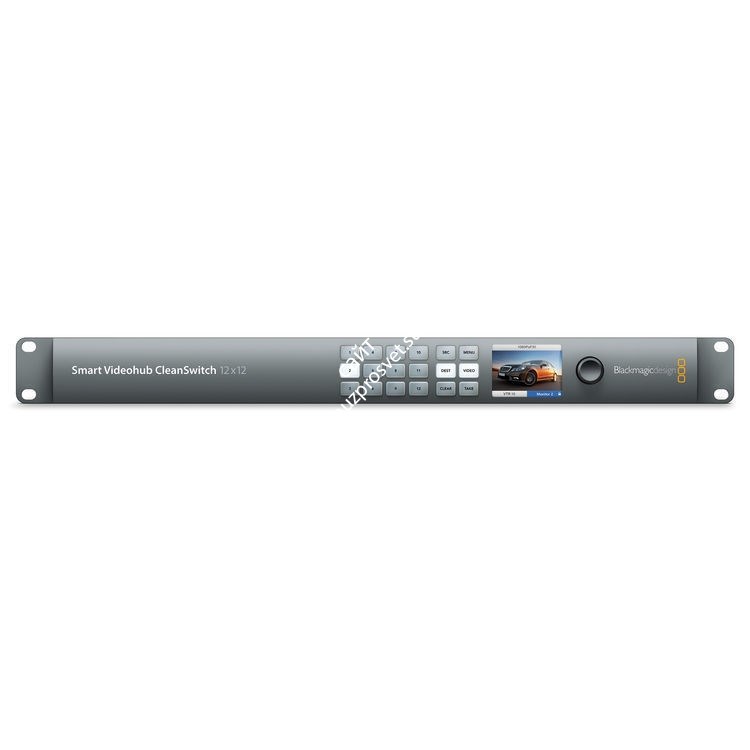

Blackmagic Smart Videohub CleanSwitch 12x12

Blackmagic Smart Videohub CleanSwitch 12x12.

Первый во всём мире коммутатор, поддерживающий SD, HD и Ultra HD.

Smart Videohub является Ultra HD-коммутатором, поддерживающий функции мониторинга и управления маршрутизацией. Благодаря современной свойственной ему технологии 6G-SDI Smart Videohub позволена одновременная работа с SD, HD и Ultra HD, вне зависимости от их сочетаний. Функция визуальной маршрутизации позволяет выбрать направление коммутации, в процессе вывода списков подключённых устройств на жидкокристаллический экран, который встроенный в устройство, используя для этого вращающуюся ручку. Теперь, чтобы коммутировать видеосигналы, нужно просто видеть их изображение! Его использование в прямом эфире принесёт результат.

Smart Videohub подойдёт для таких этапов, как вещание, постпроизводство и прямой эфир. Возможно его использование в вещательных системах масштабных размеров и в качестве составляющей портативного оборудования, предназначенного для прямого эфира, и всё это благодаря очень компактному размеру.

Корпус Smart Videohub изготовлен из полированного алюминия, что разрешает совершать управление процессом маршрутизации по-другому. Встроенный монитор способен в одно время и живое видео, и ярлыки источников, и телевизионные форматы. Вращающая ручка и кнопки, расположенные на панели, помогают в выборе нужных сигналов. Линейка Smart Videohub имеет три модели, а именно, 12×12, 20×20 и 40×40.

Smart Videohub отличается удобной функцией просмотра. Пролистывание источников и приёмников сигнала, имеющих изначально запрограммированные ярлыки, происходит при помощи вращающейся ручки. Видео выводится в алфавитном порядке, это способствует быстрому поиску нужного направления коммутации. Маршрутизация происходит достаточно быстро благодаря тому, что список устройств для просмотра, подключенных коммутатору, можно легко просмотреть. Теперь можно просмотреть всё живое видео, которое передает коммутатор Videohub. Видеосигнал можно отследить в любом телевизионном формате, используя для этого жидкокристаллический дисплей. А это значит, что дополнительный внешний экран, больше не нужен. Полученное отображение способствует процессу комфортного контроля маршрутизации, которая выполняется. Встроенные экран будет очень кстати в условиях, где пространство достаточно ограниченное, во время использования коммутатора передвижных телевизионных станциях и переносных стойках.

Коммутатор Smart Videohub имеет разъемы 6G-SDI, позволяющие работать с Ultra HD, используя для этого всего один SDI-кабель. Совместимость с SD- и HD-SDI- оборудованием также полностью реализована. Передачи данных по интерфейсу SDI отличается идеальным качеством, поддерживается любой телевизионный формат и частоту выборки 4:2:2 и 4:4:4.

Smart Videohub работает с разными стандартами, возможно одновременное подключение к SD-, HD- иUltra HD- оборудованию. Решения Blackmagic Design, имеющие интерфейс SDI, способны определять формат видео в автоматическом режиме и моментально переключиться на необходимый стандарт. Таким образом становится доступным использование одного коммутатора для систем NTSC и PAL SD, с форматами 720 HD, 1080 HD и 2160 Ultra HD, вне зависимости от кадровой частоты.

Использование сети Ethernet позволяет работать с коммутатором Videohub с любого уголка. Коммутация видео происходит при использовании передней панели управления или стоечных аппаратных панелей, что подключены к сети Еthernet.

• Видеовход SDI
  40×10-битных входов SD-SDI, HD-SDI и 6G-SDI
• Видеовыход SDI
  40×10-битных выходов SD-SDI, HD-SDI и 6G-SDI
• Синхровход
  Blackburst и TriSync для SD-, HD- и 4К-форматов
• Синхровыход
  Сквозной выход с ограничением опорного сигнала
• Поддержка стандартов
  Автоматическое определение стандартов SD, HD и 6G-SDI. Одновременная маршрутизация видеоматериала в форматах 4K, HD и SD.
• Обновления
  USB или Ethernet
• Управление коммутатором
  40 кнопок для локального управления. Шесть кнопок и вращающаяся ручка для управления с помощью ЖК-дисплея либо через порт RJ45 по протоколу Ethernet.
• Настройка коммутатора
  Через ЖК-дисплей или порт RJ45. Через порт USB для обновлений прошивки и установкиIP-адреса.
• Управление коммутатором через порт RS-422
  Один вход для переключения направлений коммутации
• Повторная синхронизация
  На всех SDI-выходах. Автоматическое переключение между SD, HD или 6G-SDI-форматами.

• Форматы SD
  625/25 PAL, 525/29.97 NTSC и
  525/23.98 NTSC
• Форматы HD
  720p50, 720p59.94, 720p60,
  1080i50, 1080i59.94, 1080i60,
  1080PsF23.98, 1080PsF24, 1080PsF25,
  1080PsF29.97, 1080PsF30, 1080p23.98,
  1080p24, 1080p25, 1080p29.97, 1080p30,
  1080p50, 1080p59.94, 1080p60
• Форматы 2K
  2048×1080p23.98, 2048×1080p24,
  2048×1080p25, 2048×1080PsF23.98,
  2048×1080PsF24, 2048×1080PsF25
• Форматы 4K
  3840×2160p23.98, 3840×2160p24,
  3840×2160p25, 3840×2160p29.97,
  3840×2160p30, 4096×2160p24
• Интерфейс SDI
  SMPTE 259M, SMPTE 292M,
  SMPTE 296M, SMPTE 310M,
  SMPTE 425M-A, SMPTE 425M-B,
  ITU-R BT.656 и ITU-R BT.601
• Скорость SDI-видеопотока
  Входы SDI позволяют переключаться между SD, HD и 4K.
  SDI-интерфейс переключается между 270 Мбит/с SD-SDI; 1,5 Гбит/с HD-SDI; 3G-SDI и 6G-SDI-форматами.
• Цветовая субдискретизация SDI
  4:2:2 и 4:4:4
• Дискретизация звука SDI
  Телевизионный стандарт (частота дискретизации 48 кГц, разрешение 24 бит)
• Цветовое разрешение SDI
  4:2:2 и 4:4:4 10 бит
• Цветовое пространство SDI
  YUV или RGB
• Автоматическое переключение SDI
  Поддержка разных стандартов на каждом входе с автоматическим переключением междуSD-SDI, HD-SDI, 6G-SDI и DVB-ASI
• Поддержка метаданных SDI
  Определение дополнительных данных в полезной видеонагрузке по стандарту SMPTE 352M
