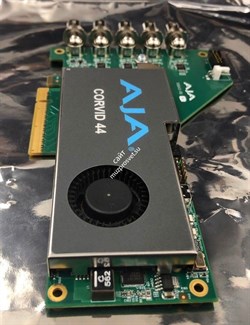

AJA Corvid 44-S-NC1

AJA Corvid 44-S-NC1.

Благодаря возможности индивидуального конфигурирования каждого SDI-разъёма на ввод или вывод сигнала, а также трансляции различных форматов по каждому из 4-х HD- или SD-каналов видеоинтерфейсы AJA Corvid 44 позволяют расширять масштабы систем захвата и вывода аудио/видеосигнала практически неограниченно. При переходе на вещание в более высоком разрешении пользователю необходимо лишь объединить несколько SDI-подключений в один 4K/UHD-канал, что обеспечивает прекрасную расширяемость и перспективность такой системы.

Мультиканальный мультиформатный видеоинтерфейс PCIe

Видеоинтерфейс AJA Corvid 44 позволяет партнерским приложениям (по программе AJA Developer Partnership) получить доступ к четырём параллельным каналам захвата и вывода видеосигнала на одной PCIe-плате, что делает её прекрасным решением для широкого ряда инсталляций со средней плотностью входов/выходов.

Каждый разъем BNC платы AJA Corvid 44 может быть программно назначен на захват или вывод сигнала различных видеоформатов, но с единым таймингом. Для поддержки форматов Dual Link или 4K/UHD возможно объединение нескольких каналов.

Поддержка высоких кадровых частот

Поддерживая разрешения 4K (4096×2160) и UltraHD (3840×2160) на кадровых частотах 48p, 50p и 60p, видеоинтерфейс AJA Corvid 44 обладает достаточной производительностью для работы с наиболее ресурсоемкими 4K- и UHD-задачами.

Но и это не предел возможностей AJA Corvid 44. Этот видеоинтерфейс способен захватывать или выводить несколько HD-потоков 720p и 1080p с кадровыми частотами до 50p и 60p, что делает его экстремально функциональным и перспективным.

Вход опорного сигнала и LTC

AJA Corvid 44 имеет один вход для внешнего LTC- или опорного сигнала, располагающийся на задней панели платы. Второй вход LTC находится на внутренней плате, что предоставляет видеоинтерфейсу AJA Corvid 44 дополнительную синхронизацию.

Порт RS-422

Интегрированный порт RS-422 доступен как внешний разъем на полноразмерной версии видеоинтерфейса AJA Corvid 44 или как внутренний в низкопрофильном его исполнении. Порт RS-422 позволяет с покадровой точностью управлять захватом и выводом видеосигнала на внешние устройства.

Технические характеристики

Видеоформаты

4K:

• 3840×2160P 23.98, 24, 25, 29.97, 30, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B
• 4096×2160P 23.98, 24, 25, 29.97, 30, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B

2K:

• 2048×1080P 23.98, 24, 25, 29.97, 30, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B
• 2048×1080PsF 23.98, 24, 25, 29.97, 30, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B

HD:

• 720p 50, 50.94, 60
• 1080i 25, 29.97, 30
• 1080PsF 23.98, 24, 25, 29.97, 30
• 1080P 23.98, 24, 25, 29.97, 30, 50 A/B, 59.94 A/B, 60 A/B

SD:

• 525i 29.97
• 625i 25

Цифровые видеовыходы

• 3G-SDI BNC

Цифровые аудиовходы

• 16-канальный вложенный 24-битный SDI-звук
• Частота дискретизации 48 кГц

Цифровые аудиовыходы

• 16-канальный вложенный 24-битный SDI-звук
• Частота дискретизации 48 кГц

Размеры

• 6,9х16,75x1,85 см (2,713″ x 6,6″ x 0,727″)
