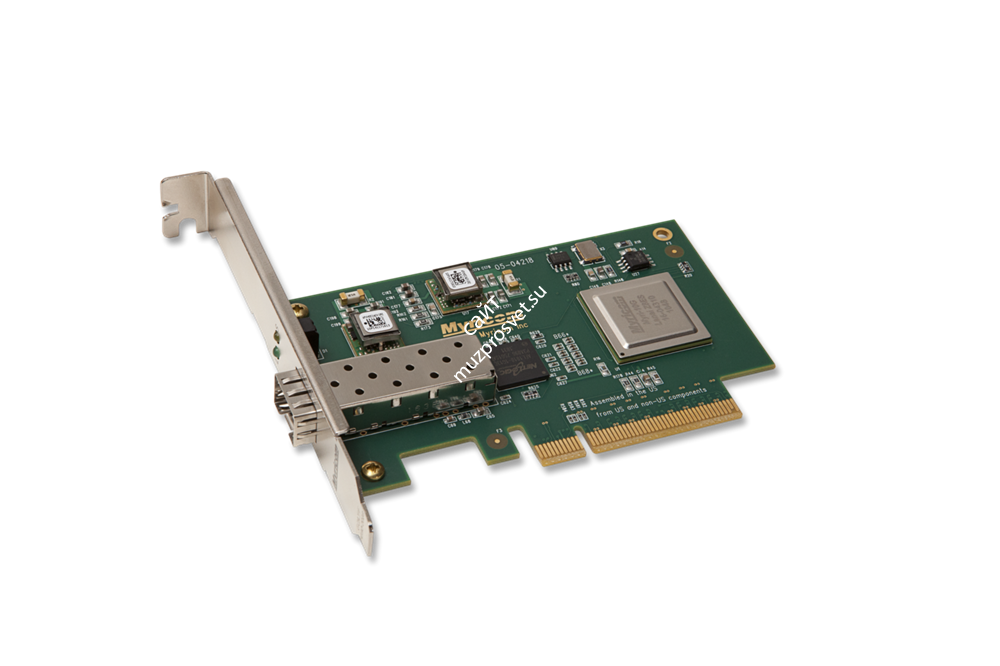

Myricom 10G-PCIE-8B-S (Content Creation)

Myricom 10G-PCIE-8B-S (Content Creation).

Сетевые адаптеры Myricom 10G-PCIE-8B-S разработаны специально для сред, нуждающихся в высокопроизводительном стандартном решении 10 Gigabit Ethernet с низкой латентностью,широкой полосой пропускания и низкой нагрузкой на CPU хост-системы. Вместе с данными адаптерами поставляется программное обеспечение, позволяющее достичь оптимальной производительности в специфических средах:

• Myricom DBL для высокочастотного алгоритмического трейдинга (опция)
  Благодаря программному обеспечению Myricom DBL, работающему в тандеме с сетевыми адаптерами Myricom 10G-PCIE2-8B-S, конечные пользователи могут ожидать беспрецедентную производительность сетевого подключения для многоадресной UDP-рассылки и исполнения ордеров по протоколу TCP. Используя стандартное подключение 10-Gigabit Ethernet,пользователи могут достичь экстремальной производительности без переписывания своего программного обеспечения или организации специальных сетей.
• Myricom Sniffer10G для систем кибербезопасности (опция)
  Сетевые адаптеры Myricom 10G-PCIE2-8B-S с программной опцией Myricom Sniffer10G обеспечивают перехват и инъекцию пакетов без их потери на скорости соединения, что может использоваться службами государственной безопасности. Данное решение также может включаться в состав систем и устройств кибербезопасности.
• Myricom Myri10GE для медиапроизводства и постпродакшн
  Сетевые адаптеры Myricom 10G-PCIE2-8B-S с программным обеспечением Myricom Myri10GE отвечают критически высоким требованиям, предъявляемым к пропускной способности со стороны сред видеомонтажа. Демонстрируя одну из лучших в классе пропускную способность не только для сред OS X, но также для Windows и Linux, данное сетевое решение идеально подходит для нелинейного монтажа высокого разрешения, включая 4K.

Возможности

• Высокоскоростное кабельное подключение
• Различные разгрузки без контроля состояния, интегрированные в прошивку
• Среднее время безотказной работы (MTBF) — 5 миллионов часов. Среднее время (безотказной работы на испытаниях — 200 часов (FIT).

Преимущества

• Рост пропускной способности и низкий уровень загрузки CPU хост-системы, достигаемый благодаря применению различных разгрузок без контроля состояния
• Слоты SFP+ под модули 10GBase-SR и LR, а также поддержка экономичного прямого подключения традиционной витой парой* и EOE-кабелями

*Поддерживаются DAC-кабели, сертифицированные компанией Myricom.

Программное обеспечение Myricom DBL

Myricom DBL для Linux и Windows — это опциональный программный интерфейс пользовательского уровня, предназначенный для ускорения работы приложений, чья производительность связана с латентностью сетевой среды. Примерами приложений,выигрывающих от использования DBL, являются алгоритмический финансовый трейдинг и прочие среды, где сниженная латентность сетевого подключения может стоить немалых средств.

Программное обеспечение Myricom DBL в сочетании с сетевыми 10-Gigabit Ethernet-адаптерамиMyricom использует техники пересылки сообщений в обход центральной системы, которые обычно можно увидеть в высокопроизводительных приложениях (HPC), и применяет их к IP-связи через Ethernet-сеть в многоадресных и/или одноадресных средах. Программное обеспечение Myricom DBL совместимо со всеми стандартными реализациями протоколов TCP и UDP.

Преимуществом IP-связи через хост-систему является возможность использования полного набора IP-сервисов для сотен приложений, которыми может воспользоваться потенциальный пользователь. Цена такой универсальности — повышенная латентность сетевого подключения. Программное обеспечение Myricom DBL использует возможности, заложенные в прошивке 10-гигабитных сетевых адаптеров Myricom, а именно организацию IP-связи в обход хост-системы, что позволяет высокоприоритетным пользовательским запросам отсылать и принимать IP-пакетынапрямую. Типичная латентность чтения приложений пользовательского уровня (время от получения пакета сетевым адаптером до его принятия приложением) для программного обеспечения Myricom DBL на современных системах составляет около 1,5 микросекунд,а полупериод возвратной задержки — около 3,5 микросекунд.

Программное обеспечение  Myricom Sniffer10G

Программное обеспечение Myricom Sniffer10G использует программируемые 10-гигабитные сетевые адаптеры Myricom, расширенные возможности их прошивки и библиотеку пользовательского уровня, обеспечивающую стабильный захват трафика в сетях стандарта 10-Gigabit Ethernet. Данное решение также предоставляет возможность высокоскоростной инъекции пакетов. Объединение малоразмерных пакетов и эффективный канал обмена данными с памятью хост-системы позволяет Myricom Sniffer10G перехватывать потоки на скорости сетевого соединения для всех размеров Ethernet-пакетов. Опционально Myricom Sniffer10G способен вести параллельную обработку нескольких процессов или потоков для анализа входящего трафика от одного или нескольких портов сетевого адаптера.

Работа Myricom Sniffer10G контролируется двухрежимным драйвером, работающим как обычный драйвер 10G Ethernet до тех пор, пока адаптер не будет переведён в режим перехвата пакетов. Для перехвата пакетов библиотека и драйвер передают указание прошивке адаптера переадресовывать входящие пакеты на обработку приложением пользовательского уровня вместо обработки обычным Ethernet-драйвером. Тем не менее, во время перехвата Ethernet-драйвердоступен для отправки необработанных Ethernet-пакетов.

Возможности Myricom Sniffer10G по перехвату пакетов могут быть использованы через библиотеку Libpcap/WinPcap или непосредственно через SNF API, доступного в виде функций языка C. При использовании Sniffer-совместимой библиотеки Libpcap/WinPcap пользователи обращаются к сетевому адаптеру Myricom Myri-10G через его Ethernet-имя и могут запускать необходимые им Libpcap/WinPcap-совместимые приложения, продолжая одновременно пользоваться портативным интерфейсом Libpcap/WinPcap. Пользователи, нуждающиеся в более продвинутых возможностях, могут использовать непосредственно SNF API. В обоих случаях, перехват входящего трафика через SNF-интерфейс в обход драйвера хост-системы гарантирует более высокий уровень интеграции с сетевыми адаптерами Myricom Myri-10G благодаря задействованию механизмов обработки входящего трафика пользовательского уровня.

Спецификация хост-интерфейса

Интерфейсная шина

• PCI Express Gen1 (2,5 ГТ/с) x8

Поддержка опциональных возможностей шины PCI Express

• Advanced Error Reporting, Function-Level Reset, Device Serial Number, до 16 ожидающих запросов на чтение, до 4 кБ MaxPayloadSize для всех типов пакетов, MSI и MSI/X, доступ по шине SMBus.

Соответствие стандартам PCI Express

• Электромеханическая спецификация плат PCI Express Rev. 2.0
• Базовая спецификация PCI Express Rev. 2.0 для 2,5 ГТ/с

Спецификация интерфейса Ethernet

Пропускная способность

• ~9,9 Гбит/с при MTU равном 9 кБ или ~9,5 Гбит/с при MTU равном 1500 байт

Пакеты Ethernet

• MTU 1500 байт или 9000 байт

Соответствие стандартам

• IEEE 802.3an
• Автоматическое согласование скорости соединения не поддерживается

Разгрузки без контроля состояния

• Разгрузка вычисления контрольных сумм протоколов IP и TCP (на передачу и прием)
• TSO (разгрузка сегментации протокола TCP)
• LRO (разгрузка объединения нескольких небольших пакетов в один)
• RSS (технология равномерного распределения сетевой нагрузки по ядрам процессора)
• Interrupt Coalescing (объединение прерываний)
• Multicast filtering (многонаправленная фильтрация адресов пакетов)

Программное обеспечение Myricom

• Myri10GE для медиапроизводства и требовательного к пропускной способности видеомонтажа(в комплекте)
• Sniffer10G для перехвата и инъекции пакетов без потерь на скорости соединения (применяется в системах кибербезопасности, опция)
• DBL для экстремально низкой латентности передачи данных по протоколам UDP и TCP(применяется в биржевой торговле, опция)
• VideoPump для IP-телевидения и видеостриминга (опция)

Физические характеристики

Порты

• 10G-PCIE-8B-S: один порт 10 Gigabit Ethernet

Форм-фактор

• Низкопрофильная плата PCI Express x8
• Размеры: 68,9×112 мм без PCI-крепления
• Общая толщина платы: 22 мм
• Вес: 60 г, включая PCI-крепление

Потребляемая мощность

Рабочая среда

Температура

• Рабочая: от 0 °C до +55°C при высоте до 10 000 футов с минимальной скоростью охлаждающего воздушного потока 100 LFM
• Хранение: от -40°C до +70°C

Влажность

• Относительная влажность (без конденсации): от 15% до 80% при температуре +50°C
• Относительная влажность на хранении: 90% при температуре +65°C

Максимальная длина кабелей

• Кабели SFP+ прямого подключения — до 7 метров
• Длина SR- и LR-кабелей по спецификациям IEEE

Соответствие нормативным документам и стандартам

EMI и EMC (класс A)

• США, Канада, Европа, Австралия, Новая Зеландия, Япония

Технические требования

• TAA
• Reduction of Hazardous Substances (RoHS)

Лазерная безопасность

• Класс 1 при использовании трансиверов 10GBase-SR или 10GBase-LR SFP+

Страна производства

• США

Парт-номер

10G-PCIE-8B-S (однопортовый сетевой адаптер)

• Поставляется с PCI-креплением стандартной высоты. Низкопрофильное крепление в комплекте.
• Оптоволоконный трансивер SFP+ или SFP±законцованные медные кабели «витая пара» в комплект не входят.
