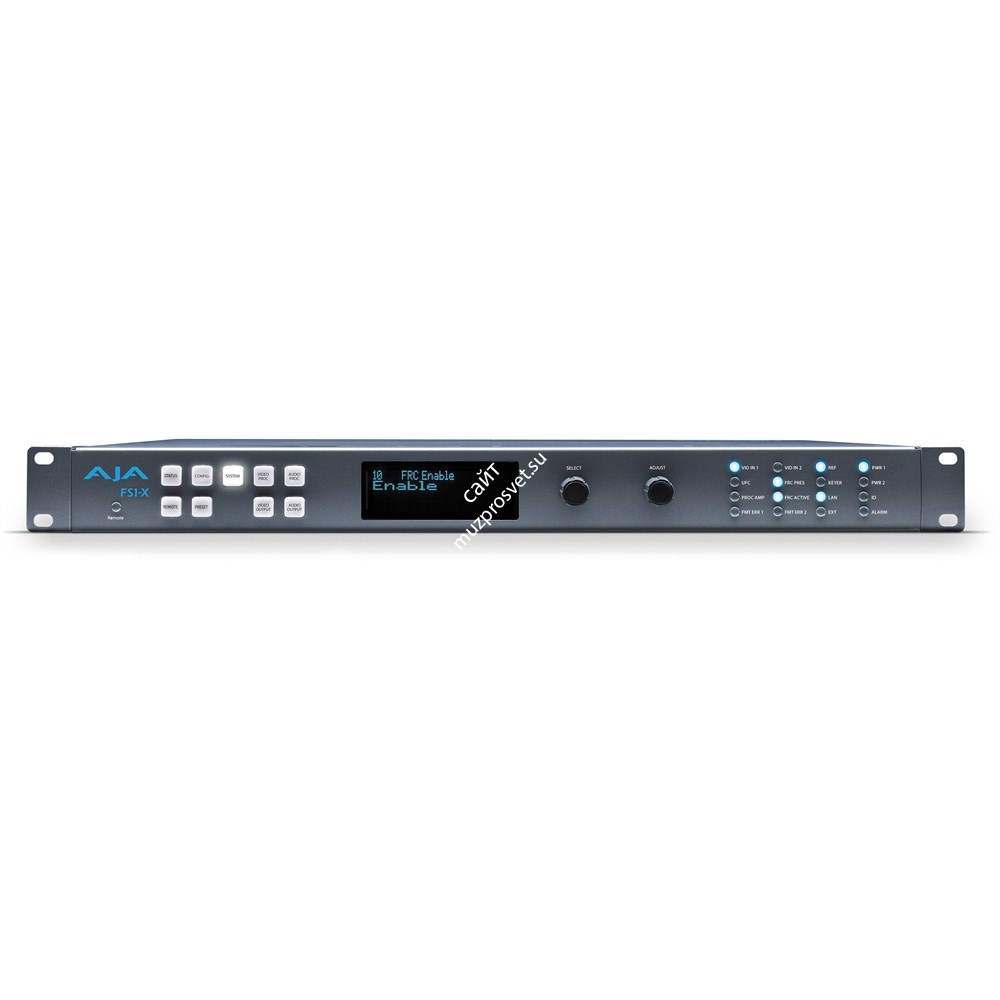

AJA FS1-X FRC

AJA FS1-X FRC.

Интегрируйте весь мир

AJA FS1-X — это новая ступень эволюции синхронизаторов и конвертеров кадровых частот. Обладая компактным форм-фактором 1RU, конвертер AJA FS1-X позволяет интегрировать между собой самые разнообразные видео- и аудиоустройства. Он отличается высококачественной обработкой сигнала, а также 64-канальным интерфейсом MADI — как оптоволоконным, так и медным коаксиальным. Гибкая архитектура конвертера AJA FS1-X включает в себя высококачественный линейный конвертер кадровых частот с адаптацией под динамику видеоизображения, обеспечивающий визуально качественное преобразование широкого ряда кадровых частот. AJA FS1-X является прекрасным решением для телевизионных и продакшн-сред, а также для работы над живыми проектами.

Невероятное качество преобразований

Согласование и синхронизация разрозненных видео- и аудиоформатов является одной из критических задач в любой телевизионной, мобильной или постпродакшн-среде. Благодаря опциональному адаптеру кадровых частот (FRC), адаптивному к динамике изображения,синхронизатор AJA FS1-X позволяет конвертировать самые различные кадровые частоты с невероятным качеством, обеспечивая поддержку практически любых международных стандартов.

Широкие аудиовозможности

Популярность проектов с объемным звуком в формате 5.1 и 7.1 повышает потребность в системах управления большим количеством аудиоканалов. Стандарт MADI предоставляет удобный способ передачи 64-х каналов звука по одному кабелю, что сильно упрощает коммутацию в телевизионных, мобильных и продакшн-средах. AJA FS1-X поддерживает ввод и вывод 64-х аудиоканалов как по традиционному медному, так и по оптоволоконному интерфейсу MADI. Интегрированная аудиоматрица 224×224 обеспечивает полную маршрутизацию звука,поступающего с SDI-, оптоволоконных SDI-, AES- и аналоговых источников, что предоставляет колоссальные возможности работы со звуком при помощи всего одного устройства.

Высококачественная конверсия

Аппаратная технология конверсии AJA гарантирует высочайшее качество изображения для любой среды видеопроизводства.

Sidebar-кеинг

AJA FS1-X обладает уникальной конфигурацией кейеров, позволяющей комбинировать входящие сигналы различными способами. Основным примером sidebar-кеинга может служить ситуация,когда входящий видеосигнал конвертируется из SD в HD, но вместо растягивания кадра 4:3 до формата 16:9, второй сигнал используется для заполнения сторон кадра 16:9. Это позволяет выполнить брэндинг канала или поместить любое изображение в область черных полос. Надежные AFD-возможности видеоинтерфейса AJA FS1-X гарантируют корректную идентификацию кадрового размера исходящего видеосигнала downstream-устройствами.

Автоматизация

Широкий ряд функций AJA FS1-X, таких как стоп-кадр на входящем сигнале или переключение между предустановками, может контролироваться внешними GPI-триггерами, что обеспечивает простую интеграцию и точную автоматизацию конвертера в существующих системах.

Расширенные коммутационные возможности

Конвертер AJA FS1-X обладает всеобъемлющим набором интерфейсов, что позволяет конвертировать самые различные аналоговые и цифровые форматы. Являясь прекрасным решением для телевещательных и постпродакшн-студий, конвертер AJA FS1-X характеризуется входами и выходами 3G-SDI и HDMI, опциональным оптоволоконным SDI-интерфейсом, многоканальной аудиоматрицей, поддержкой новейших стандартов, а также входами и выходами для подключения аналогового видеооборудования, включая компонентные HD- и SD-устройства.

Удаленное управление и настройка

Семейство устройств AJA FS обладает сетевым интерфейсом и поддерживают SNMP-мониторинг, а также дистанционное управление через вэб-интерфейс. Несколько устройств AJA FS могут быть подключены к единой 10/100/1000 Ethernet-сети, благодаря чему пользователи могут управлять ими с одного компьютера при помощи любого вэб-браузера. Все настройки сохраняются в файл и могут быть применены к нескольким устройствам сразу, что гарантирует целостность и быструю настройку больших инсталляций.

Архитектура

Архитектура конвертера AJA FS1-X обуславливает его широкую функциональность. В то же время он способен подстраиваться под уникальные требования каждой отдельной среды или задачи. Два блока питания — основной и резервный — гарантируют бесперебойную работу AJA FS1-X даже при выходе из строя одного из них.

Ключевые возможности конвертера/синхронизатора AJA FS1-X:

• Предустановленная опция FRC (high-quality, motion adaptive linear Frame Rate Converter)
• Повышающая и понижающая конверсия SD/HD
• Конверсия кадровых форматов SD/SD
• Кросс-конверсия HD/HD (720p/1080i)
• Повышающая, понижающая и кросс-конверсия как входящих, так и конвертированных форматов с выводом через SD/HD-SDI (синхронизированный вывод)
• Кросс-конверсия HD-форматов с одновременным выводом на пониженный SDI-выход
• Преобразование субтитров (стандарты CEA-608 и CEA-708)
• AFD-конверсия или сквозное прохождение сигнала (по усмотрению пользователя)

Технические характеристики

Предустановленная опция FRC (high-quality, motion adaptive linear Frame Rate Converter)

Цифровые видеовходы

• Dual 3G-SDI, SMPTE-259/292/296, 8- или 10-битный
• 3G SDI Dual Link, Dual Stream, Level A или B
• Dual Fiber (SC или LC) SD/HD/3G SDI, SMPTE-259/292/296, 8- или 10-битный (опционально)
• HDMI 30 бит/пиксель, RGB или YUV, SD, HD, 1080p-50/60

Аналоговые видеовходы

• SD/HD компонентный YPbPr, SMPTE-274 (3 x BNC)
  • 12-битный аналогово-цифровой конвертер с 2-кратным оверсемплингом
• +/- 0,25 дБ на частотном диапазоне 5,5 МГц Y
• +/- 0,25 дБ на частотном диапазоне 2,5 МГц C
• 0,5% 2T (импульсный отклик)
• Несогласованность сигналов Y/C менее 2 нс
• SD композитный
  • 12-битный аналогово-цифровой конвертер с 4-кратным оверсемплингом

Цифровые видеовыходы

• Dual 3G-SDI, SMPTE-259/292/296, 8- или 10-битный
• 3G SDI Dual Link, Dual Stream, Level A или B
• Dual Fiber (SC или LC) SD/HD/3G SDI, SMPTE-259/292/296, 8- или 10-битный (опционально)
• HDMI 30 бит/пиксель, RGB или YUV, SD, HD, 1080p-50/60

Аналоговые видеовыходы

• SD/HD компонентный YPbPr, SMPTE-274 (3 x BNC)
  • 12-битный аналогово-цифровой конвертер с 2-кратным оверсемплингом
• +/- 0,25 дБ на частотном диапазоне 5,5 МГц Y
• +/- 0,25 дБ на частотном диапазоне 2,5 МГц C
• 0,5% 2T (импульсный отклик)
• Несогласованность сигналов Y/C менее 2 нс
• SD композитный
  • 12-битный аналогово-цифровой конвертер с 4-кратным оверсемплингом

Цифровой аудиовход

• 64-канальный интерфейс MADI, коаксиальный медный или оптоволоконный, частота дискретизации 48 кГц, с синхронизацией
• 16-канальный 24-битный вложенный SDI-звук с частотой дискретизации 48 кГц и синхронизацией
• 16-канальный 24-битный AES/EBU-звук с частотой дискретизации 48 кГц, синхронизацией или без синхронизации и конвертером частот дискретизации (подключается при помощи 4-х разъемов BNC)

Аналоговый аудиовход

• 8-канальный аудиоинтерфейс с 24-битным аналогово-цифровым преобразователем, частотой дискретизации 48 кГц и симметричным подключением (25-контактный разъем «D” TASCAM)

Цифровой аудиовыход

• 64-канальный интерфейс MADI, коаксиальный медный или оптоволоконный, частота дискретизации 48 кГц, с синхронизацией
• 16-канальный 24-битный вложенный SDI-звук с частотой дискретизации 48 кГц и синхронизацией
• 16-канальный 24-битный AES/EBU-звук с частотой дискретизации 48 кГц, синхронизацией или без синхронизации и конвертером частот дискретизации (подключается при помощи 4-х разъемов BNC)

Аналоговый аудиовыход

• 8-канальный аудиоинтерфейс с 24-битным цифро-аналоговым преобразователем, частотой дискретизации 48 кГц и симметричным подключением (25-контактный разъем «D” TASCAM)

Повышающая конверсия

• Аппаратная 10-битная.
• Режим «Anamorphic»: полноэкранный.
• Режим «Pillar box 4:3»: отображается как отцентрированное изображение с соотношением сторон 4:3 с черными боковыми полосами.
• Режим «Zoom 14:9»: отображается как изображение с соотношением сторон 4:3, увеличенное под соотношение 14:9 с черными боковыми полосами.
• Режим «Zoom Letterbox»: отображается как изображение, увеличенное до заполнения всего экрана.
• Режим «Zoom Wide»: отображается как изображение, одновременно увеличенное и растянутое по горизонтали до заполнения экрана с соотношением сторон 16:9. Данный режим может привнести некоторое искажение в исходные пропорции.

Понижающая конверсия

• Аппаратная 10-битная.
• Режим «Anamorphic»: полноэкранный.
• Режим «Letterbox»: изображение уменьшается с добавлением черных полос сверху и снизу и сохранением соотношения сторон.
• Режим «Crop»: изображение обрезается до нового размера экрана.

Кросс-конверсия

• Аппаратная 10-битная.
• Из 1080i в 720P.
• Из 720P в 1080i.
• Из 1080P в 720P, из 720P в 1080P

Преобразование кадровых форматов: из SD в SD.

• Режим «Letterbox»: преобразовывает SD изображение из режима «anamorphic» в режим«letterbox».
• Режим «H Crop»: сжимает изображение по горизонтали. Преобразовывает анаморфное SD изображение в полнокадровое.
• Режим «SD Pillarbox»: центрирует анаморфное изображение с добавлением черных боковых полос.
• Режим «V Crop»: преобразовывает «SD letterbox» материал в анаморфный формат.

Таймкод

• SDI RP188 через разъем SDI BNC

Вход опорного сигнала

• Поддержка стандартов Color Black и Tri-Level Sync
• Сквозной интерфейс без законцовки

Сетевой интерфейс

• 10/100/1000 Ethernet (RJ-45)
• Интегрированный вэб-сервер обеспечивает дистанционное управление устройством
• Поддержка протокола VTECSTM для подключения панелей дистанционного управления

Интерфейс пользователя

• Цифробуквенный дисплей с кнопками управления

Управление

• Вход/выход GPI, 15-контактный D-разъем:

Физические параметры

• Ширина: 44,45 см
• Глубина: 40,65 см
• Высота: 1RU (4,44 см)
• Вес: 3,56 кг
• Питание: 100 — 240 В AC, 50/60 Гц (два блока питания — основной и резервный), номинальная потребляемая мощность 55 Вт, максимальная потребляемая мощность 80 Вт, максимальный ток потребления 15 А.
• Рабочая температура: от 0 до +40 градусов Цельсия
• Относительная влажность: 0 — 90%, без конденсации
