AJA KONA 4.

Сильное объединение. Мастерская коммутация

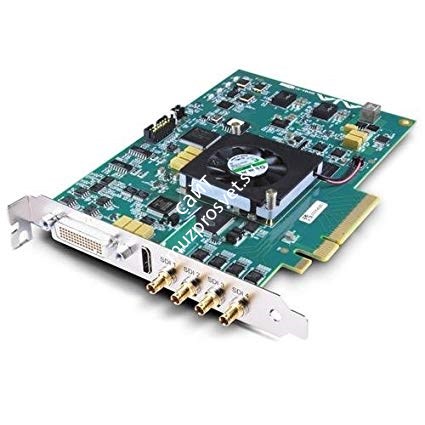

AJA KONA 4 – это очень сильная плата аудио- и видео захвата, а также вывода, оборудованная хост-интерфейсом PCIe2.0, который имеет 8 линий. KONA 4 может без проблем работать со многими форматами, начиная с SD и заканчивая HD, 2K и 4K, при этом поддерживая разрешение в 10 бит и дискредитирование цвета 4:2:2 и 4:4:4. Данная плата имеет именно ту производительность и мощь, которую вы будете требовать от нее как в текущих процессах и операциях, так и в будущих.

Продуктивность

Поддержка 4K-форматов платы AJA KONA 4, которая по своей сути является расширенной, дает возможность выводить сигнал из приложения на дисплеи или проекторы типа 4К, поддерживая при этом форматы 50/60p. Надо сказать, что выход 4K HDMI создан таким образом, что способен функционировать даже с новыми мониторами UltraHD, что, в свою очередь, даст возможность монтажерам и потребителям совместно сотрудничать на полную мощность в 4K-разрешении.

Поддержка высоких кадровых частот

AJA KONA 4 поддерживает форматы 4K HFR, которые имеют кадровые частоты 50p и 60p. Более того, видеоинтерфейс данной платы оснащен достаточно хорошей производительностью, чтобы успешно работать с 4K- и UHD-процессами, которые требуют очень много ресурсов для функционирования.
Выход 4K HDMI
Выход HDMI 2.0b дает шанс выводить 4K/UHD-сигнал только при помощи одного HDMI-кабеля на огромное количество новейших UltraHD-мониторов, что позволяет сделать мониторинг в полном разрешении целиком доступным, а качество изображения будет на очень высоком уровне.

Интеграция

Многофункциональная плата AJA KONA 4, как уже упоминалось выше, стала доступной для всех партнеров организации AJA, которые занимаются тем, что разрабатывают приложения для работы на ОС Windows и Linux. Это принесет свои плюсы в виде того, что 4K-мониторинг можно будет вести в отличном качестве. Помимо этого, появится возможность многоканальной поддержки вывода и захвата видео в разного рода приложениях. Как сообщалось ранее, поддержка розничных программ появится через некоторый промежуток времени.

Мастерская коммутация

Интерфейс AJA KONA 4 оснащен интерфейсами 3G-SDI, которые являются двунаправленными. Стоит сказать, что их можно запрограммировать так, чтобы они и вводили, и выводили сигнал, или же делали только что-то одно.   Мониторный  выход  HDMI  2.0b, вход/выход LTC, три аналоговых конфигурируемых BNC SD/HD-выхода, и еще множество всяческих возможностей позволяют присоединить плату AJA KONA 4 к очень многим рабочим средам и различным функциональным процессам.

Аппаратные кеинг и конверсия AJA

Интегрированный аппаратный downstream-кейер позволяет накладывать на входящий видео поток различную графику. В то же время, кросс-конвертер, который как понижает, так и повышает качество, позволяет проводить унификацию разрешений, которые применяются в студии, а также сделать намного проще рабочие процессы.

Технические характеристики:

Цифровые видеовыходы

• 3G-SDI, SMPTE-259/292/296/424
• Single Link 4:2:2 или 4:4:4 (1 x BNC)
• Dual Link HD 4:4:4, (2 x BNC)
• 2K HSDL (High Speed Data Link) 4:4:4, (2 x BNC)
• 4K/UltraHD 4:2:2 и 4:4:4
• HDMI v2.0b, 30/36 бит/пиксель, RGB или YUV, 2.25Gbps, SD, HD и UHD с поддержкой форматов HFR с кадровой частотой до 60p и цветовой дискретизацией 4:2:0

Цифровые видеовходы

• 3G/SD/HD SDI, SMPTE-259/292/296/424, 8- или 10-битные
• Single Link 4:2:2 или 4:4:4 (1 x BNC)
• Dual Link HD 4:4:4 (2 x BNC)
• 2K HSDL (High Speed Data Link) 4:4:4, (2 x BNC)
• 4K/UltraHD
• Поддержка 1D LUT

Аналоговые видеовыходы

• Композитный/S-Video (Y/C) (1 x BNC/2x BNC + адаптер)
• NTSC, NTSCJ, PAL
• Компонентный (3 x BNC)
• HD: YPbPr, RGB
• SD: YPbPr, RGB (компонентный режим)
• SMPTE/EBU N10, Betacam 525 line, Betacam 525J, RGB
• 12-битный аналогово-цифровой конвертер с 8-кратным оверсемплингом
• +/- 0,2 дБ на частотном диапазоне 5,0 МГц Y
• +/- 0,2 дБ на частотном диапазоне 1 МГц C
• 0,5% 2T (импульсный отклик)
• Разница фаз <1%
• Разница усиления <1%
• Несогласованность сигналов Y/C менее 1 нс

Downstream-кейер

Позволяет накладывать графику с альфа-каналом на живой видеопоток, маску или кадровый буфер, или содержимое кадрового буфера на входящий видеопоток или маску.

Цифровой аудиовход

• 16-канальный 24-битный вложенный SDI-звук с частотой дискретизации 48 кГц и синхронизацией
• 8-канальный 24-битный AES/EBU-звук с частотой дискретизации 48 кГц, синхронизацией или без синхронизации и конвертером частот дискретизации (подключается при помощи 4-х разъемов BNC на коммутационном кабеле)
• 16-канальный 24-битный AES/EBU-звук с частотой дискретизации 48 кГц и синхронизацией (подключается при помощи 4-х разъемов BNC на опциональном коммутационном боксе AJA K3G-Box)

Понижающая конверсия

• Аппаратная 10-битная.
• Режим «Anamorphic»: полноэкранный.
• Режим «Letterbox»: изображение уменьшается с добавлением черных полос сверху и снизу и сохранением соотношения сторон.
• Режим «Crop»: изображение обрезается до нового размера экрана.

Цифровой аудиовыход

• 16-канальный 24-битный вложенный SDI-звук с частотой дискретизации 48 кГц и синхронизацией
• 8-канальный 24-битный вложенный HDMI-звук с частотой дискретизации 48 кГц и синхронизацией
• 8-канальный 24-битный AES/EBU-звук с частотой дискретизации 48 кГц, синхронизацией или без синхронизации и конвертером частот дискретизации (подключается при помощи 4-х разъемов BNC на коммутационном кабеле)
• 16-канальный 24-битный AES/EBU-звук с частотой дискретизации 48 кГц и синхронизацией (подключается при помощи 4-х разъемов BNC на опциональном коммутационном боксе AJA K3G-Box)

Повышающая конверсия

• Аппаратная 10-битная.
• Режим «Anamorphic»: полноэкранный.
• Режим «Pillar box 4:3»: отображается как отцентрированное изображение с соотношением сторон 4:3 с черными боковыми полосами.
• Режим «Zoom 14:9»: отображается как изображение с соотношением сторон 4:3, увеличенное под соотношение 14:9 с черными боковыми полосами.
• Режим «Zoom Letterbox»: отображается как изображение, увеличенное до заполнения всего экрана.
• Режим «Zoom Wide»: отображается как изображение, одновременно увеличенное и растянутое по горизонтали до заполнения экрана с соотношением сторон 16:9. Данный режим может привнести некоторое искажение в исходные пропорции.

Кросс-конверсия

• Аппаратная 10-битная.
• Из 1080i в 720P.
• Из 720P в 1080i.
• Из 720P в 1080PsF.

Преобразование кадровых форматов: из SD в SD.

• Режим «Letterbox»: преобразовывает SD изображение из режима «anamorphic» в режим «letterbox».
• Режим «H Crop»: сжимает изображение по горизонтали. Преобразовывает анаморфное SD изображение в полнокадровое.
• Режим «SD Pillarbox»: центрирует анаморфное изображение с добавлением черных боковых полос.
• Режим «V Crop»: преобразовывает «SD letterbox» материал в анаморфный формат.

Таймкод

• Вход и выход LTC-таймкода (через индивидуальные разъемы BNC)

Управление внешними устройствами

• Протоколы RS-422 и 9-контактный Sony (через интерфейсный кабель или коммутационный бокс AJA K3G-Box)

Вход опорного сигнала

• Поддержка стандартов Analog Color Black (1V) и Composite Sync (2 или 4V)
• Сквозной интерфейс
• 75 Ом на опциональном коммутационном боксе AJA K3G-Box, законцовывается на прилагаемом интерфейсном кабеле.
