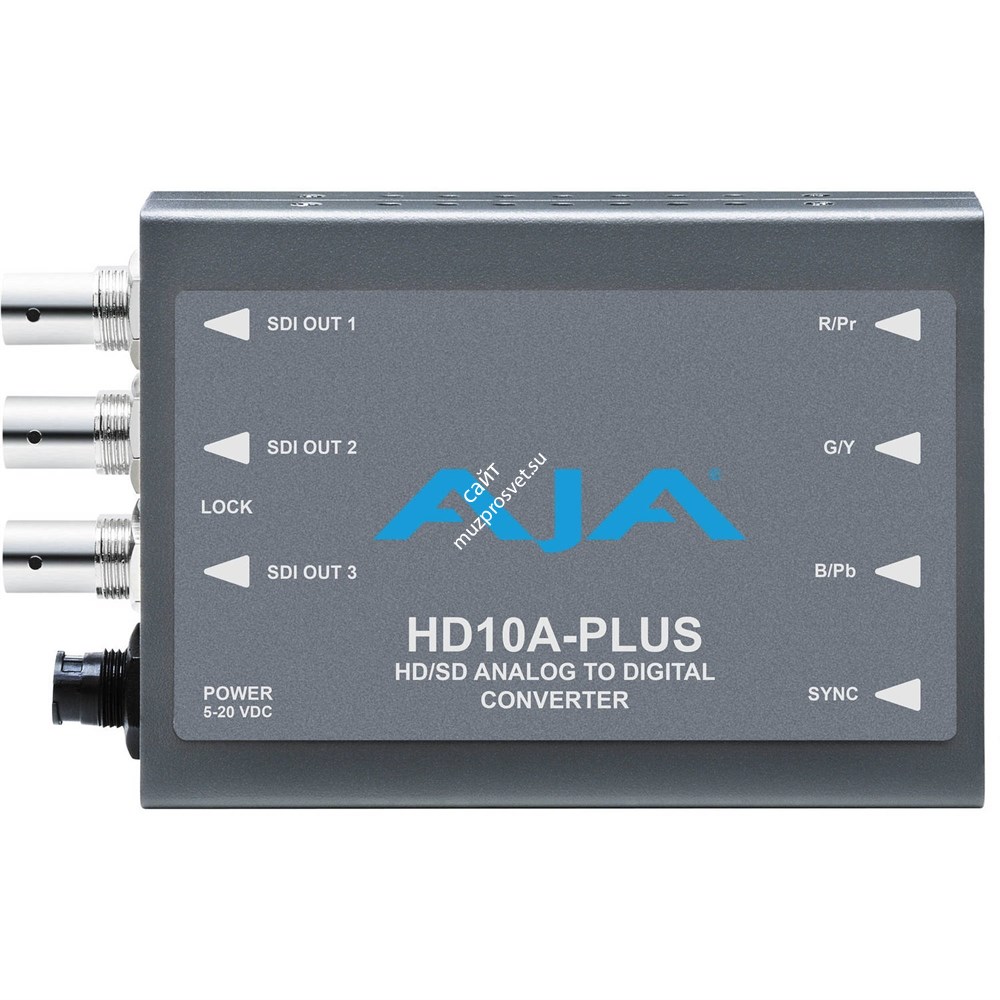

AJA HD10A-Plus

AJA HD10A-Plus.

Компактный высококлассный 10-битный конвертер AJA HD10A-Plus преобразовывает аналоговые сигналы в цифровые, что широко применяется в HD-производстве. Такие устройства, как VTR-деки, видеокамеры, ПК с HD RGB-выводом и другое аналоговое оборудование при помощи AJA HD10A-Plus снабжаются HD- или SD-SDI-выходами.

В наличии у AJA HD10A-Plus:

• компонентный RGBS-, HD RGB- и YpbPbr - вход, который обладает полной поддержкой пропускной способности данных форматов;
• HD/SD-SDI-выход – 3 шт.;
• поддержка с синхронизацией по внешнему/внутреннему сигналу форматов 1080psf, 1035i, 1080i, и 720p;
• поддержка SD-режима в случае надобности вывода сигнала в формате PAL и NTSC.

Великолепное соотношение цена/возможности

Конвертер AJA HD10A-Plus разработан на платформе современного аналогово-цифрового конвертера AJA HD10A, с использованием новаторских электронных узлов, которые обладают тем же уровнем качества, но со значительно меньшей ценой. Благодаря полностью 10-битной цепи обработки достигается наивысшее качество изображения на выходе.

Мультиформатность

Устройство AJA HD10A-Plus совместимо со значительным количеством аналогового оборудования – начиная с VTR-дек, оборудованных компонентным выходом для ПК и HD-камер до ПК оборудованных выводом RGB-сигнала. Использование этого конвертера позволяет дать вторую жизнь несколько устаревшим аналоговым приборам, дав им возможность коммутации с цифровыми устройствами.

Простое управление

Управление конвертером AJA HD10A-Plus выполняется при помощи DIP-переключателей, располагающихся на корпусе устройства, что позволяет легко регулировать параметры его работы в «полевых» условиях, к примеру в студийной аппаратной, AV-инсталляции либо в мобильном рэке. Интерфейс управления конвертером понятен на интуитивном уровне.

Компактность

Малое энергопотребление и небольшие габариты конвертера AJA HD10A-Plus наделяют его отличными возможностями для работы во время съемок прямо на съемочной площадке. Там он может получать питание от батареи, в AV-инсталляциях либо студийных.

Ключевые особенности:

• Конфигурирование с помощью DIP-переключателей на корпусе конвертера
• 10-битный аналогово-цифровой HDTV-конвертер
• Компонентный HD RGB- или YPbPr-вход с полной пропускной способностью
• Мультистандартная поддержка
• 3 HD-SDI-выхода
• Поддержка SD-режима
• Низкое энергопотребление
• Синхронизация по внутреннему или внешнему сигналу
• Питание 5 – 20 В DC

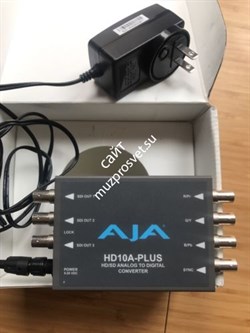

• универсальный блок питания AJA DWP-U-R1 входит в комплект

Технические характеристики:

Поддерживаемые форматы

• 720p 50/59.94/60 Гц
• 1080psf 23.98/24/25 Гц
• 525i/625i, 1080i 50/59.94/60 Гц

Входы

• Синхровход, BNC
• SD компонентный (Betacam,EBU-N10)/композитный/YC (S-Video), BNC
• HD компонентный YPbPr, RGB (SMPTE-274), BNC

Выходы: HD/SD-SDI, SMPTE-259/292/296M 3 x BNC

Частотный диапазон

• Y +0, -0,5 дБ до 30 МГц
• C +/- 0.25 дБ до 15 МГц

Управление

• Формат (YPbPr/RGB)
• DIP-переключатели на корпусе конвертера
• S-Video (выкл/вкл) (только в SD-режиме)
• Синхросигнал (внутренний/внешний)
• Защитный интервал (вкл/выкл) (только в SD-режиме)
• Компонентный/композитный (только в SD-режиме)
• NTSC-J (выкл/вкл) (только в SD-режиме)

Дополнительно:

• Питание: +5 - +20 В DC, 4 Вт
• Размеры: 14,7 х 7,9 х 2,5 см
