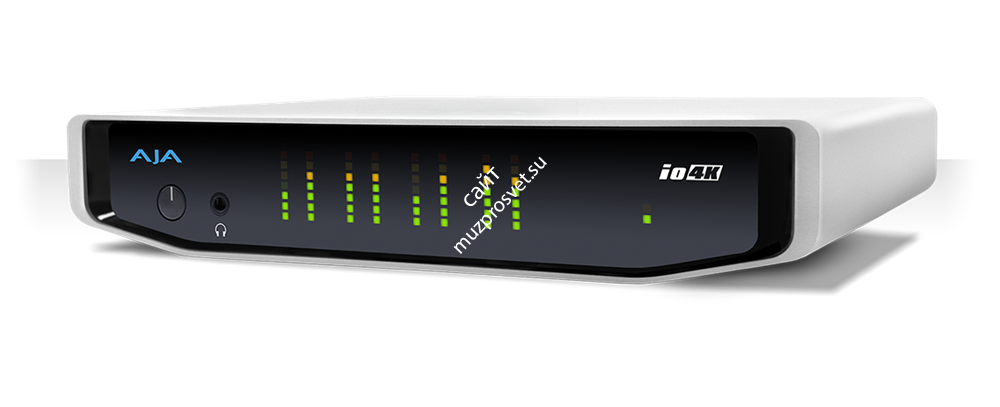

AJA Io 4K

4K- и HD-видеоинтерфейс с поддержкой технологии Thunderbolt 2

AJA Io 4K считается современным эволюционным устройством, которое способно захватывать и выводить видео. Данное устройство имеет весь необходимый набор профессиональных аудио- и видеоинтерфейсов, и способно поддерживать новейшие UltraHD и 4K-устройства. Хост-интерфейс Thunderbolt 2 дает возможность AJA Io 4K работать с огромным спектром форматов - от простейшего SD до 4K, UHD и HD, а также подключаться через HDMI и SDI.

Коммутационные профессиональные возможности

Устройство AJA Io 4K имеет все интерфейсы, которые являются необходимыми в современном видеопроизводстве. При помощи входа/выхода HDMI 1.4, а также BNC-разъемов (полноразмерных), видеоинтерфейс AJA Io 4K может функционировать с профессиональным 4 x SDI 4K-сигналом и, помимо этого, еще и захватывать и выводить через HDMI 4К-изображения, благодаря чему можно применять более популярное оборудование 4К.

AJA Io 4K во время работы в 4К-разрешении в одно время на отдельный BNC-разъем выводит пониженный HD-SDI-сигнал. Этот разъем может также использоваться для вывода 4К-проекта на рекордер НD и в дальнейшем выводить в эфир записанный материал и для мониторинга изображений 4К во время постпродакшн на HD-мониторах.
Устройство AJA Io 4K может поддерживать встроенный 8-ми канальный HDMI-звук и 16-ти канальный SDI. К тому же, в нем имеются аналоговые аудиовыходы на обычном интерфейсном кабеле, который имеет разъем DB-25. Стерео-мониторинг возможен при помощи 2-ух RCA-разъемов. Подключить наушники mini-TRS можно благодаря разъему на передней панели.

Чтобы интегрировать AJA Io 4K в большие производственные среды, его нужно синхронизировать по внешнему синхросигналу. Выход и вход LTC дает гарантию, что захваченный материал, благодаря AJA Io 4K, будет производиться с корректным тайм-кодом. Управление ленточными деками осуществляется при помощи порта RS-422, который также ведет захват и вывод на них с покадровой точностью.

Перспективность устройства

Так как камеры, имеющие высокое разрешение, становятся все популярнее, множество студий отдает предпочтение съемке в максимально высоком разрешении даже в том случае, если финальный результат будет транслироваться в HD- или SD-формате. В будущем такой подход позволит осуществлять ремастеринг с максимальным разрешением.

Устройство AJA Io 4K часто применяется в HD- и SD-проектах и в любой момент позволяет перейти на воспроизведение видео с разрешением более качественным. Благодаря понижающему интегрированному конвертеру реального времени, есть возможность  работать с разрешением боле высокого качества и создавать копии необходимых материалов небольшого разрешения без необходимости в монтаже или повторном захвате. AJA Io 4K, имея огромную функциональную мощь, является достаточно компактным и может поместиться в рюкзаке, что позволяет его брать на выездные проекты.

Производительность и функциональность

Технология Thunderbolt 2 имеет отличную пропускную способность и это при том, что используется один Thunderbolt 2-кабель. Из этой увеличенной производительности устройство AJA Io 4K имеет свою выгоду, так как есть возможность вести захват и выводить 4К-сигнал.

В Thunderbolt 2 имеется 2 порта, которые дают возможность подключать по цепочке к AJA Io 4K другие дополнительные устройства. К ним относятся системы хранения большой емкости и дисплеи с высоким разрешением. Благодаря этому создается портативное решение, которое отвечает всем требованиям профессионального производства видео.

Совместимость AJA Io 4K

Для вещания и постпродакшн AJA Io 4K можно интегрировать со всеми ведущими программными решениями, к которым относятся:

• Telestream Wirecast 5;
• Apple Final Cut Pro X;
• AJA Control Room;
• Adobe Creative Cloud и другие.

Io 4K также дает возможность пользоваться программными инструментами, которые наиболее подходят для рабочих процессов пользователя.

Ключевые особенности

• Два порта Thunderbolt 2
• Поддержка 16-канального вложенного SDI-звука
• Вывод аналогового звука через разъем DB-25
• Выход на наушники с регулировкой громкости для работы в мобильных условиях
• Одновременный вывод через SDI и HDMI
• Порт управления VTR-устройствами RS-422, синхровход, вход LTC
• Понижающая конверсия реального времени из 4K в HD для мониторинга на дисплеях с интерфейсами HD-SDI и HDMI
• 4 двунаправленных разъема 3G-SDI
• Поддержка высококачественных 10-битных рабочих процессов с цветовым разрешением 4:2:2 и 4:4:4
• Поддержка любых Thunderbolt2-соместимых систем для работы с 4K-материалом в 10-битном качестве
• Обратная совместимость с технологией Thunderbolt первого поколения
• Вход и выход 4K/UHD HDMI
• Разъем питания XLR 12 В для работы от батарей или бытовой электрической сети (AC)
• Поддержка 8-канального вложенного HDMI-звука

Технические характеристики
Видеоформаты

SD

• 525i 29.97
• 625i 25

HD

• 720P 50, 59.94, 60
• 1080i 50, 59.94, 60
• 1080PsF 23.98, 24, 25, 29.97, 30
• 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

2K

• 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• 2048 x 1080PsF 23.98, 24, 25, 29.97, 30

4K

• 3840 x 2160P 23.98, 24, 25, 29.97, 30
• 3840 x 2160PsF 23.98, 24, 25
• 4096 x 2160P 23.98, 24, 25, 29.97, 30
• 4096 x 2160PsF 23.98, 24, 25

Видеовходы

• 3G/SD/HD SDI, SMPTE-259/292/296/424, 8- или 10-битные
• Single Link 4:2:2 или 4:4:4 (1 x BNC)
• Dual Link HD 4:4:4 (2 x BNC)
• 2K HSDL (High Speed Data Link) 4:4:4, (2 x BNC)
• 4K/QuadHD 4:4:4 (4 x BNC)
• HDMI v1.4
  • 30/36 бит на пиксель, RGB или YUV, 2,25 Гбит/с
  • SD, HD, 1080p-50/60, 4K, 2K и поддержка стереоскопического HD-материала

Видеовыходы

• 3G/SD/HD SDI, SMPTE-259/292/296/424, 8- или 10-битные
• Single Link 4:2:2 или 4:4:4 (1 x BNC)
• Dual Link HD 4:4:4 (2 x BNC)
• 2K HSDL (High Speed Data Link) 4:4:4, (2 x BNC)
• 4K/QuadHD 4:4:4 (4 x BNC)
• HDMI v1.4
  • 30/36 бит на пиксель, RGB или YUV, 2,25 Гбит/с
  • SD, HD, 1080p-50/60, 4K, 2K и поддержка стереоскопического HD-материала

Цифровой аудиовход

• 16-канальное 24-битное вложенное SDI-аудио, частота дискретизации 48 кГц, с синхронизацией
• 8-канальное 24-битное вложенное HDMI-аудио, частота дискретизации 48 кГц, с синхронизацией

Цифровой аудиовыход

• 16-канальное 24-битное вложенное SDI-аудио, частота дискретизации 48 кГц, с синхронизацией
• 8-канальное 24-битное вложенное HDMI-аудио, частота дискретизации 48 кГц, с синхронизацией

Аналоговые аудиовыходы

• 8 каналов, 24-битное цифро-аналоговое преобразование, частота дискретизации 48 кГц, симметричные разъемы (8 x XLR на интерфейсном кабеле DB-25)
• +24dbu Full Scale Digital (0dbFS)
• Частотный диапазон: 20 – 20 кГц (+/- 0,2 дБ )

Downstream-кейер

• Поддерживает наложение графики с альфа-каналом на видеосигнал, максу или кадровый буфер, или содержимое кадрового буфера через входящий видеосигнал или маску.

Понижающая конверсия форматов 4K и UHD

• Конверсия в реальном времени с выводом на отдельный выход (1 x BNC)
• Понижающая конверсия 4K в 2K
• Понижающая конверсия UltraHD в HD

Синхровход и вход/выход LTC

• 1x BNC LTC-выход
• 1 x BNC может быть назначен на прием синхросигнала или LTC-сигнала

Синхросигнал:

• Аналоговая синхронизация Color Black (1V) или Composite Sync (2 или 4V)
• Без прерывания

Физические параметры

• Хост-интерфейс: Thunderbolt 2 (2 порта)
• Питание: 10 – 20 В, 30 – 60 Вт*
