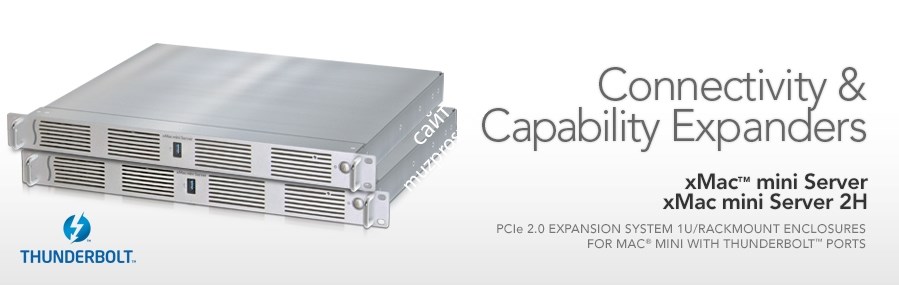

Sonnet xMAC mini 2H Server

Sonnet xMAC mini 2H Server.

Преображение Mac mini с технологией Thunderbolt в полноценный расширяемый рэковый сервер
Рассматриваете вариант приобретения стоечного компьютера? Или подумываете сменить устаревающую систему Apple Xserve? Во многих инсталляциях Mac mini или Mac mini c операционной системой OS X Server и технологией Thunderbolt с легкостью могут заменить полноразмерные серверы. Но компактные размеры и форм-фактор Mac mini могут ограничивать его потенциал. Наиболее критичным моментом является то, что он не имеет слотов для установки плат PCIe, которые могли бы расширить функциональность и коммутационные возможности компьютера. Рэковая (1RU) система расширения Sonnet xMac mini Server PCIe 2.0 позволяет решить эту проблему и открыть большую дорогу для потенциала Mac mini.

Взяв за основу удачное решение Sonnet RackMac mini, представляющее собой шасси для двух Mac mini, инженеры компании Sonnet создали рэковый корпус высотой 1RU, который надежно удерживает внутри себя один Mac mini и обеспечивает его эффективным охлаждением. Затем, вдохновившись спросом на линейку Thunderbolt 2-шасси для PCIe-плат Sonnet Echo Express, они добавили два слота расширения PCIe 2.0 (с блоком питания и вентиляторами охлаждения), которые подключались к PCIe-шине и шине питания Mac mini через порт Thunderbolt. При этом второй порт Thunderbolt 2 остался доступен для подключения дополнительных Thunderbolt-устройств. Для большего удобства Sonnet xMac mini Server имеет на передней панели разъем USB 3.0 и кнопку питания, в то время как на заднюю панель устройства выводятся интерфейсы Gigabit Ethernet, HDMI и два порта USB 3.0. Питание слотов PCIe включается и отключается вместе с питанием Mac mini. Для совместимости с более широким рядом популярных мобильных стоек, тележек и портативных рэковых кейсов четвертое поколение Sonnet xMac mini Server имеет глубину всего 45 см.

Sonnet xMac mini Server сочетает в себе удачную конструкцию рэкового корпуса RackMac mini с функциональностью Thunderbolt-шасси для PCIe-плат Sonnet Echo Express, позволяя тем самым превратить Mac mini с технологией Thunderbolt из простого сервера в нечто гораздо большее.

Архитектура четвертого поколения
Новое четвертое поколение системы Sonnet xMac mini Server сочетает в себе лучшие достижения предыдущих моделей с поддержкой одной полноразмерной PCIe-платы, одной платы половинной высоты и половинной длины с креплением для дочерней платы.

Thunderbolt 2-расширение
Второй порт Thunderbolt 2 позволяет по цепочке подключить дополнительное периферийное Thunderbolt-оборудование.

Поддержка широкого ряда PCIe-плат
Поддерживает адаптеры Fibre Channel, сетевые карты 10 Gigabit Ethernet, профессиональные платы захвата и вывода, SAS/SATA RAID-контроллеры, профессиональные звуковые платы и прочие PCIe-платы.

Два PCIe-слота + новейшие интерфейсы подключения
Два PCIe-слота предоставляют гибкие возможности расширения системы. Порт USB 3.0 на передней панели позволяет быстро и удобно подключать USB-периферию к системе, в то время как задняя панель обеспечивает удобное подключение кабелей Gigabit Ethernet, USB 3.0 и HDMI.

Воздушное охлаждение и энергоэффективность
Скорость вращения вентиляторов автоматически подстраивается к индивидуальным особенностям той или иной конфигурации. Функция энергосбережения гарантирует, что при отключенной системе питание с установленных PCIe-плат также будет снято.

Централизованный распределитель питания
снабжает энергией как компьютер, так и слоты PCIe, подключаясь при этом к электросети одним кабелем.

Совместимость с мобильными стойками
Sonnet xMac mini Server имеет глубину менее 18-ти дюймов, что позволяет встраивать её в большинство популярных мобильных стоек, тележек и портативных рэковых кейсов.

Новый великолепный дизайн
Благодаря тысячам устройств Sonnet xMac mini Server, ежедневно используемых по всему миру для самых различных задач, компания Sonnet получает огромное количество отзывов от пользователей, в результате чего система обновляется с учётом наиболее значимых замечаний. Новое четвертое поколение системы Sonnet xMac mini Server сочетает в себе лучшие достижения предыдущих моделей и новые функции, делающие эту систему наиболее совершенной из подобных. Sonnet xMac mini Server отныне комплектуется технологией Thunderbolt 2, которая делает её полностью совместимой с новым Mac mini (выпуск конца 2014 года) с двумя портами Thunderbolt 2. Sonnet xMac mini Server поддерживает установку одной полноразмерной PCIe-платы и одной платы половинной высоты и половинной длины. Если вам необходимо установить плату PCIe, которая включает в себя дочернюю плату, например, RME HDSPe MADI FX, Blackmagic Design DeckLink 4K Extreme или Lynx AES16e-50, предлагающееся крепление позволит надежно закрепить дочернюю плату внутри шасси вместе с основной и оставит второй PCIe-слот открытым для установки ещё одной PCIe-платы. На задней панели устройства присутствуют отверстия для установки двух разъёмов BNC, используемых для вывода HD-SDI-сигнала видеокарты RED ROCKET, или для MADI- и синхровхода платы HDSPe MADI FX. Блок питания повышенной мощности и разъем дополнительного питания позволит устройству Sonnet xMac mini Server поддерживать еще больше плат расширения, чем когда-либо.

С расчетом на будущее
Sonnet xMac mini Server предоставляет легкий доступ к PCIe-слотам и портам компьютера. Необходимо лишь ослабить два винта и сдвинуть верхнюю крышку. Установка плат внутрь системы не составит труда. Входящий в комплект Thunderbolt-кабель позволит соединить между собой порт Thunderbolt 2 компьютера Mac mini и один из Thunderbolt 2-портов Sonnet xMac mini Server. Второй Thunderbolt-порт Sonnet xMac mini Server позволит подключить дополнительные Thunderbolt-устройства по цепочке. В качестве таких устройств могут выступать, например, дополнительное шасси Sonnet Echo Express III-R, Apple Thunderbolt Display, платы видеозахвата и системы хранения данных.

Расширение до необходимых масштабов
Sonnet xMac mini Server в качестве контроллера метаданных для Xsan? Да. Sonnet xMac mini Server в качестве станции видеозахвата некомпрессированного HD-видео? Конечно. Sonnet xMac mini Server в качестве виртуальной станции отстройки живого звука (саундчека), профессиональной DAW-станции или станции аудиозаписи? Легко. Это решение компании Sonnet позволит расширить возможности вашего Mac mini так, как вы и представить себе не могли.

Эффективное охлаждение
Четвертое поколение шасси Sonnet xMac mini Server получило универсальный блок питания мощностью 150 Вт с разъемом дополнительного питания для таких плат, как Avid Pro Tools HDX и RED ROCKET. Вентиляторы с изменяемой скоростью вращения гарантируют эффективное охлаждение PCIe-плат и, одновременно, тихую работу системы. Вентиляторный модуль системы Sonnet xMac mini Server прекрасно справляется с охлаждением горячих PCIe-плат, гарантируя их стабильную работу в условиях повышенной нагрузки.

Скорость в самой сути
Представленные в конце 2014 года Mac mini, обладающие 20-гигабитной технологией Thunderbolt 2, уже здесь. Первое 10-гигабитное поколение интерфейса Thunderbolt на более ранних моделях компьютеров предоставляло внушительную пропускную способность для внешних расширений, более чем достаточную для обеспечения максимальной производительности большинства PCIe-плат. Однако некоторые высокопроизводительные платы, такие как RED ROCKET, контроллеры 16Gb Fibre Channel, многопортовые сетевые адаптеры 10 Gigabit Ethernet и другие ресурсоемкие устройства требовали большей пропускной способности. 20-гигабитный интерфейс Thunderbolt 2 системы Sonnet xMac mini Server использует все преимущества увеличенной пропускной способности, гарантируя оптимальную производительность подключенных к Mac mini плат PCIe. Если же вам необходимо подключить периферийные устройства, укомплектованные 10-гигабитными портами Thunderbolt, то никаких проблем — Sonnet xMac mini Server полностью совместим с устройствами первого поколения Thunderbolt.

Продуманный дизайн — и внутри, и снаружи
Sonnet xMac mini Server обладает множеством дизайнерских и инженерных находок. Блок питания и вентиляторный модуль может заменяться пользователем. Порт USB 3.0 на передней панели системы соединен с портом на задней панели Mac mini, позволяя тем самым удобно подключать клавиатуру, мышь или внешние жесткие диски к компьютеру. Остальные интерфейсы Mac mini выведены на заднюю панель системы, что обеспечивает легкий доступ к портам Gigabit Ethernet, USB 3.0, HDMI и разъему питания. Отверстие на задней панели позволяют проложить к компьютеру дополнительные кабели и аккуратно закрепить их внутри корпуса, оберегая от случайного отключения. Один из разъемов USB 3.0 на корпусе Mac mini остается свободным для подключения ключей безопасности, используемых различными приложениями, например, iLok. Смонтированный на передней панели включатель питания позволяет включать и выключать компьютер без необходимости тянуться до задней панели. Питание PCIe-плат отключается и включается вместе с питанием компьютера, обеспечивая дополнительное энергосбережение. Отверстие на передней панели xMac позволяет видеть светящийся индикатор Mac mini. Центральный распределитель питания, обеспечивающий энергией и PCIe-слоты, и Mac mini, позволяет подключать систему к электросети только одним кабелем. Фиксатор для Thunderbolt 2-кабелей(4) и отверстия под кабельные стяжки обеспечивают надежное закрепление всех проводов, исключая их случайное отсоединение. Просверленные на боковых панелях xMac mini Server отверстия подходят для установки рэковых салазок Sonnet Rack Slide Sets, которые позволят удобно извлекать систему из стойки при необходимости.

Фиксатор Thunderbolt-кабелей в комплекте
Компания Sonnet включила в комплект специальный фиксатор, надежно удерживающий Thunderbolt 2-разъемы внутри корпуса Sonnet xMac mini Server. Фиксатор прост в установке и позволяет предотвратить случайное отключение кабелей.

Основные особенности:

• Перспективность. Как только 40-гигабитная технология Thunderbolt 3 выйдет в свет, пользователи смогут обновить данную систему расширения простой переустановкой Thunderbolt-контроллера
• Дополнительные коммутационные и функциональные возможности для Mac mini. Два слота PCIe 2.0, подключенные к Mac mini по технологии Thunderbolt, поддерживают работу с высокопроизводительными платами расширения
• Оптимизация под серверные задачи. Рэковый корпус высотой 1RU с заменяемыми пользователем вентиляторами, блоком питания и интегрированными кабельными аксессуарами
• Поддержка различных плат PCIe: адаптеры Fibre Channel, профессиональные платы видеозахвата, SAS/SATA RAID-контроллеры и прочиеPCIe-платы
• Интерфейс Thunderbolt 2. Максимальная производительность Mac mini с технологией Thunderbolt 2, а также обратная совместимость с Mac mini и прочими устройствами, снабженными 10-гигабитной технологией Thunderbolt
• Поддержка дополнительных Thunderbolt-устройств. Второй порт Thunderbolt позволяет подключить по цепочке несколько дополнительныхThunderbolt-устройств
• Управление с передней панели. Кнопка питания на передней панели устройства включает питание Mac mini. Порт USB 3.0 позволяет подключить клавиатуру, мышь, внешний диск и другое оборудование без необходимости доступа к задней панели компьютера
• Питание для высокопроизводительных плат. Интегрированный блок питания мощностью 150 Вт обеспечит необходимым питанием любую установленную плату, а кабель дополнительного питания позволит использовать особо прожорливые платы, такие как Avid Pro Tools HDX или RED ROCKET
• Задняя коммутационная панель. Порты Gigabit Ethernet, USB 3.0 и HDMI смонтированы на задней панели системы, что обеспечивает легкий доступ к ним
• Эффективное энергопотребление. Скорость вращения вентиляторов охлаждения регулируется в зависимости от требований каждой конфигурации, а автоматическое включение-отключение питания слотов расширения гарантирует, что электроэнергия не будет расходоваться вхолостую при выключенном компьютере.

Характеристики.

Внешние разъемы:

• 2 порта Thunderbolt 2
• порт RJ-45 Gigabit Ethernet
• 3 порта USB 3.0
• порт HDMI

Слоты расширения:

• слот x16 (электрическая совместимость с x4) PCIe 2.0 полной длины
• слот x8 (электрическая совместимость с x4) PCIe 2.0 половинной длины

Внутренние разъемы:

• 6-контактный Mini-Fit Jr (обеспечивает дополнительным питаниемPCIe-платы, нуждающиеся в нём)
• разъем питания C-8

В комплекте:

• Sonnet xMac mini Server
• Крепление для дочерней платы
• Thunderbolt-кабель
• Фиксатор Thunderbolt-кабелей
• Кабель питания
• Документация
