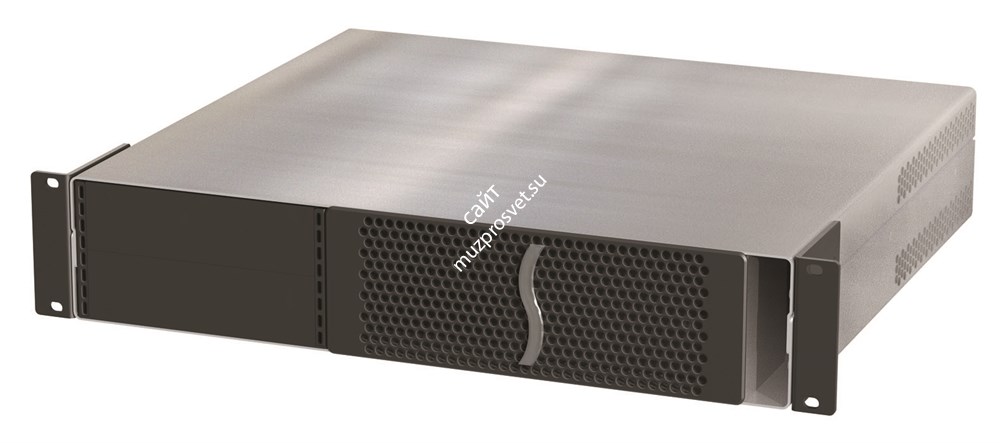

Sonnet PCI Express Expansion Chassis, Desktop, Three slots for Mac Pro & PCs

Sonnet PCI Express Expansion Chassis, Desktop, Three slots for Mac Pro & PCs.

Остался последний PCIe-слот? У вас есть шанс установить еще три PCIe-платы!

Современные сверхлегкие ноутбуки, миниатюрные и моноблочные настольные компьютеры имеют огромную вычислительную мощь. Мощь, которая по мнению многих людей доступна лишь полноразмерным стационарным системам. Компактные размеры и высокая портативность делают такие компьютеры более привлекательными. Но для профессионалов творческих сфер одной лишь вычислительной мощи недостаточно. Ключевым примером может служить новый Mac Pro. Будучи чрезвычайно производительным и снабженным портами Thunderbolt 2 и USB 3.0 этот маленький монстр страдает от отсутствия слотов расширения PCIe,необходимых для установки специальных плат, таких как видеоинтерфейсы, видеоускорители и высокоскоростные контроллеры систем хранения данных или сетевые адаптеры. Выпустив шасси Echo Express III-R, компания Sonnet создала решение, использующее преимущество технологи Thunderbolt, которое позволяет вывести PCIe-слоты за пределы компьютера. Это настольное Thunderbolt-шасси для PCIe-плат делает возможным подключение трех профессиональных плат видеозахвата, аудиоинтерфейсов, SAS- и SATA-адаптеров, контроллеров 16Gb и 8Gb Fibre Channel, сетевых адаптеров 10 Gigabit Ethernet и RAID-контроллеровс компьютерами Mac, оснащенными портами Thunderbolt.

Поддерживая 20-гигабитную технологию Thunderbolt 2, обладающую внушительной пропускной способностью и поддерживающую наиболее ресурсоемкие современные PCIe-платы, Sonnet Echo Express III-R предоставит вам максимальную производительность при подключении к компьютеру с портами Thunderbolt 2. Шасси Sonnet Echo Express III-R также полностью совместимо с компьютерами, обладающими 10-гигабитной технологией Thunderbolt, и поддерживает полную производительность большинства PCIe-плат.

Три слота. Никаких компромиссов.

Sonnet Echo Express III-R обладает универсальным блоком питания мощностью 300 Вт и 75-ваттным разъемом питания для плат,нуждающихся в дополнительном питании, таких как Avid Pro Tools|HDX и новая RED ROCKET-X. Даже обладая такой мощностью, Sonnet Echo Express III-R бережно относится к окружающей среде: устройство автоматически отключается вместе с компьютером. Применение больших вентиляторов со сниженной скоростью вращения делает эту модель чрезвычайно тихой для пользователя. Два разъема Thunderbolt поддерживают последовательное подключение до шести устройств к одному порту компьютера.

Скорость в самой сути

Компьютеры с 20-гигабитной технологией Thunderbolt 2 уже здесь. Оригинальный 10-гигабитный интерфейс Thunderbolt предоставлял пропускную способность более чем достаточную для большинства PCIe-плат. Однако некоторые из них, такие как RED ROCKET,хост-контроллеры 16 Gb Fiber Channel, многопортовые 10 Gb Ethernet-адаптеры или же несколько высокопроизводительных плат,требовали больше 10 гигабит/с. Технология Thunderbolt 2 устраняет этот барьер, обеспечивая более широкую полосу пропускания для ресурсоемких задач. Используя 20-гигабитную технологию Thunderbolt 2,шасси Sonnet Echo Express III-D гарантирует оптимальную производительность любой совместимой системы. Также шасси Sonnet Echo Express III-D обратно совместимо с компьютерами, оснащенными 10-гигабитными портами Thunderbolt.

Продуманный дизайн: и внутри, и снаружи

Изготовленный из прочного и легкого алюминиевого сплава, корпус модели Sonnet Echo Express III-R надежно защищает установленные внутри PCIe-платы, а также обеспечивает максимальный воздушный поток внутри корпуса независимо от места установки шасси в стойке. Вентиляторы с контролируемой скоростью вращения и смоделированная в специализированной компьютерной системе схема движения воздушных потоков гарантирует, что даже самые горячие платы расширения не будут нуждаться в установке дополнительной PCIe-платы охлаждения, которая могла бы отнять один из трех слотов. Поскольку повышение и понижение скорости вентиляторов изменяется автоматически, нет необходимости её настройки в ручном режиме. Так как Thunderbolt-шасси Sonnet Echo Express автоматически включается и выключается вместе с компьютером, у него нет соответствующего включателя на корпусе. Модель III-R имеет настраиваемые съемные рельсы, позволяющие надежно закрепить шасси в рэковой стойке глубиной от 16″ до 24″. Кроме того, в шасси III-R достаточно места для установки процего оборудования. Используя опциональное мобильное шасси Sonnet Echo Express III-R Mobile Rack Kit, вы можете установить два 5,25-дюймовых устройства (приобретаются отдельно) внутрь III-Rи не занимать при этом допольнительного места в стойке.

Потише, пожалуйста!

Шасси Sonnet Echo Express III-D было разработано с особым вниманием к производимому им шуму. Таким образом, его будет комфортно использовать в средах чувствительных к этому параметру. Данная модель — одна из самых тихих в линейке Thunderbolt-шасси Sonnet Echo. Её двойные, ультратихие, управляемые вентиляторы ускоряют естественную конвекцию горячего воздуха, производимого установленными PCIe-платами. Особым образом сконструированные отверстия Вентури сочетаются с решетками низкого аэродинамического сопротивления, обеспечивая тем самым сниженную скорость воздушных потоков, пониженную турбулентность и, как следствие,пониженную шумность.

Таблица Thunderbolt-совместимых PCIe-плат

Sonnet Echo Express III-R поддерживает установку трех полноразмерных PCIe-плат одинарной ширины или одной полноразмерной платы двойной ширины плюс одной платы одинарной ширины. Таким образом, Sonnet Echo Express III-R совместимо с любой Thunderbolt-совместимой платой,присутствующей на современном рынке. Платы стандартов PCIe 1.1, PCIe 2.0 и PCIe 3.0 также поддерживаются.Поддержка любых Thunderbolt-совместимых плат

Поддержка плат RED Rocket

Если вы являетесь пользователем платы RED Rocket, то знаете, что она занимает два PCIe-слота: один под саму плату и другой под разъемную планку (для вывода HD-SDI-сигнала). Инженеры компании Sonnet разработали шасси Sonnet Echo Express III-D и Sonnet Echo Express III-R таким образом, чтобы плата работала только с одним слотом без ущерба для её коммутационных возможностей. В корпусе этих моделей имеются отверстия под установку двух разъемных планок,которые позволяют установить плату RED Rocket в один слот, планку закрепить в отверстии и оставить при этом два других PCIe-слота свободными. Увеличенная пропускная способность технологи Thunderbolt 2 также позволит удвоить пропускную способность плат ROCKET.

Подключение BNC-кабелей

На задней панели Sonnet Echo Express III-D имеются два отверстия под BNC-разъемы, позволяющие установить плату RED ROCKET без специального крепления с BNC-разъемами, которое обычно занимает дополнительный PCIe-слот.

Фиксатор Thunderbolt-кабелей в комплекте

Компания Sonnet включила в комплект Thunderbolt-шасси Echo специальный фиксатор, надежно удерживающий Thunderbolt-разъемы⁽³⁾, подключенные к нему. Фиксатор прост в обращении и позволяет предотвратить случайное отключение кабелей.

Настольное или рэковое размещение

Thunderbolt-шасси Sonnet Echo Express III доступно в двух вариантах исполнения: III-D (настольное) и III-R (рэковое). Форм-фактор модели III-D позволяет удобно транспортировать устройство. Модель III-Rустанавливается в рэковую стойку, занимает в ней две единицы объема (2U) и всего 40 см глубины, что делает её идеальной для установки в популярные мобильные стойки, кейсы, а также в серверных комнатах. Модель III-R даже позволяет сэкономить место для прочего оборудования: опциональный рэковый комплект Sonnet Echo Express III-R Mobile Rack Kit дает возможность установить одно или два мобильных устройства в рэковый корпус III-R.

Мобильное шасси Sonnet Echo Express III-R Mobile Rack Kit

Установите 5,25-дюймовые устройства внутрь вашего шасси Sonnet Echo Express III-R

Используя опциональный рэковый комплект Sonnet Echo Express III-R Mobile Rack Kit, вы можете установить два мобильных 5,25-дюймовых шасси с дополнительными устрйоствами в корпус III-Rи легко подключить их к платам, уже присутствующим в шасси. Установив в шасси хост-контроллер6Gb/s SAS, вы можете добавить в мобильное шасси ленточный привод LTO 6 для сброса резервных копий и корзину для сменных 2,5-дюймовых SSD-дисков и организовать таким образом быструю систему хранения. Альтернативная конфигурация может включать в себя профессиональный универсальный медиаридер Sonnet Qio MR (с интерфейсной платой,установленной в один из PCIe-слотов шасси Sonnet Echo) для быстрого сброса файлов с карт памяти SxS, P2 и CF. Или же установите хост-контроллер 6Gb/s eSATA в один из PCIe-слотовшасси и подключите одну полноразмерную мобильную корзину на три сменных 3,5-дюймовых жестких диска — таким образом вы сможете переместить диски со своего старого Mac Pro на новую систему. Для питания и охлаждения установленных устройств крепление Sonnet Echo Express III-R Mobile Rack Kit имеет встроенный блок питания мощностью 250 Вт и вентилятор. Не важно, какую конфигурацию вы выберете, мобильное шасси Sonnet Echo Express III-R Mobile Rack Kit позволит вам добавить в рэковую стойку необходимые устройства, не выделяя под них дополнительного места.

Ключевые возможности:

• Перспективность. Как только 40-гигабитная технология Thunderbolt 3 выйдет в свет,пользователи смогут обновить данную систему расширения простой переустановкой Thunderbolt-контроллера.
• Сертификация AVID. Данная система расширения имеет сертифицированную совместимость с Pro Tools|HDX, Pro Tools|HD Native, Media Composer и Symphony.
• Thunderbolt-кабель с фиксатором в комплекте. Специальный кабельный фиксатор гарантирует надёжную защиту от случайного отсоединения.
• Подключение профессиональных PCIe-плат. Позволяет использовать высокопроизводительные PCIe-платы с компьютерами, оснащенными портом Thunderbolt.
• Интерфейс Thunderbolt 2. Максимальная производительность при подключении к компьютерам с технологией Thunderbolt 2, а также обратная совместимость с хост-системами и прочими устройствами, поддерживающими 10-битную технологию Thunderbolt.
• Три PCIe-слота. Шасси поддерживает три платы полной длины, полной высоты, одинарной ширины или одну плату двойной ширины с одной платой одинарной ширины.
• Настольное или рэковое исполнение. Доступно два варианта исполнения: настольная модель и рэковая (2U) модель с местом под опциональное мобильное рэковое крепление.
• Опциональное мобильное рэковое крепление. Опциональное мобильное рэковое крепление Sonnet Echo Express III-R Mobile Rack Kit поддерживает установку двух периферийных устройств одинарной высоты или одного устройства двукратной высоты.
• Тихие вентиляторы с изменяемой скоростью вращения. Большие вентиляторы с автоматическим управлением скоростью вращения работают медленнее и тише с холодными платами, обеспечивая более эффективное охлаждение горячих.
• Интегрированный универсальный блок питания. Встроенный блок питания мощностью 300 Вт имеет дополнительный 75-ваттный разъем для особо «прожорливых» плат.
• Прочный стальной корпус обеспечивает надежную защиту установленных внутри плат в любых рабочих условиях.
• Поддержка любых Thunderbolt-совместимых плат. Работает с любыми Thunderbolt-совместимыми PCIe-платами независимо от их длины или высоты.
