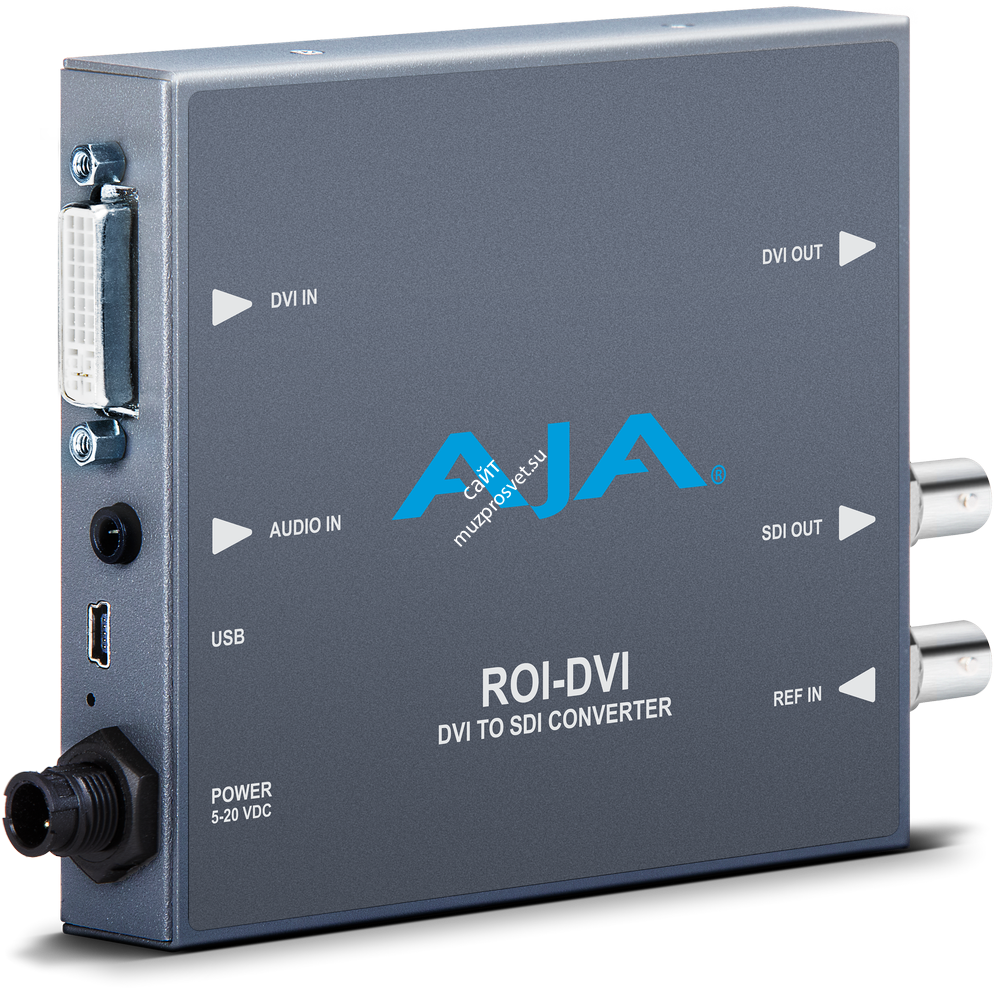

AJA ROI-DVI

AJA ROI-DVI.

Вывод необходимого участка изображения

AJA MiniConfig - это бесплатное приложение, которое позволяет интерактивно выделять необходимые участки исходного HDMI- или DVI-изображения, а также может выбирать самые оптимальные варианты масштабирования для выходного разрешения. Благодаря продвинутым алгоритмам скалирования получается предельно высокое качество изображения на выходе. Этот процесс означает, что если при видеопроизводстве применяются изображения, полученные с HDMI- или DVI-выхода компьютера, то есть возможность удаления разных элементов программного интерфейса и сохранения только нужной части изображения.

Преобразование

Благодаря AJA MiniConfig осуществляется полный контроль над кадровой частотой и размером кадра. Пользователь всегда будет знать информацию о формате сигнала, который он получает на входе. Приложение список всех подходящих выходных форматов для преобразования предоставляет автоматически.

Подключение

В конвертере AJA ROI-DVI присутствует сквозной DVI-выход, благодаря которому его можно располагать между источником сигнала и HDMI- или DVI-монитором. Синхронизация исходящего SDI-сигнала конвертера вместе со студийным оборудованием гарантируется референсным входом.

Звук

Конвертер AJA ROI-DVI имеет свойство поддерживать эмбедирование 8-ми канального аудио HDMI в исходящий SDI-сигнал или 2-ух канального аудио (аналогового) с компьютера. Благодаря приложению MiniConfig можно выбирать источник аудиосигнала. Этот процесс способствует простой интеграции звука, который поступает с компьютера, с точной синхронизацией в SDI-сигнал.

Ключевые особенности:

• Преобразование кадровых форматов
• Масштабирование выделенного пользователем участка изображения
• Сквозной DVI-выход
• Преобразование DVI в SDI
• Генлок-вход
• Эмбедирование звука в исходящий сигнал
• Конфигурирование через USB-подключение и программную утилиту MiniConfig
• Питание 5 – 18 В DC

Технические характеристики:

Вход DVI:

• Разъем DVI-D

Форматы

Компьютерные сигналы:

• Макс. разрешение: WUXGA (1920x1200), 60 Гц
• Мин. разрешение: VGA (640x480)

Примечание: кадровая частота ограничена максимальной частотой DVI Rx в 165 МГц

Видеосигналы:

• 720p 23.98/24/25/29.97/30/50/59.94/60
• 525i/625i
• 1080i 50/59.94
• 1080p 23.98/24/25/29.97/30
• 480p/576p (DSLR-камеры)

Диапазон яркости входящего сигнала

• 16-235
• 1-255 (по-умолчанию, 8-битный диапазон)

Референсный вход

• Tri-Level
• Color Black

Видеовыходы

• HD/SD-SDI, SMPTE-259/292/296, 1 x BNC
• Сквозной DVI-D

Аудиовходы

• 24-битный, эмбедированный HDMI-звук, 8-канальный
• Аналоговый 3,5 мм TRS, 2-канальный

Аудиовыходы: 24-битный, эмбедированный SDI-звук, 2-кан. или 8-кан.

HDCP: AJA ROI не позволяет кодировать HDMI-сигнал с HDCP-шифрацией

Приложение AJA MiniConfig  совместимо с Mac и Windows и  позволяет сконфигурировать конвертер AJA ROI при его подключении к компьютеру через USB-порт (кабель в комплекте).

Питание: 5 – 18 В DC, 13 Вт

Размеры: 14,7 x 10,2 x 2,3 см
