AJA Hi5-4K

AJA Hi5-4K.

Конвертер 4K SDI-сигнала в 4K HDMI

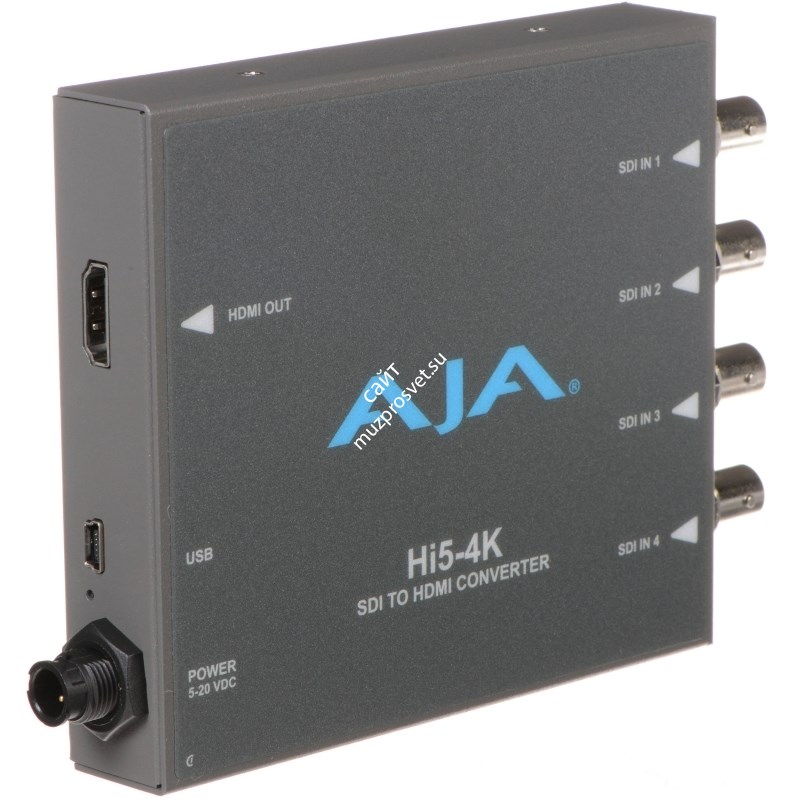

Мини-конвертер AJA Hi5-4K обеспечивает простое подключение профессиональных 4K-устройств, использующих для вывода сигнала четыре 3G-SDI-выхода, к актуальным и будущим поколениям бытовых 4K-дисплеев, снабженных 4K-совместимыми входами HDMI 1.4a. Благодаря поддержке HD-форматов конвертер AJA Hi5-4K также может использоваться в тех ситуациях, когда необходимо преобразование 3G/HD-SDI-сигнала в HDMI. Простота,портативность и доступность конвертера AJA Hi5-4K позволит вам создать рентабельное мониторное решение для профессиональных задач.

Коммутация

Актуальное поколение 4K-мониторов использует стандарт подключения HDMI 1.4a, поддерживающее передачу 4K-сигнала по одному кабелю. Обычно в профессиональном 4K-производстве используется 4-кабельное SDI-подключение для передачи изображения в полном разрешении, что делает использование новейших мониторов затруднительным. Простой в использовании конвертер AJA Hi5-4K призван соединить эти два мира.

Звук

Выход HDMI 1.4a поддерживает сквозную трансляцию до 8 аудиоканалов, вложенных во входящий SDI-сигнал. Это гарантирует непрерывную синхронизацию звука и его беспроблемное воспроизведение на подключенном мониторе.

4K и UltraHD

На практике 4K-сигнал имеет разрешение 4096×2160, в то время как UltraHD-сигнал использует растр 3840×2160. Это различие может сделать невозможным использование некоторых мониторов либо в 4K-процессах, либо в UltraHD-производстве. Конвертер AJA Hi5-4K способен компенсировать эту разницу в разрешениях, позволяя работать с UltraHD-мониторами в 4K-производстве, и наоборот.

AJA Hi5-4K также поддерживает форматы с высокой кадровой частотой (HFR). 4K/UHD-сигналы с частотой 50 или 60 кадров в секунду могут поданы на конвертер AJA Hi5-4K и выведены с него через 4K HDMI-выход с частотой 25 или 30 кадров в секунду, что позволит мониторить 4K HFR-изображение на обычных бытовых 4K-мониторах.

Поддержка HD

Работа в 4K-разрешении нужна не всегда. В этом случае AJA Hi5-4K может стать полезным инструментом для преобразования HD-SDI-сигнала в HDMI. HD-SDI-сигнал, транслируемый на конвертер AJA Hi5-4K, может быть подан обратно в виде HDMI-сигнала с HD-разрешением.

Ключевые особенности

• 4 входа 3G-SDI
• Выход HDMI 1.4
• Поддержка HD-конверсии
• Поддержка вложенного звука
• Настройка и конфигурирование через USB-подключение к компьютеру и приложение AJA MiniConfig
• Питание 5 — 20 В (DC). Универсальный блок питания AJA DWP-U-R1 входит в комплект.

Технические характеристики

Вход SDI

• 4K/HD-SDI (автоматический выбор формата), 4 x BNC

Поддерживаемые форматы

4K-форматы

4 x 1.5GHz SDI:

• 4×1920×1080 p, 4:2:2, 23.98, 24, 25, 29.97, 30
• 4×1920×1080 psf, 4:2:2, 23.98, 24, 25, 29.97, 30
• 4×2048×1080 p, 4:2:2, 23.98, 24
• 4×2048×1080 psf, 4:2:2, 23.98, 24

2 x dual-stream 3GHz SDI (level B):

• 2×2×1920×1080 p, 4:2:2, 23.98, 24, 25, 29.97, 30
• 2×2×1920×1080 psf, 4:2:2, 23.98, 24, 25, 29.97, 30
• 2×2×2048×1080 p, 4:2:2, 23.98, 24
• 2×2×2048×1080 psf, 4:2:2, 23.98, 24

4 x 3GHz SDI:

• 4×1920×1080 p, 4:2:2, 50, 59.94, 60 (на выходе 25, 29.97, 30)
• 4×1920×1080 p, 4:4:4, 23.98, 24, 25, 29.97, 30
• 4×1920×1080 psf, 4:4:4, 23.98, 24, 25, 29.97, 30
• 4×2048×1080 p, 4:4:4, 23.98, 24
• 4×2048×1080 psf, 4:4:4, 23.98, 24

HD-форматы (4:2:2, если Single Link, или 4:4:4, если Dual Link)

• 720p 50, 59, 60 (только 4:2:2)
• 1080i 25, 29.97, 30
• 1080p 23, 24, 25, 29, 30 (4:2:2 или 4:4:4)
• 1080p 50, 59, 60 (только 4:2:2)
• 1080psf 23, 24, 25, 29, 30 (4:2:2 или 4:4:4)
• 1080psf 50, 59, 60 (только 4:2:2)

SD-форматы

• 525i
• 625i

Выход HDMI

• 10-битный HDMI v1.4a

Аудиовходы/выходы

• 8-канальный вложенный SDI-аудиосигнал на входе
• 8-канальный вложенный HDMI-аудиосигнал на выходе

HDCP

• Конвертер AJA Hi5-4K не поддерживает HDMI-вывод с HDCP-шифрованием. HD-SDI-сигнал, поступающий на AJA Hi5-4K, по определению является нешифрованным. Спецификация стандарта HDMI требует от HDMI-мониторов поддержки нешифрованного сигнала.

Пользовательское управление

• Для настройки устройства используется USB-порт с прилагающимся кабелем и приложением AJA MiniConfig(поддерживает Mac и Windows).

Физические размеры

• 14,6х10,2х2,3 см

Питание

• 5 — 18 В (DC), 3 Вт, блок питания в комплекте.
