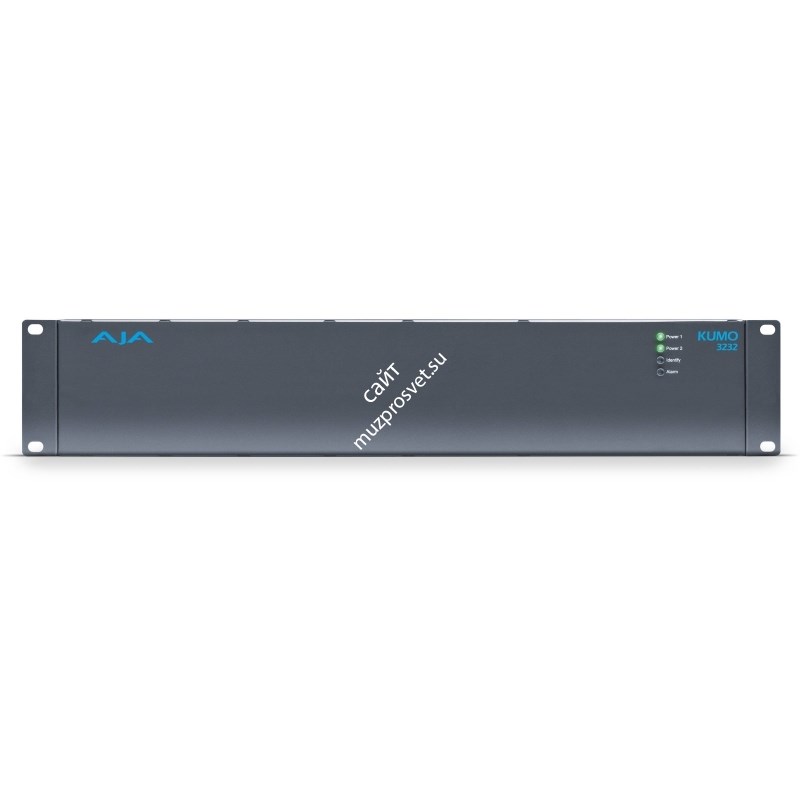

AJA KUMO 3232

AJA KUMO 3232.

Всемирно известные SDI-роутеры AJA KUMO SDI выпускают трех различных модификациях: AJA KUMO3232, которые имеют 32 входа и 32 выхода 3G SDI, чуть меньшая версия - AJA KUMO 1616, имеющие по 16 входов и выходов, и, наконец, AJA KUMO 1604, у которой есть 16 входов и 4 выхода 3G SDI.

Эффективная маршрутизация

Надежная и функциональная кроссировочная матрица роутеров дает возможность направлять сигнал с любого входа на любой выход. А если надо, то сигнал можно направить сразу на несколько выходов, не используя при этом дополнительных патч-панелей или усилителей.

Надежная работа в сфере телевещания

Роутеры AJA KUMO были разработаны специально для решения сложных задач в телевещании, поэтому в них используются технологии и элементы премиум-качества, которые сочетаются с системой источников резервного питания. Такая схема гарантирует непрерывную работу устройств даже в случае поломки одного из источников питания.

Легкая установка и настройка

Роутеры AJA KUMO имеют встроенную операционную систему Linux и поддерживают протокол HTTP. Поэтому они позволяют наблюдать за своим состоянием и управлять собой через локальную сеть с помощью самого обыкновенного вэб-браузера. При этом не требуется никакого дополнительного программного обеспечения.

Кроме того, роутеры AJA KUMO обладают возможностью поддержки протоколов Bonjour и Zeroconf, что обеспечивает автоматическую идентификацию сетевых параметров. Для этого нужно только подключить AJA KUMO к компьютеру, а система самостоятельно настроит все необходимые параметры. Предусмотрена и возможность настройки стандартных сетевых параметров вручную, которые позволяют закрепить за каждым роутером AJA KUMO собственный IP-адрес. С помощью веб-браузера можно изменять сетевые TCP/IP параметры роутеров, давать имена им, источникам и приемникам видеосигнала, а также управлять их работой.

Роутеры AJA KUMO могут легко встраиваться в существующую инфраструктуру, используя при этом стандартный протокол Grass Valley Native Protocol через RS-422- или Ethernet-подключение, позволяющее держать под контролем работу всех роутеров AJA KUMO, соединенных в сеть.

Аппаратная контрольная панель AJA KUMO CP

Для управления роутерами AJA KUMO компанией была разработана  опциональная  рэковая  (1RU) панель управления роутерами AJA KUMO CP. Она используется как в автономной, так и в сетевой конфигурации. Будучи подключенной к сети, контрольная панель AJA KUMO CP дает возможность управлять роутерами AJA KUMO, находясь в любом месте без помощи компьютера.

При автономной конфигурации происходит непосредственное подключение панели к роутерам посредством стандартных кабелей RJ45. Повышая удобство пользования, собственное ПО роутеров AJA KUMO в автоматическом порядке назначает входы и выходы на определенные клавиши панели. Поэтому система будет готова работать сразу после включения питания.

Ключевые особенности:

• Автоматическая подстройка и реклокинг сигнала
• Использование протоколов Bonjour и Zeroconf
• Поддержка всех типов вложенных SDI-данных
• Изолированные друг от друга входы питания
• Входы и выходы SD, HD, 3G SDI с разъемами BNC (SMPTE 259M/292M/424M)
• Форм-фактор 1 RU или 2RU
• Синхровход с разъемом BNC, пассивная петля, синхронизация Blackburst для форматов PAL/NTSC или Tri-sync – для HD-форматов
• Интегрированный сетевой адаптер 10/100/1000 Ethernet
• ОС Linux со встроенным веб-сервером для дистанционного управления роутером

Технические характеристики:

Поддерживаемые видеоформаты

• 525i 29.97
• 625i 25
• 720P 50, 59.94, 60
• 1080i 25, 29.97, 30
• 1080PsF 23.98, 24, 25, 29.97, 30
• 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

Видеовходы

• SD/HD/3G SDI, SMPTE-259/292/296, 8- или 10-битные.
• Single Link 4:2:2 (один BNC-разъем на одно устройство)

Видеовыходы

• SD/HD/3G SDI, SMPTE-259/292/296, 8- или 10-битные.
• Single Link 4:2:2 (один BNC-разъем на одно устройство)

Аудиовходы

• 8 каналов 24-битного эмбедированного SMPTE-259 SDI-аудио с синхронизацией и частотой дискретизации 48 кГц.

Аудиовыходы

• 8 каналов 24-битного эмбедированного SMPTE-259 SDI-аудио с синхронизацией и частотой дискретизации 48 кГц.

Поддержка таймкода

• Сквозная трансляция сигнала SDI RP188 со входов на выходы.

Синхровход

• Аналоговая синхронизация Color Black (1V) или композитная (2 или 4V).
• Неблокирующая пассивная петля.

Сетевой интерфейс

• 10/100/1000 Ethernet (RJ-45)
• Интегрированный вэб-сервер для дистанционного управления по сети

Рабочая среда:

• Рабочая температура: от 0 до 40 градусов Цельсия.
• Относительная влажность: от 0 до 90%, без конденсации.
