AJA DRM Frame

AJA DRM Frame.

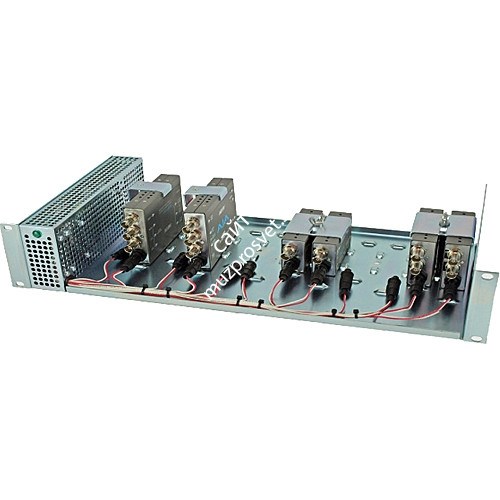

Рэковое шасси под названием AJA DRM – это платформа типа 2RU, которая дает возможность внедрять разного рода небольшие конвертеры AJA в стойку, на которой находится оборудование и при этом предоставить разрешение на то, чтобы полностью пользоваться их разъемами. Также можно подвести индивидуальное питание непосредственно к каждому из разъемов.

Конфигурации конвертеров

Шасси AJA DRM создано таким образом, что вместить в себя около шести конвертеров с огромным форм-фактором для него не проблема. Более того, если объединять конвертеры с меньшими форм-факторами, то число таких преобразователей может быть равным 12. Несмотря на все вышесказанное, можно также на одной рабочей среде сочетать конвертеры, которые имеют разные форм-факторы. Стоит отметить, что модель конвертера AJA 3GM на сегодняшний день имеет проблемы с теплообменом, и поэтому ее невозможно внедрить в шасси AJA DRM.

Питание

Шасси AJA DRM в своем комплекте имеет лишь один блок питания, мощность которого варьируется в пределах от 110 до 220 Вольт. Данный блок питания предназначен для того, чтобы обеспечивать энергию для всех модулей, которые в него устанавливаются. Наличие только одного бока питания объясняется тем, что он с легкостью может обеспечить несколько конвертеров DC-питанием 12 В и 5 В, следовательно, нет нужды пускать в ход индивидуальные блоки питания AJA DWP. Смотря на все это, можно сказать, что компактность и легковесность конструкции будет сохраняться на протяжении долгого времени. Более того, конвертеры будут полностью доступны, для того чтобы их использовать при монтаже и демонтаже. При этом нужно знать, что шасси AJA DRM, который оснащен интегрированным блоком питания, не подходит под стандарты RoHS. Надо учитывать тот факт, что конвертеры AJA серии C никаким образом не могут быть подключены к шасси AJA DRM, потому что для их установки необходимо подключить специальные блоки питания из серии С.

Кронштейны

Специальные удерживающие кронштейны можно использовать для конвертеров, у которых не одинаковые размеры. Эти устройства полезны тем, что они обеспечивают правильную вентиляцию и надежно закрепляются в шасси AJA DRM. Существует три вида кронштейнов: высокие, средние и низкие. По сравнению с высокими кронштейнами, низкие и средние способны удерживать одновременно два устройства.

Передняя панель

В качестве декора на шасси опционально можно установить переднюю панель. При этом сохранится полный доступ к конвертерам, а через отверстия будет осуществляться вентиляция.

Резервный блок питания

На AJA DRM можно поставить резервный источник питания, который также может быть использован в качестве блока питания дополнительных конвертеров.
