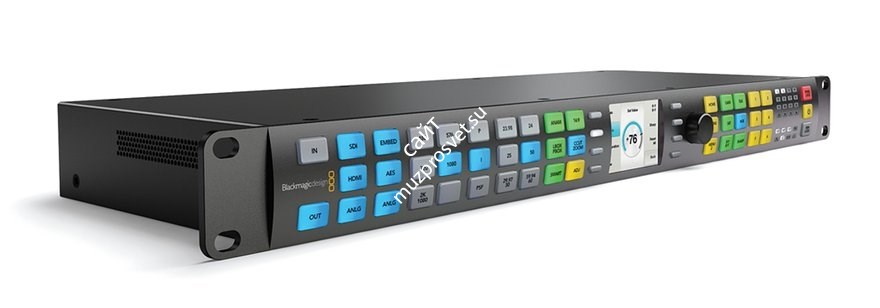

Blackmagic Teranex 2D Processor (demo)

Blackmagic Teranex 2D Processor (demo).

Один из лучших конвертеров, позволяющий мгновенно переключаться между сотнями видеоформатов.
Teranex — это знаменитые на весь мир процессоры, обладающие крайне высоким качеством работы с сигналом. Множество вещательных сетей и голливудских студий используют эти конвертеры для перевода мастеров в различные видеостандарты. Процессоры Blackmagic Teranex обладают интегрированным портом Thunderbolt и великолепно подходят для live-продакшн. Они могут быть использованы для видеозахвата/видеовывода при работе над видеомонтажом, дизайном и созданием эффектов, а также для чистки и преобразования контента для авторинга. Blackmagic Teranex — прекрасные инструменты для конвертирования форматов и стандартов, видеозахвата и воспроизведения!

Конвертеры Blackmagic Teranex обладают более широкими возможностями преобразования форматов, чем любое другое решение на рынке. Они включают в себя высококачественный деинтерлейсинг, повышающую конверсию, понижающую конверсию, кросс-конверсию и преобразование SD/HD-стандартов, автоматическое определение и удаление каданса даже в отредактированном контенте, шумоподавление, настраиваемое масштабирование и конверсию кадровых размеров, конверсию форматов тайм-кода и многоканальную аудиоконверсию.

Универсальная функциональность
Благодаря возможности преобразования практически любого телевизионного формата в любой другой телевизионный формат с высочайшим качеством процессоры Blackmagic Teranex находят сотни сфер применения в вещательных и постпродакшн-студиях по всему миру. Установив процессор Blackmagic Teranex перед видеовходом, можно защитить деки, трансмитеры, энкодеры и свитчеры от сигналов, формат которых те не поддерживают.

Качество Teranex
Продвинутая технология SIMD, разработанная и запатентованная компанией Teranex, позволяет производить мгновенные параллельные вычисления над тысячами пикселей в положениях X, Y и между видеокадрами, благодаря чему в руках пользователя оказывается настоящий суперкомпьютер для работы с видеоданными. Обработка выполняется внутри кадров и между ними в одно и то же время. Поэтому качество выполнения таких операций, как деинтерлейсинг, внутрикадровая интерполяция и шумоподавление, значительно выше, чем у конкурирующих технологий. Именно по этой причине результат всех преобразований при помощи конвертеров Blackmagic Teranex неотличим от оригинала.

Высококачественный деинтерлейсинг
Процессоры Teranex получили свою широкую известность в профессиональном сообществе в первую очередь за один из самых качественных и точных деинтерлейсеров в мире. Они обладают проприетарными патентованными алгоритмами деинтерлейсинга PixelMotion, благодаря которым пользователи могут получить гарантированное качество изображения с сохранением вертикального разрешения.

Повышающая конверсия
Конвертеры Blackmagic Teranex прекрасно подходят для преобразования стандартов NTSC или PAL SD в 720HD или 1080HD, так как обладают широким набором опций работы с кадровыми форматами и многовекторной диагональной фильтрацией, избавляющей от неровных краев и заставляющей HD-изображение выглядеть чисто и без лишних артефактов.

Понижающая конверсия
Понижающая конверсия Blackmagic Teranex позволяет получить из любого HD-источника высококачественное SD-изображение. Поддержка форматов 1080HD и 720HD в сочетании с деинтерлейсингом и многовекторной диагональной фильтрацией дает в результате превосходное SD-изображение с большим выбором опций изменения кадровых форматов.

Кросс-конверсия SD/HD-форматов
Довольно часто кинопроекты сдаются с кадровыми частотами 23.98 или 24 fps и затем выпускаются на телевещание с частотой 25 или 29.97 fps. Конвертеры Blackmagic Teranex способны преобразовывать кадровые частоты с добавлением или удалением каданса, если это необходимо. Благодаря этому можно перемещать материал между мирами кино и телевидения с легкостью.

Преобразование SD/HD-стандартов
Преобразование линейных стандартов становится простым благодаря мощному SIMD-процессору, который способен анализировать и проводить вычисления над пикселями как между кадрами, так и внутри них. Именно поэтому конвертеры Blackmagic Teranex славятся на весь мир одной из лучших технологий преобразования линейных стандартов.

Определение и удаление каданса
Процессоры Blackmagic Teranex уникальны, так как способны автоматически удалять каданс (3:2 pulldown) из видеосигнала при конвертировании форматов 24 fps, даже если контент был предварительно отредактирован и пострадал от флэш-полей. Эта функция великолепно подходит для чистки мастера в режиме реального времени.

Шумоподавление
С процессорами Blackmagic Teranex видеоинженеры могут удалять нежелательный шум из видеопотоков, с ленточных источников и даже из видеопотоков с камер. Возможности процессоров Blackmagic Teranex дополнены технологией временного рекурсивного шумоподавления, которая уже успела получить несколько наград. Снижение шума в видеосигнале позволяет производить более эффективную видеокомпрессию при авторинге контента.

Настраиваемое масштабирование
В тех случаях, когда необходимо настроить изображение особым образом — задать пользовательское соотношение сторон или даже избавиться от артефактов на границах объектов путем рефрейминга, — процессоры Blackmagic Teranex способны предоставить абсолютную свободу масштабирования.

Преобразование кадровых форматов
Процессоры Blackmagic Teranex поддерживают широкий ряд кадровых форматов, включая изменяющиеся и фиксированные, а также активное заполнение. Кроме того, процессоры Blackmagic Teranex обладают проприетарной технологией интеллектуальной конверсии кадровых форматов, которая позволяет преобразовать кадр формата 4:3 в 16:9 без видимого растяжения, которое обычно случается.

Аудио, тайм-код и субтитры.
Видеосигнал включает в себя больше, чем просто изображение. Процессоры Blackmagic Teranex поддерживают различные преобразования 16-и аудиоканалов, форматов тайм-кода и субтитров CC VANC. Это значит, что точность тайм-кода при конвертировании будет сохранена с точностью до кадра, а синхронизация субтитров и видео останется идеальной.

Blackmagic UltraScope в комплекте
Программное обеспечение Blackmagic UltraScope входит в комплект с процессорами Blackmagic Teranex и предоставляет технически точный волновой мониторинг в удобном и приятном глазу интерфейсе. Чтобы контролировать 6 волноформ в реальном времени, необходимо лишь подключить Blackmagic Teranex к компьютеру с портом Thunderbolt. Инженеры и техники могут использовать Blackmagic UltraScope на съемочной площадке или в студии для мониторинга параметров сигнала в виде Parade-дисплея, осциллограммы, вектроскопа, и гистограммы, что весьма полезно при профессиональном мастеринге и монтаже. Blackmagic UltraScope также включает в себя мониторинг изображения, уровней аудиосигнала и фазировки.

Телестудии используют Teranex
Когда речь заходит о международном сотрудничестве, то ни одному телеканалу не захочется принимать отказ от иностранных партнеров из-за проблем с качеством мастеров. Качество обработки Teranex настолько известно в профессиональном сообществе, что оно является обязательным в списке технических требований ведущих киностудий мира и многих телесетей Северной Америки, которые используют процессоры Teranex для конвертирования мастеров для их последующей дистрибуции по всему миру. Качество конвертирования мастеров процессорами Blackmagic Teranex настолько высоко, что при их международной дистрибуции у студий не возникает ни технических сложностей, ни проблем с качеством.

Технические характеристики:

Поддерживаемые стандарты:

• SD-форматы: 625/25 PAL, 525/29.97 NTSC,  525/23.98 NTSC.
• HD-форматы: 720p59.94, 720p50, 1080PsF23.98, 1080p23.98, 1080p24, 1080p25, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080p50, 1080p29.97, 1080i50, 1080i59.94 и 1080p59.94.
• 2K-форматы:  2048 x 1080p23.98, 2048 x 1080PsF23.98, 2048 x 1080PsF24 и 2048 x 1080p24.
• Соответствие SDI-стандартам: SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 292M, SMPTE 425M.
• Поддержка VITC, SMPTE 12M.
• Поддержка видеоиндексирования: WSS, RP186 и AFD, SMPTE 2016.
• Поддержка титрования Closed Captioning для преобразования в/из 608 и 708, SMPTE 334M.
• Аудиосэмплинг: Телевизионный стандарт,  частота сэмплирования 48 кГц,  24-битное разрешение.
• Видеосэмплинг: 4:2:2 SDI
• Цветовое разрешение: 10 бит
• Цветовое пространство: REC 601, REC 709.
• НDMI-выход автоматически конфигурируется соответственно  настройкам подключенного дисплея.
• HD-вход использует разрешение подключенного устройства с попиксельной точностью.
• Цветовое разрешение HDMI: 4:2:2, 10 бит.
• SDI-форматов:   625 PAL, 720HD, 525 NTSC, 1080HD и 2K 2048 x 1080 (с возможностью переключения).
• Аналоговые форматы: 625 PAL, 525 NTSC, 720HD и 1080HD (возможно переключение).
• Аналоговый компонентный интерфейс: вывод в формате NTSC/PAL с 10-битным разрешением и 16-кратным оверсэмплингом. Вывод в формате HD с 10-битным разрешением и 4-кратным оверсэмплингом.
• Аналоговый композитный интерфейс:  Вывод в формате NTSC/PAL с 10-битным разрешением и 16-кратным оверсэмплингом.

Коммутационные возможности:

• Видеовход SDI, переключаемый между 10-битными форматами SD, HD, 3Gb/s HD и 2K.
• Сквозной видеовыход SDI, переключаемый между 10-битными форматами SD, HD, 3Gb/s HD и 2K (с реклокингом).
• 2 видеовыхода SDI, переключаемых между 10-битными форматами SD, HD, 3Gb/s HD и 2K.
• Аналоговый видеовход, компонентный YUV с 3-мя разъемами BNC, переключаемый на композитный. Поддерживает форматы HD и SD.
• Аналоговый видеовыход, компонентный YUV с 3-мя разъемами BNC, переключаемый на композитный. Поддерживает форматы HD и SD.
• Видеовход HDMI с разъемом типа A.
• Видеовыход HDMI с разъемом типа A.
• Аналоговый аудиовход: 4 балансных аналоговых аудиовхода, разъем DB-25. Распайка контактов совместима с разъемами Yamaha, Mackie, Sony и Apogee.
• 2 небалансных аналоговых аудиовхода, разъемы RCA для подключения бытовой аппаратуры.
• Аналоговый видеовыход, 4 профессиональных балансных аналоговых аудиовыхода на разъеме DB-25. Распайка контактов совместима с разъемами Yamaha, Mackie, Sony и Apogee.
• Аудиовход AES/EBU - 8, на разъеме DB-25 с конвертером частоты дискретизации. Распайка контактов совместима с разъемами Yamaha, Mackie, Sony и Apogee.
• Аудиовыход AES/EBU – 8,  на разъеме DB-25 с конвертером частоты дискретизации. Распайка контактов совместима с разъемами Yamaha, Mackie, Sony и Apogee.
• Аудиовход SDI: 16 эмбедированных в  SD-, HD- и 2K-сигнал каналов. (16 каналов для форматов HD и 2K и 8 каналов для формата SD при захвате через интерфейс Thunderbolt).
• Аудиовыход SDI: 16 эмбедированных в  SD-, HD- и 2K-сигнал каналов. (16 каналов для форматов HD и 2K и 8 каналов для формата SD при выводе через интерфейс Thunderbolt).
• Аудиовход HDMI: 8 каналов
• Аудиовыход HDMI: 8 каналов
• Сквозная обработка Dolby® E/AC-3.
• SDI-интерфейсы переключаются между форматами 270 Mb/s SD-SDI, 1.5 Gb/s HD-SDI и 3 Gb/s HD- и 2K-SDI.
• SDI-, HDMI- и компонентный аналоговый интерфейсы переключаются между SD- и HD-форматами.
• Синхровход   Blackburst для SD-форматов или TriSync для HD-форматов.
• Sony-совместимый порт управления декой RS422.
• Последовательный двунаправленный TxRx-порт, программное управление.
• Интерфейс подключения к компьютеру: порт Thunderbolt для захвата видео и аудио. Требования: порт Thunderbolt, ОС  Mac OS X 10.7 Lion и выше, Mac OS X 10.8 Mountain Lion и выше, Windows 7 \ 8.
• порт USB 2.0 с разъемом mini B
• Клавиши с подсветкой, LED-индикаторы состояния и LCD-дисплей
• Питание:  встроенный блок питания, разъем IEC C14. 110-240 В, 50-60 Гц. Защищенный разъем питания 12 В DC.

Обработка сигнала:

• Преобразование цветовых пространств: Аппаратное,  в реальном времени.
• Преобразование форматов: повышающая, понижающая, кросс-конверсия и преобразование SD/HD-стандартов в режиме реального времени
• Преобразование кадровых форматов: преобразование переменных и фиксированных кадровых форматов в реальном времени. Есть функция интеллектуального преобразования кадровых форматов.
• Обработка видео в реальном времени: шумоподавление, определение каданса с внесением коррекции, определение смены сцен, цветокоррекция и управление усилением видеосигнала.
• Эффекты реального времени во время вывода на компьютере с интерфейсом Thunderbolt: Эффекты Adobe® Premiere Pro® Mercury Playback Engine. Интегрированные эффекты Apple Final Cut Pro и Avid Media Composer 6.
