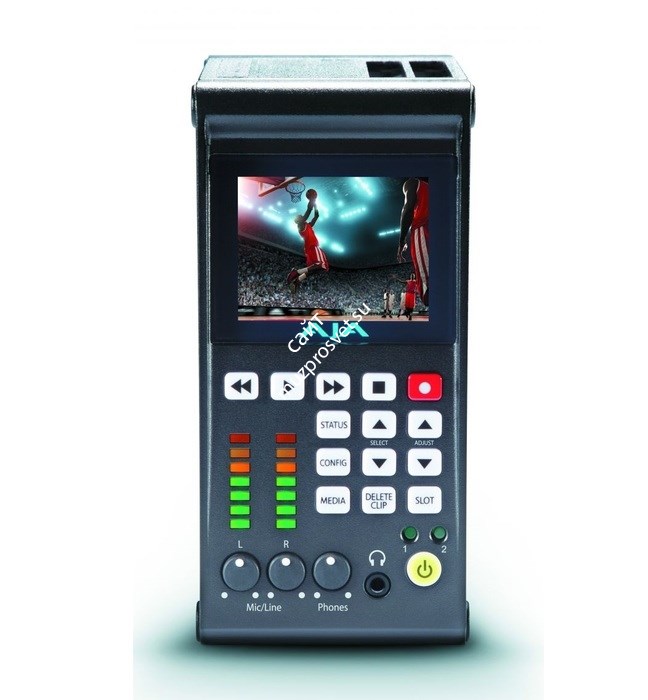

AJA Ki Pro Quad

AJA Ki Pro Quad.

Многофункциональное устройство под названием AJA Ki Pro Quad позволяет захватить и сохранить видеофайлы в 4K-производстве. Сначала сигнал поступает с камеры, а затем Ki Pro Quad сохраняет видеофайл и отправляет его на монтаж в файловом формате 4K ProRes. Более того, AJA Ki Pro Quad имеет возможность выводить картинку на мониторы типа 4К, а также отсылать RAW-данные на персональный компьютер или же передавать их в систему хранения с интерфейсом Thunderbolt. Интересно, что сам по себе формат 4K выставляет очень большие требования к ресурсам компьютерной системы. Важным моментом является то, что AJA Ki Pro Quad сохраняет видео небольшого размера файлах, что способствует тому, чтобы качество изображения оставалось высоким при переходе на процесс 4К.

HD – сегодня, 4K – при необходимости

Одной из главных функций рекордера AJA Ki Pro Quad является поддержка сэмплирования видеосигнала 4:2:2 и 4:4:4, при этом это действие осуществляется в разрешениях HD и 2K, которые являются растровыми. Помимо этого существует возможность применения понижающей конверсии из 4K в 2K или HD. Это несет свои плюсы, ведь, записывая медиа в 2K-формате при разрешении 4К, можно сохранить отличное качество видео при небольшом размере файла. Можно также подключать бытовые HD-мониторы благодаря выходу HDMI. Следовательно, AJA Ki Pro Quad станет очень хорошим решением для всех пользователей.

Производительность и функциональность

Рекордер AJA Ki Pro Quad способен исполнять функцию, которая имеет название дебайеринг RAW-данных. Этот процесс обретает высокое качество и осуществляется в реальном времени. Помимо этого, в реальном времени осуществляются такие процессы как прямая запись видео в формате 4K AppleProRes, а также конверсия, которая снижает 4K до HD. Стоит отметить, что на данный момент лишь AJA добилась того, чтобы такой сильный и мощный функционал поместить в такой небольшой корпус.

Доступность

Сравнивая AJA Ki Pro Quad с другими рекордерами формата 4K, можно сказать, что это устройство имеет цену ниже, которая никоим образом не влияет на работоспособность и функциональность аппарата и отвечает всем требованиям, которые должны присутствовать в 4К-рекордерах. К слову, именно AJA Ki Pro Quad обладает такими качествами, которые не найдешь в остальных аналогичных устройствах.

Простое и обычное управление

Создатели AJA Ki Pro Quad не изменяли своим традициям при создании данного устройства и оставили в нем такое же управление, как и во всех рекордерах из серии AJA Ki Pro.

Очень важный моментом, который повлиял на выше упоминаемый успех, является применение высококачественного формата ProRes, который имеет очень низкие требования по отношению к полосе пропускания, чтобы записать 4K-материал. Стоит сказать, что файлы ProRes можно с легкостью переслать на любой из Mac-компьютеров, которые оснащены интерфейсом Thunderbolt. Такую операцию можно осуществить при помощи специального SSD Thunderbolt-ридера, который специально разработала компания AJA. Важно, что при выборе любого разрешения процесс не будет изменяться.

Используя дистанционное управление и выполняя простые процессы, которые доступны в модели AJA KiPro Mini, можно не заметить, как будет осуществлен переход на  AJA  Ki  Pro  Quad.

Мониторинг в 4K и HD

Снимая видео с разрешением 4K важность того, что фокусировку и экспозицию нужно контролировать, становится критичной. Один единственный способ, который может исправить подобную ситуацию, это мониторинг в полном 4K-разрешении. AJA Ki Pro Quad имеет выход, который предоставляет возможность выводить картинку на мониторы типа 4К, что делается только в реальном времени. Интересно, что в таких случаях задействуется полное разрешение для контроля непосредственно во время съемок. Конверсия, которая понижает форматы в реальном времени, открывает бонусную возможность, которая заключается в подключении простых и профессиональных HD-мониторов к к HDMI- и HD-SDI-выходам рекордера.

Поддержка RAW-данных

RAW-данные – это первоисточник, из которого создаются различные видеоформаты. Если вернуться во времена аналоговой эпохи и взять несколько терминов из этого времени, то можно назвать их эквивалентом негативной пленки. Важно, что Thunderbolt-подключение, которое работает при использовании одного кабеля, дает возможность передавать RAW-данные на объем диска, построенный нужным образом. В то же время AJA Ki Pro Quad записывает видео в 4K ProRes формат.

Технические характеристики

Поддерживаемые видеоформаты

• 720P 23.98, 25, 29.97, 50, 59.94, 60

Примечание: форматы 720p 23.98 (24), 720p 25 и 720p 29.97 требуют соответствующего сигнала на входе и включения опции Record Type > VFR.

• 1080i 25, 29.97, 30
• 1080PsF 23.98, 24, 25*, 29.97*

Примечание: форматы 25 и 29.97 требуют соответствующего сигнала на входе и включения опции Record Type > PsF.

• 1080p 23.98, 24, 25, 29.97, 50, 59.94
• 2K (2048x1080) PsF 23.98, 24, 25*, 29.97*

Примечание: форматы 25 и 29.97 требуют соответствующего сигнала на входе и включения опции Record Type > PsF.

• 2K (2048x1080) p 23.98, 24, 25, 29.97, 50, 59.94
• QuadHD (3840x2160) PsF 23.98, 24, 25*, 29.97*

Примечание: форматы 25 и 29.97 требуют соответствующего сигнала на входе и включения опции Record Type > PsF.

• QuadHD (3840x2160) p 23.98, 24, 25, 29.97, 50*, 59.94*

Примечание: запись в форматах 50 и 59.94 не поддерживается. Данные форматы предназначены для трансляции на внешние системы.

• 4K (4096x2160) PsF 23.98, 24, 25*, 29.97*

Примечание: форматы 25 и 29.97 требуют соответствующего сигнала на входе и включения опции Record Type > PsF.

• 4K (4096x2160) p 23.98, 24, 25, 29.97, 50*, 59.94*

Примечание: запись в форматах 50 и 59.94 не поддерживается. Данные форматы предназначены для трансляции на внешние системы.

Поддерживаемые кодеки

• Apple ProRes 422
• Apple ProRes 422 (HQ)
• Apple ProRes 422 (LT)
• Apple ProRes 422 (Proxy)
• Apple ProRes 4444

Съемные носители

• Два слота под съемные носители AJA Pak SSD

Цифровой видеовход

• Четыре входа 3G/HD-SDI, SMPTE-292/296/424, 10-битные (поддерживается 12-битный сигнал на входе)
• Single Link 4:2:2, 4:4:4 или Canon Raw (1 x BNC)
• Dual Link 4:2:2, 4:4:4 или Canon Raw (2 x BNC)
• 4K или Quad HD 4:2:2 или 4:4:4 (4 x BNC)
• Поддержка 1D LUT

Цифровой видеовыход

• Четыре выхода 3G/HD SDI, SMPTE-292/296/424, 10-битные
• Single Link 4:2:2 или 4:4:4 (1 x BNC)
• Dual Link 4:2:2 или 4:4:4 (2 x BNC)
• 4K или Quad HD 4:2:2 или 4:4:4 (4 x BNC)
• Один мониторный выход HD-SDI с поддержкой разрешения 2K (2048x1080) 4:2:2
• Один мониторный выход HDMI v1.4
• Поддержка 1D LUT

Цифровой аудиовход

• 8-канальное 24-битное эмбедированное SDI-аудио с частотой дискретизации 48 кГц и синхронизацией.

Аналоговый аудиовход

• 2 канала с 24-битной аналогово-цифровой конверсией, частотой дискретизации 48 кГц и симметричными входами XLR.
• Уровень входного сигнала: линейный, микрофонный, микрофонный с фантомным питанием 48 В DC.
• +24 dbu Full Scale Digital
• Частотный диапазон 20 Гц – 20 кГц с отклонениями АЧХ +/- 0,2 дБ

Цифровой аудиовыход

• 8-канальное 24-битное эмбедированное SDI-аудио с частотой дискретизации 48 кГц и синхронизацией.
• 8-канальное 24-битное эмбедированное HDMI-аудио с частотой дискретизации 48 кГц и синхронизацией.

Аналоговый аудиовыход

• Несимметричный стерео-разъем для подключения наушников (1 x mini-TRS)

Таймкод

• SDI RP188/SMPTE 12M через SDI BNC
• Вход LTC (1 x BNC)

Синхровход

• Аналоговая синхронизация Color Black (1V) или Composite Sync (2 или 4V)

Сетевой интерфейс

• 10/100/1000 Ethernet (RJ-45)
• Интегрированный вэб-сервер для дистанционного управления устройством

Интерфейс передачи данных

• 1x Thunderbolt

Интерфейс пользователя

• LCD-дисплей с разрешением 320x240 пикселей и 14 кнопок управления

Физические характеристики

• Ширина: 11,5 см
• Глубина: 7 см
• Высота: 15 см
• Питание: напряжение 100 – 240 В (AC 50/60 Гц) через адаптер питания или 12 – 18 В (DC) через 4-штырьковый XLR-разъем (на корпусе), максимальный ток потребления 3,46 A, типичная потребляемая мощность 31,2 – 35,5 Вт, максимальная потребляемая мощность 41,5 Вт.
• Вес: 1 кг
