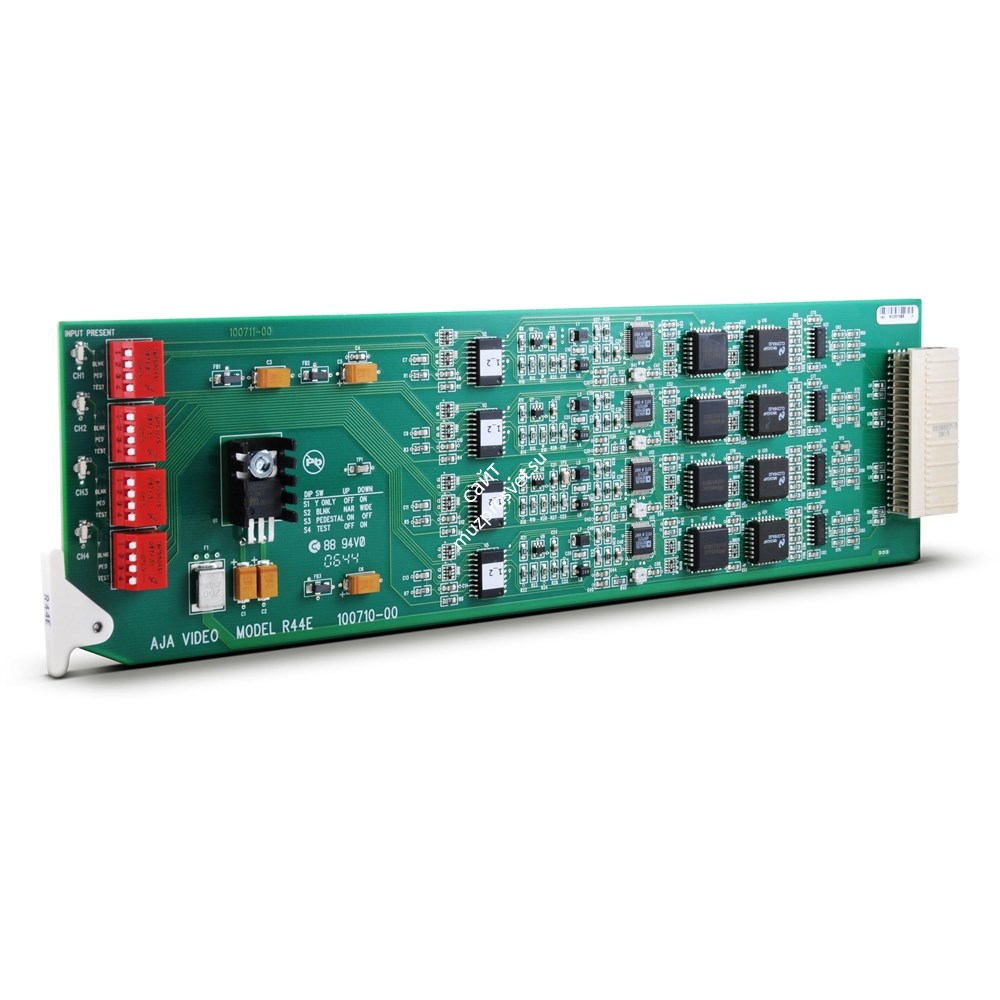

AJA R44E

AJA R44E.

4-канальный цифро-аналоговый конвертер из SDI в NTSC/PAL

С помощью конвертера AJA R44E стало возможно обладание 4 композитными идентичными выходами для мониторинга 4 независимых друг от друга входящих SDI-сигналов. У каждого канала есть свой собственный 10-битный цифро-аналоговый конвертер, обладающим 8-битным кодировщиком телевизионного стандарта. Значения, располагающиеся ниже черного, а также выше белого не подвержены обрезке.

Также все каналы обладают собственным генератором тестовых таблиц, имеющими пользовательские настройки гашения. Кроме того, конвертер AJA R44E наделен способностью автоматически подстраиваться под стандарты NTSC и PAL.

Этот конвертер можно установить в рэковое шасси AJA серии R или другое.

Главными достоинствами конвертера можно назвать следующее:

• наличие четырех каналов конвертирования из SDI в NTSC/PAL;
• 4 независимых друг от друга идентичных выхода;
• интегрированные генераторы текстовых таблиц;
• настройка защитного интервала пользователя;
• можно получить до 40 каналов конвертирования в 2 рэковых единицах.

Технические характеристики:

• 4 SDI-входа (SMPTE 259M), 4x BNC
• 4 выхода NTSC/PAL, 4x BNC
• Частотная характеристика: +/- 0,25 дБ на 5 МГц
• Установка в  рэковые шасси AJA серии R, совместим с шасси Leitch серии 6800
• Потребляемая мощность: 8 Вт

Пользовательские настройки

• Защитный интервал
• Настройки выполняются с помощью DIP-переключателей
• Горизонтальное, вертикальное гашение
• Композитный/YC
