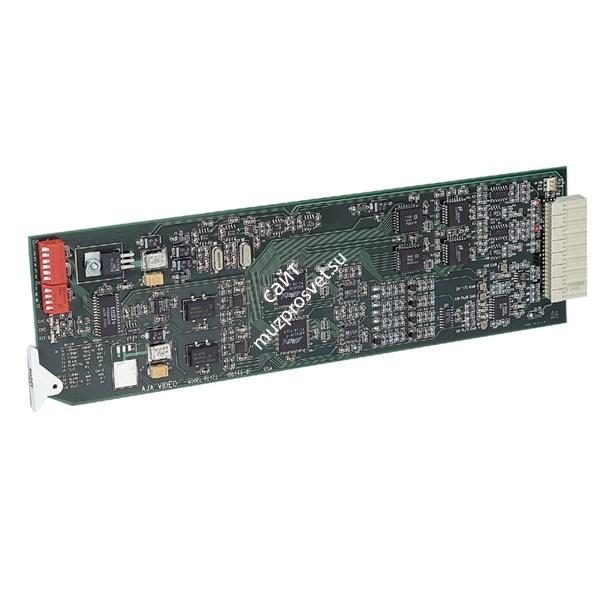

AJA RD5CE

AJA RD5CE.

AJA RD5CE представляет собой бюджетный цифро-аналоговый видеоконвертер. Данная модель может предложить вам два независимых канала, по которым цифровой сигнал (SDI) преобразовывается в аналоговый. Причём первый канал способен выводить композитный и компонентный сигналы в нескольких форматах: RGB, Betacam, YC (S-Video), YPbPr и в формате композитного видео. Что касается второго канала, то помимо композитного сигнала он может также выводить Y-сигнал.

Среди остальных особенностей данного видеоконвертера стоит отметить совместимость с некоторыми рэковыми шасси, такими как AJA FR1 и FR2, а также наличие сквозного SDI-выхода с функцией реклокинга на обоих каналах.

Ключевые особенности модели:

• преобразование цифрового сигнала в аналоговый;
• 2 канала преобразования;
• сквозные выходы SDI с функцией реклокинга на каждом канале.

Технические характеристики:

• 2 SDI-входа (SMPTE 259M), 2x BNC

Выходы

• Сквозные SDI-выходы, 2x BNC
• Канал 2: NTSC/PAL, Y, 1x BNC,
• Канал 1: YPbPr-SMPTE, EBU-N10, Betacam, RGB, NTSC/PAL, YC (S-Video)

Частотная характеристика

• Смещение дифференциальной фазы менее 1,5
• +/- 0,25 дБ на 1,3 МГц C (композитный)
• +/- 0,25 дБ на 2,5 МГц C (компонентный)
• +/- 0,25 дБ на 5 МГц Y
• Дифференциальное усиление менее 1,5%

Пользовательские настройки

• Видеоформат
• Настройка производится при помощи внешних DIP-переключателей
• Горизонтальное, вертикальное гашение
• Защитный интервал

Дополнительно:

• Потребляемая мощность: 7,5 Вт
• Размеры: установка в рэковые шасси AJA серии R, совместимость с шасси Leitch серии 6800
