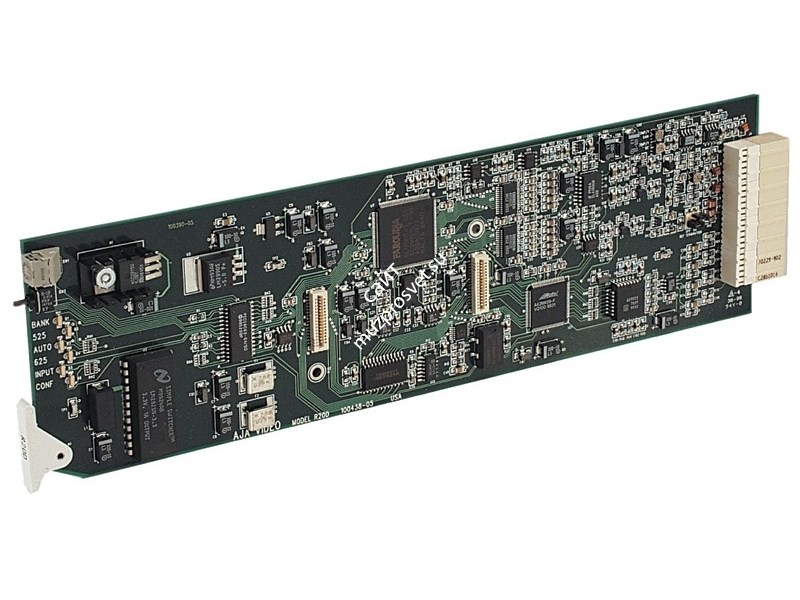

AJA R20CE

AJA R20CE.

Конвертор AJA R20CE обеспечит 10-битным качеством цифро-аналоговые преобразования из SDI-сигнала одновременно в композитный или компонентный видеоформат. Непосредственно самим пользователем может быть выбран формат выходного компонентного сигнала на целых четыре аналоговых выхода, которые не зависят друг от друга, включая новейшие системы хромовой фильтрации и настройки защитных интервалов.

Конвертор также может похвастаться эксклюзивной технологией PLL-фильтрации SDI-сигнала для существенного снижения уровня дрожания выходного аналогового сигнала. Такая возможность в сочетании с точным цифро- и аналоговыми фильтрами позволит обеспечивать высочайшим качеством абсолютно все 4-кратные оверсемплинги выходного аналогового сигнала, который может обладать невероятно низким уровнем распространения шума.

Инновационный опциональный модуль под названием Frame Sync/Genlock позволит пользователю успешно синхронизировать AJA R20CE по внешнему сигналу с абсолютно полным управлением таймингом. Без такого модуля синхровод станет работать по устаревшему сигналу color frame. Конвертор можно устанавливать в рэковое шасси серии R или другое совместимое с данной моделью шасси.

Основные особенности данного конвертора

• Потрясающее 10-битное качество цифро-аналогового преобразования.
• Абсолютно уникальная 10-битная цепь обработки подаваемого сигнала с 4-кратным оверсемплингом.
• Единственный SDI-вход, несколько сквозных SDI-выхода со стандартной функцией реклокинга.
• Одновременный моментальный вывод компонентного и композитного аналогового сигнала устройства.
• Поддержка новых компонентных форматов под названием YPbPr, Betacam и RGB.
• Поддержка универсальных композитных форматов NTSC или PAL.
• Технология значительного снижения цифрового шума.
• Опциональный модуль FSG позволяет успешно синхронизировать конвертер по подаваемому устройством внешнему синхросигналу с доступным управлением таймингами.

Технические характеристики:

• Входы: SDI (SMPTE 259M), 1x BNC
• Синхронизация: пассивная петля

Выходы

• Сквозные SDI-выходы с функцией реклокинга, 2 x BNC
• PAL, YC (S-Video), 3x BNC
• YPbPr - SMPTE, EBU-N10, Betacam, RGB, NTSC,
• Одновременный вывод компонентного и композитного сигнала
• NTSC/PAL или Sync, 1x BNC

Цифро-аналоговые конвертеры

• 10-битные с 4-кратным оверсемплингом
• Фильтрация рассинхронизации сигнала до 2.5 Гц

Частотная характеристика

• C +/- 0,15 дБ на 2.5 МГц (компонентный)
• Y +/- 0,15 дБ на 5.5 МГц
• K-фактор менее 0,5% (2T)
• C +/- 0,15 дБ на 1.3 МГц (композитный)

Пользовательские настройки

• Защитный интервал вкл/выкл
• Выходной видеоформат
• Настройка таймингов выходного сигнала (с опциональным модулем кадровой синхронизации FSG)
• Функция снижения цифрового шума
• Горизонтальное, вертикальное гашение

Дополнительно

• Размеры: установка в рэковые шасси AJA серии R, совместимость  с шасси Leitch серии 6800
• Потребляемая мощность: 7 Вт,  8 Вт – с  опциональным модулем кадровой синхронизации FSG
