Blackmagic Universal Videohub 288 Crosspoint

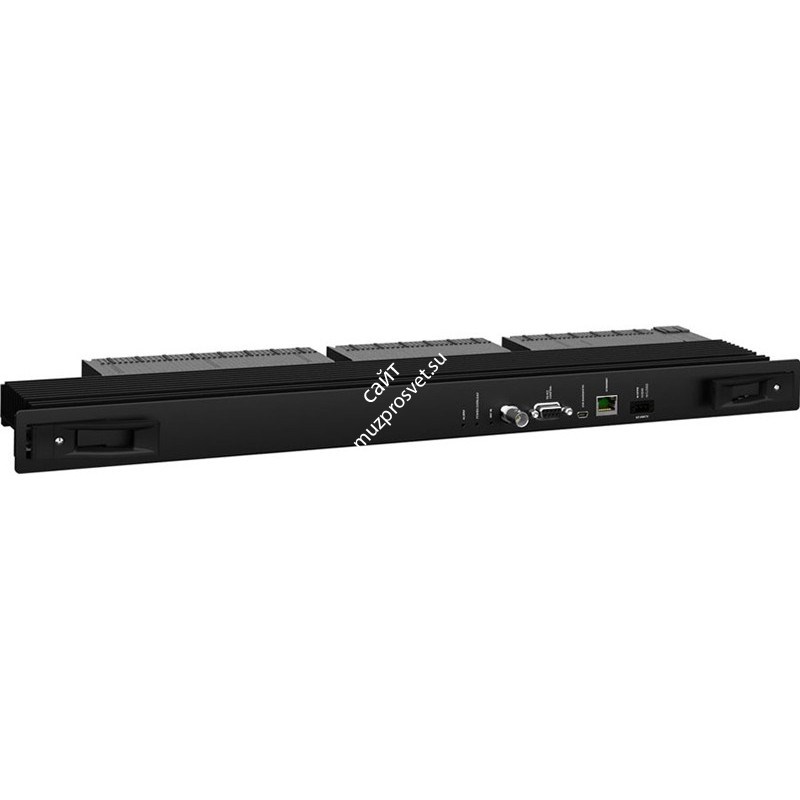

Blackmagic Universal Videohub 288 Crosspoint.

Совместим с портами управления деками 288х288, матрицей входов/выходов SDI и с шасси моделиUniversal Videohub 288. Оснащен последовательным портом и Ethernet-портом управления маршрутизатором. Имеет генлок, индикаторы неисправностей и GPI-интерфейс.

Роутер Universal Videohub дает возможность студиям создать собственный SDI-маршрутизатор пропускной способностью 3 Гб/с (включая оптоволоконный маршрутизатор) с полной поддержкой форматов SD/HD/2K/4:4:4. Шасси Universal Videohub поставляются с двумя размерами: длякроссировочной матрицы 72×72 и 288×288. Все интерфейсные модули устройства представляют собой отдельные платы с 4 входами и 4 выходами на каждой.

1. Управление устройствами Universal Videohub
Контроль маршрутизации сигналов происходит с компьютера, iPad и через аппаратную контрольную панель.

2. Оптоволоконный интерфейс (Universal Videohub Optical Fiber Interface)
На одной плате имеется 4 оптоволоконных входа SDI и 4 оптоволоконных выхода SDI.

3. Интерфейс SDI (Universal Videohub SDI Interface)
На одной плате имеется 4 входа BNC SDI и 4 выхода BNC SDI.

4. Кабель управления деками (Universal Videohub Deck Control Cable)
Служит для расширения интерфейса (оптоволоконного или SDI) 4 независимыми портами управления деками.

5. Контроллер матрицы (Universal Videohub Crosspoint)
Оснащен 72 входами и 72 выходами.

6. Плата питания совокупной мощностью 450 W (Universal Videohub 450W Power Card)
Поддерживает подключение до 3 блоков питания 12 V.

7. Модуль охлаждения
Съемный модуль охлаждения, оснащенный вентиляторами.

8. Шасси Universal Videohub 72
Допускает расположение в рэковой стойке макс. 18 интерфейсных модулей.

Пользователь может захватывать видеопоток с помощью компьютера, при этом источник видеопотока должен быть подключен к устройству Universal Videohub. Возможен вывод видеосигнала с компьютера на приемные устройства: мониторы, проекторы, деки и другое оборудование SDI. Студии, оснащенныероутерами Universal Videohub, могут больше не использовать автономные устройства захвата и вывода, что экономит деньги и рабочее место, повышая эффективность работы.

Роутер Universal Videohub 288 имеет малую глубину – всего 15 см. Высота модели - 18 рэковых единиц. Управление маршрутизаторами осуществляется аппаратными или программными средствами с подключением к последовательному порту (Ethernet-порту). Шасси роутера позволяет организовать доступный маршрутизатор небольших габаритов, который при необходимости может расширяться до нужных размеров, обеспечивая максимальную эффективность системы.
