Blackmagic Universal Videohub 288

Оригинальный маршрутизатор Universal Videohub 288  Blackmagic.

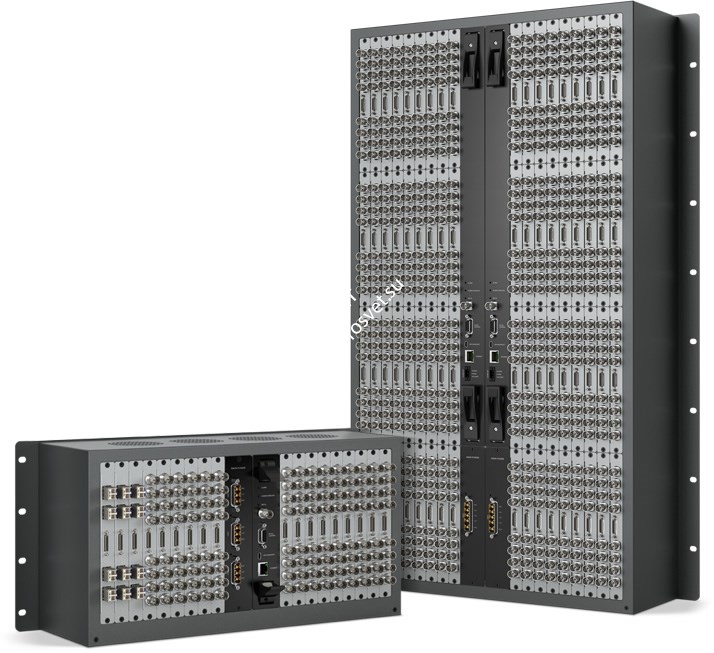

Данное рэковое шасси позволяет установить до 72-х традиционных (BNC) или оптоволоконных SDI-модулей, один контроллер матрицы 72?72 или два контроллера матрицы 288?288, а также две платы питания. Установка одного контроллера матрицы обеспечивает доступность решения, в то время как установка двух контроллером и двух плат питания — полную резервируемость. Шасси включает в себя съемный модуль охлаждения с вентиляторами.

Оптоволоконный и 3 Gb/s SDI-маршрутизатор с индивидуальной конфигурацией
Universal Videohub позволяет студиям построить собственный 3 Gb/s SDI- и оптоволоконный SDI-маршрутизатор с поддержкой форматов SD, HD, 4:4:4 и 2K. Шасси роутеров Universal Videohub имеют два размера: под кроссировочную матрицу 72×72 или 288×288. Каждый интерфейсный модуль роутера представляет собой отдельную плату, каждая из которых имеет по 4 входа и 4 выхода. Сочетая различные модули, студийные инженеры могут собрать полностью оптоволоконный, полностью коаксиальный или комбинированный SDI-роутер. А благодаря модулю Universal Videohub Editing Interface пользователи могут вести захват и вывод материала через роутер, подключаясь к нему по интерфейсу Thunderbolt.

Поразительные возможности
Universal Videohub великолепно подходит для сред, в которых требуется маршрутизация традиционных и оптоволоконных SDI-сигналов. Помимо поддержки стандарта 3 Gb/s SDI данные маршрутизаторы позволяют принимать и передавать видеосигналы на большие расстояния при использовании оптоволоконных кабелей. Это отличное решение для больших студий и съемки масштабных мероприятий, так как кроме всего прочего позволяет коммутировать сигналы, переданные через оптоволоконный кабель, на стандартные SDI-устройства, и наоборот, без использования дополнительных конвертеров. Благодаря интерфейсному модулю Universal Videohub Editing Interface одновременно 4 пользователя могут вести захват сигнала непосредственно на компьютеры с технологией Thunderbolt. С его же помощью пользователи могут выводить материал с компьютера на деки, мониторы, проекторы и другие устройства, подключенные к маршрутизатору. Только роутеры Universal Videohub позволяют расширять свою коммутационную емкость, дополнять её новыми интерфейсными платами и резервными блоками питания, защищая тем самым инвестиции.

Основные особенности:

1. Управление роутерами Universal Videohub
Управление маршрутизацией сигналов непосредственно с компьютера, аппаратной контрольной панели или даже с iPad.

2. SDI-интерфейс (Universal Videohub SDI Interface)
Имеет 4 BNC SDI-входа и 4 BNC SDI-выхода на одной плате.

3. Оптоволоконный интерфейс (Universal Videohub Optical Fiber Interface)
Имеет 4 оптоволоконных SDI-входа и 4 оптоволоконных SDI-выхода на одной плате.

4. Кабель управления деками (Universal Videohub Deck Control Cable)
Дополняет любой из интерфейсов (SDI или оптоволоконный) четырьмя независимыми портами управления деками.

5. Плата питания общей мощностью 450 Вт (Universal Videohub 450W Power Card)
Позволяет подключить до 3-х внешних блоков питания 12 В.

6. Контроллер матрицы (Universal Videohub Crosspoint)
Поддерживает до 72-х входов и 72-х выходов.

7. Шасси Universal Videohub 72
Позволяет расположить в рэковой стойке до 18-ти интерфейсных модулей.

8. Модуль охлаждения
Легко заменяемый модуль охлаждения с вентиляторами.

Инновационные возможности
Модель Universal Videohub 72 позволяет установить до 18-ти интерфейсных модулей, модель Universal Videohub 288 — до 72-х модулей, что представляется превосходным решением для телевещательных и постпродакшн-студий с большим количеством оборудования. Замена интерфейсных модулей производится без отключения питания роутера.

Продуманная до мелочей архитектура
Обе модели Universal Videohub имеют модульную архитектуру, которая позволяет построить маршрутизатор под индивидуальные нужды. Неотъемлемой частью роутеров Universal Videohub является плата-контроллер матрицы и резервируемые блоки питания. При необходимости расширения маршрутизатора интерфейсные модули можно использовать в более ёмком шасси.

Автоматическое переключение SDI-стандартов
Все подключения по стандарту 3 Gb/s SDI способны автоматически переключаться между форматами SD, HD, 4:4:4 и 2K. Таким образом гарантируется передача сигнала максимального качества для всех монтажных систем, дек, мониторов и прочих устройств в студии. Кроме того, маршрутизаторы Universal Videohub позволяют коммутировать между собой SDI-сигналы, переданные по медному или оптоволоконному кабелю.

Интерфейсные модули
Каждый интерфейсный SDI-модуль — и традиционный, и оптоволоконный — имеет по 4 входа, 4 выхода и 4 порта управления деками RS-422 (через специальный кабель Universal Videohub Deck Control Cable). Данные модули также поддерживают 16 каналов эмбедированного SDI-аудио, которые транслируются в неизменном виде со входа на выход вместе с видеосигналом. Для большего удобства интерфейсные модули имеют одинаковые размеры и могут устанавливаться как в шасси Universal Videohub 72, так и в шасси Universal Videohub 288. Это отличное решение, если в будущем вам потребуется менять размер маршрутизатора.

Инновационное решение для видеомонтажа
Модуль Universal Videohub Editing Interface обладает 4-мя двунаправленными портами Thunderbolt и 4-мя синхровходами на одной плате. То есть к одному модулю можно подключить до 4-х компьютеров с портами Thunderbolt. Пользователи могут использовать свои компьютеры для захвата видеопотоков с любого источника, подключенного к роутеру Universal Videohub, или выводить видеосигнал с компьютера на несколько приемных устройств, как, например, деки, мониторы, проекторы и прочее SDI-оборудование. С роутерами Universal Videohub студии могут избавиться от автономных устройств захвата и вывода, сэкономив средства, драгоценное место и повысив эффективность рабочего процесса.
