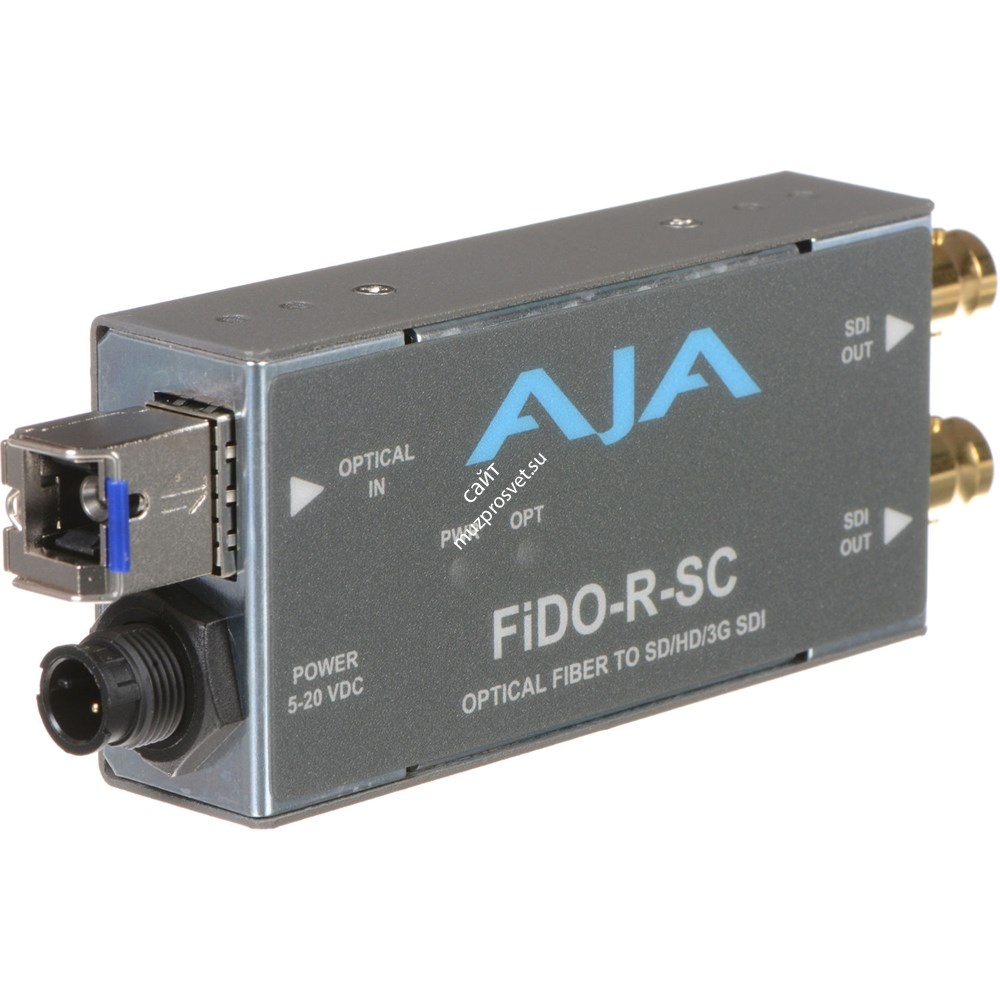

AJA FiDO-R-SC

AJA FiDO-R-SC.

FiDO - это конвертеры, в которых используется классическое и оптоволоконное SDI подключение. С их помощью разрешается производить передачу SDI, HD-SDI и 3G SDI сигналов на десять километров, воспользовавшись типовым одномодовым оптоволоконным кабелем, у которого в наличии будут LC разъемы. Класс конвертеров FiDO соответствует всей классификации SMPTE и приходится достаточно надежным и гибким оборудованием для эксплуатации как внутри спецобъектов, так и на улице.

В линейке товаров FiDO встречается 5 образцов, что может говорить о неповторимой гибкости, когда будут создаваться видеоинсталляции, плюс о снижении их стоимости. Благодаря наличию двухканальных образцов конвертеров FiDO можно обеспечить себя одновременным преобразованием 2х сигнальных потоков, так как это идеальное решение, если работа осуществляется с 3D, dual-link SDI типажами или 2мя абсолютно самостоятельными SDI потоками (к примеру, SD, HD и 3Gb/s видеоматериал можно комбинировать как угодно). Также стоит сказать, что в конструкцию данных конвертеров FiDO входит наличие электрической изоляции каналов, которая устраняет трудности общего контура заземления.

Данный класс конвертеров FiDO снабжен компактным низкопрофильным корпусом, благодаря чему можно производить их установку в узких местоположениях и промеж оборудования, которое находится в любом оборудовании (стойки, передвижные телестудии, тесные рабочие помещения и т.д.).

В модельной линейке товаров FiDO представлено наличие:

FiDO-R: одноканальных конвертеров (из оптоволоконных в классические типажи SDI с 2мя SDIвыходами);
FiDO-2R: двухканальных конвертеров (из оптоволоконных в классические типажи SDI);
FiDO-T: одноканальных конвертеров (из классических в оптоволоконные типажи SDI, оборудованные петлевым SDI выходом);
FiDO-2T: двухканальных конвертеров (из классических в оптоволоконные типажи SDI);
FiDO-TR: трансиверов для классических/оптоволоконных SDI сигналов;

Аксессуары:

DWP: многофункциональные блоков питания (с разъемом для сетей питания североамериканских государств);
DWP-U: многофункциональные блоки питания (с разъемом IEC-320). Входит в комплект приборов;
4-штырьковых XLR кабелей питания

Ключевые особенности:

• Передача SDI, HD-SDI и 3G HD-SDI сигнала через одномодовый оптоволоконный кабель.
• Авто определение видеоформата.
• Поддержка всех типов вспомогательных SDI данных
• LC разъемы
• Одноканальные (симплексные) и двухканальные (дуплексные) модели.
• На всех SDI входах  - функция подстройки и реклокинга сигнала.
• Совместимость с ASI.
• Электрическая схема устройства позволяет устранить проблемы с общим контуром заземления.

Технические характеристики:

Поддерживаемые видеоформаты

• 3 Gb/s, 1.5 Gb/s, 270 Mb/s, ASI (с автоматическим определением формата).

Видеовходы и выходы

• SDI (SMPTE 259/292/296/424) с BNC разъемами.

Рекомендуемые длины кабелей (разъемы BNC, коаксиальный кабель 1694)

• 270 Mb/s: 400 м.
• 1.5 Gb/s: 200 м.
• 3 Gb/s: 140 м.

Возвратные потери сигнала (BNC)

• Более 15 db для режимов 270 Mb/s – 1.5 Gb/s

Питание: +5-20 В DC.

• 1.5 Вт (FIDO-T, FIDO-R).
• 2.5 Вт (FIDO-2R, FIDO-2T, FIDO-TR).
• Требуется блок питания (рекомендуется использование блоков питания AJA DWP или DWP-U).

Оптоволоконные выходы

• Длина волны: 13 10 нм.
• Выходная мощность: -2dBm (типичная).

Размеры: 11,7х4,35х2,16 см
