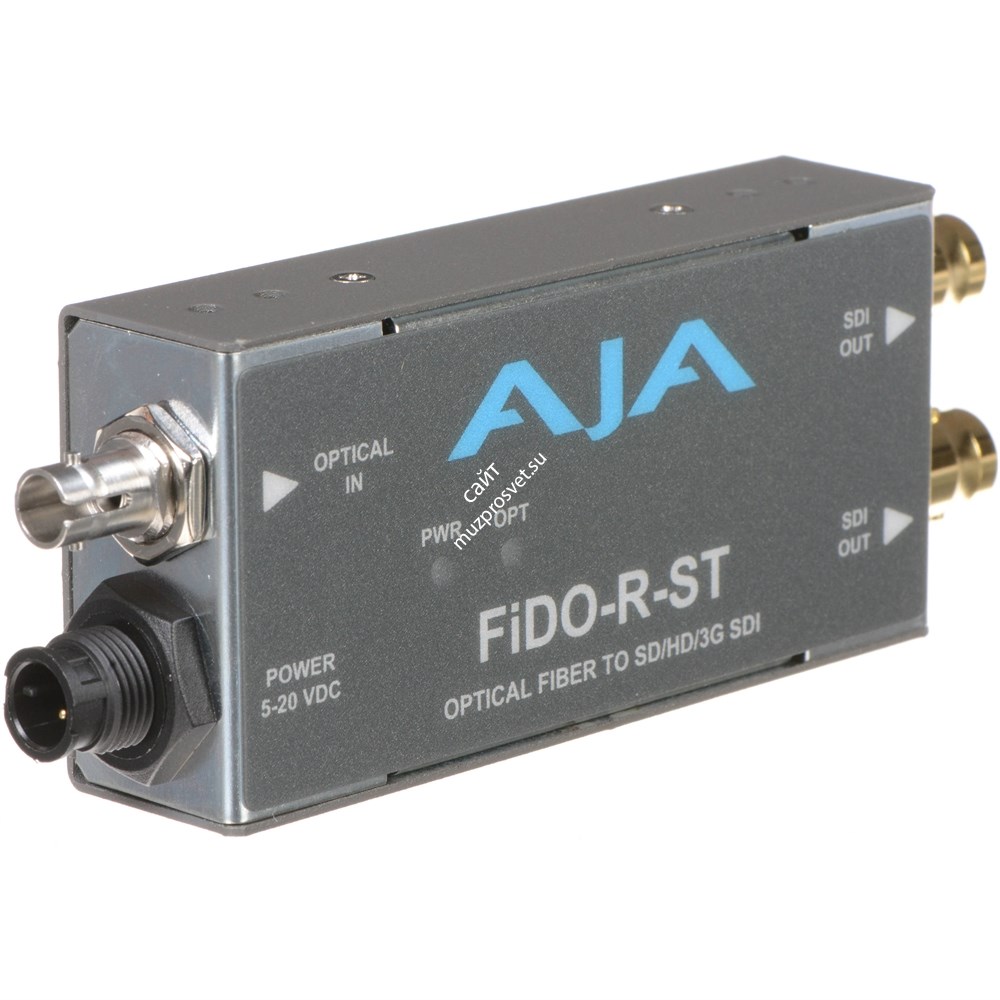

AJA FiDO-R-ST

AJA FiDO-R-ST.

FiDO – это семейство конвертеров традиционного и оптоволоконного SDI подключения. Конвертеры FiDO позволяют передавать SDI, HD-SDI и 3G SDI сигнал на расстояния до 10 км при использовании стандартного одномодового оптоволоконного кабеля с LC разъемами. Конвертеры FiDO соответствуют всем спецификациям SMPTE и являются весьма надежными и гибкими при использовании как внутри зданий, так и на открытом воздухе.

Линейка продуктов FiDO представлена пятью моделями, что обеспечивает неповторимую гибкость при создании видеоинсталляций, а также снижает их стоимость. Двухканальные модели конвертеров FiDO позволяют осуществлять одновременное преобразование двух потоков сигнала, что является идеальным решением для работы с 3D, dual-link SDI стандартами или двумя полностью независимыми SDI каналами (например, SD, HD и 3Gb/s видео могут сочетаться в любой комбинации). Кроме того, в конструкции конвертеров FiDO предусмотрена электрическая изоляция каналов, устраняющая проблемы с общим контуром заземления.

Конвертеры FiDO имеют компактный низкопрофильный корпус, что позволяет устанавливать их в узких местах и между оборудованием в стойках, передвижных телестудиях и тесных рабочих помещениях.

Модельный ряд конвертеров FiDO

• FiDO-R: одноканальный конвертер из оптоволоконного в традиционный стандарт SDI с двумя SDI выходами.

• FiDO-2R: двухканальный конвертер из оптоволоконного в традиционный стандарт SDI.
• FiDO-T: одноканальный конвертер из традиционного в оптоволоконный стандарт SDI с петлевым SDI выходом.
• FiDO-2T: двухканальный конвертер из традиционного в оптоволоконный стандарт SDI.
• FiDO-TR: трансивер для традиционного/оптоволоконного SDI сигнала.

Аксессуары

• DWP: универсальный блок питания (разъем для сетей питания стран Северной Америки).
• DWP-U: универсальный блок питания (разъем IEC-320). Идет в комплекте с конвертером
• Крепление в рэковую стойку.
• 4-штырьковый XLR кабель питания.

Ключевые особенности:

• Передача SDI, HD-SDI и 3G HD-SDI сигнала по одномодовому оптоволоконному кабелю.
• Автоматическое определение видеоформата.
• Поддержка всех типов вспомогательных SDI данных, включая эмбедированное аудио.
• LC разъемы для оптоволоконного подключения.
• Одноканальные (симплексные) и двухканальные (дуплексные) модели.
• На всех SDI входах (как традиционных, так и оптоволоконных) присутствует функция подстройки и реклокинга сигнала.
• Совместимость с ASI.
• Электрическая схема устройства позволяет устранить проблемы с общим контуром заземления.
• Блок питания 5-20 В DC (приобретается отдельно).

Технические характеристики

Поддерживаемые видеоформаты

• 3 Gb/s, 1.5 Gb/s, 270 Mb/s, ASI (с автоматическим определением формата).

Видеовходы и выходы

• SDI (SMPTE 259/292/296/424) с BNC разъемами.

Рекомендуемые длины кабелей (разъемы BNC, коаксиальный кабель 1694)

• 270 Mb/s: 400 м.
• 1.5 Gb/s: 200 м.
• 3 Gb/s: 140 м.

Возвратные потери сигнала (BNC)

• Более 15 db для режимов 270 Mb/s – 1.5 Gb/s

Оптоволоконные выходы

• Длина волны: 13 10 нм.
• Выходная мощность: -2dBm (типичная).

Размеры

• 11,7х4,35х2,16 см

Питание

• +5-20 В DC.
• 1.5 Вт (FIDO-T, FIDO-R).
• 2.5 Вт (FIDO-2R, FIDO-2T, FIDO-TR).
• Требуется блок питания (рекомендуется использование блоков питания AJA DWP или DWP-U).
