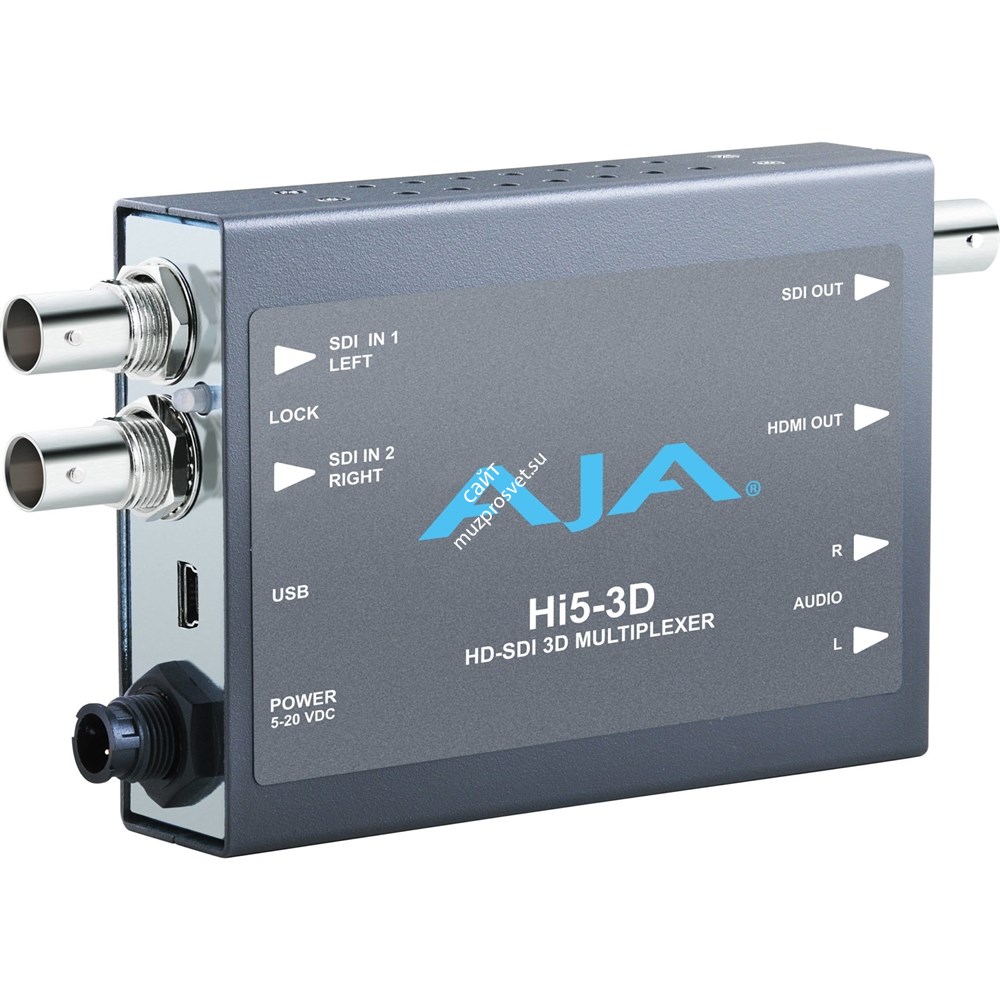

AJA Hi5-3D

AJA Hi5-3D.

3D мультиплексор AJA Hi5-3D предназначен для преобразования двух HD-SDI сигналов во всевозможные 3D-мультиплекс форматы, и последующего их вывода при помощи HD-SDI выходов либо HDMI 1.4a. Благодаря работе в стандарте EDID выхода HDMI 1.4a, присутствует возможность согласовать форматы 2D/3D с HDMI монитором в автоматическом режиме. При работе в 3D режиме синхронизируются входы SDI 1 и SDI 2.

Внедряемый входящий SDI аудио сигнал далее независимо внедряется в два исходящих потока: HDMI и SDI. Так же присутствует возможность передачи аудио сигнала через два выхода RCA с выбором канала. Для удобства работы пользователя Hi5-3D совместим с утилитой AJA Mini-Config, которая дает возможность обновлять внутреннее ПО устройства и выполнять его настройку.

Поддержка 3D режимов

Hi5-3D в случае необходимости может работать в различных 3D режимах: «frame- packing», «side-by-side» и «top-bottom». В основу «top-bottom» и «side-by-side» заложено применение сжатия (горизонтального или вертикального) всех input-сигналов по отдельности, с целью дальнейшего их соединения в одном видеопотоке того же битрейда.

Режим "frame-packing" применяет метод складывания обоих входящих сигналов с максимальным разрешением в единый "tall" поток (обладающий двойным количеством и частотой строк). Он применяется только при наличии кадровой частоты input-сигнала в 23.98/24Hz. Присутствует опция разворота сигнала из любого входа по горизонтали либо вертикали. Разворачивать сигналы можно как одновременно, так и по отдельности. Выполнение этой операции управляется с помощью 4-х переключателей.

Поддерживаемые форматы

Возможна работа Hi5-3D с конфигурацией входов как 3D, так и 2D. При работе в 2D входящий сигнал после обработки отсылается на выход конвертера. В режиме 3D конвертер поддерживает определенные CEA для стандарта HDMI 1.4a.

Конвертация формата "psf" в формат "p" происходит во время вывода через HDMI. Форматы типа S/S и T/B поддерживаются только SDI выводом. Однако в новых версиях ПО для конвертера возможно увеличение количества поддерживаемых форматов.

Управление конвертером

Работа конвертера управляется как DIP-переключателями, так и при помощи утилиты Mini-Config. Переключение между мануальным и дистанционным управлением прибором производится посредством одного из DIP-переключателей. Во время мануального управления работой конвертера руководят только DIP-переключатели. Во время дистанционного управления прибор контролирует только утилита AJA Mini-Config.

Технические характеристики:

Поддерживаемые входные форматы:

• 1080p24
• 720p 50/59.94/60
• 1080p25
• 1080i 50/59.94/60
• 1080p23.98

Видеовходы:

• 2 HD-SDI входа (автоматическое переключение режимов),
• SMPTE-292/296/424,
• 2 BNC разъема,
• SDI вход для левого глаза (10-bit),
• SDI вход для правого глаза (10-bit).

Видеовыходы:

• 10-bit HDMI v1.4a,
• HD-SDI выход, 10-bit.

Аудиовыходы:

• 2 или 8 каналов эмбедированного HDMI аудио,
• 2 аналоговых RCA аудиовыхода, -10dBV (номинально), назначение каналов осуществляется пользователем.

Питание: +5-20 В DC, 5 Ватт (рекомендуется блок питания AJA DWP или DWP-U)

Размеры: 14,7x 7,9x2,5 см.
