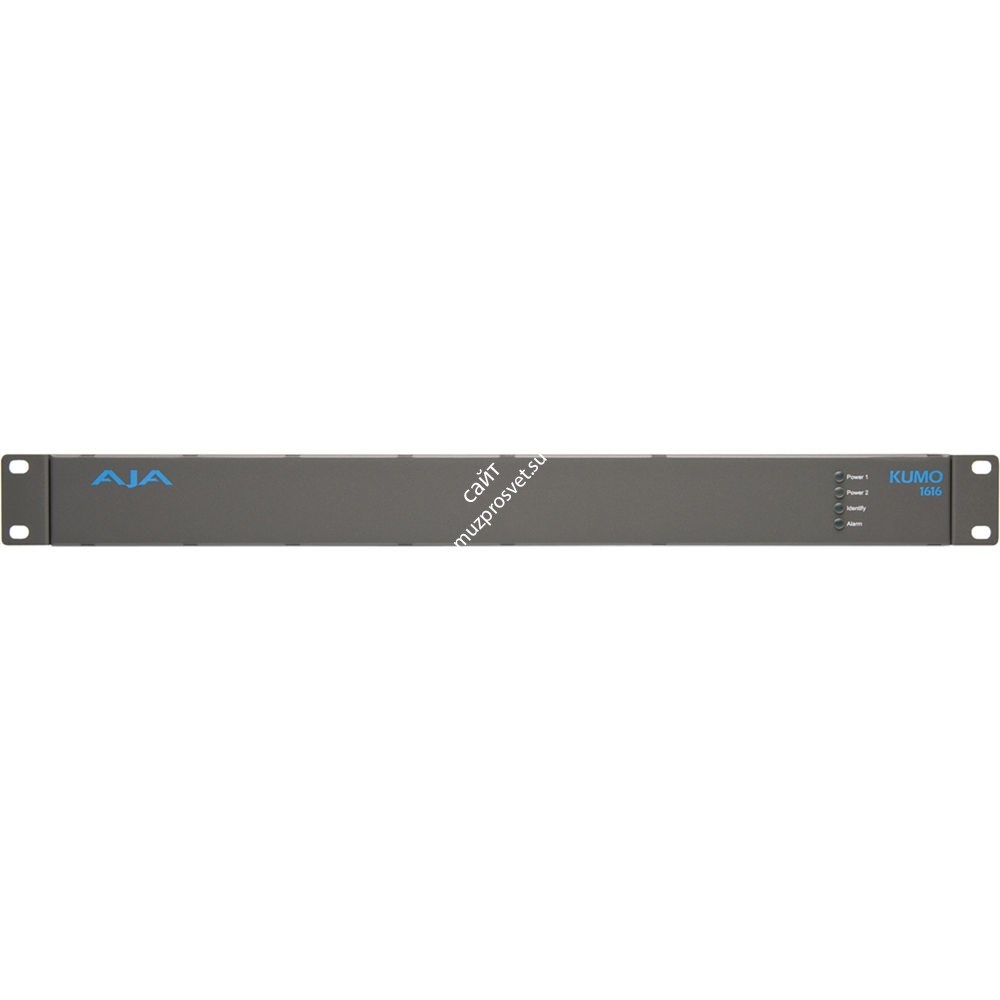

Aja KUMO 1616

Aja KUMO 1616.

Компактные SDI-роутеры

AJA KUMO являются компактными, экономически эффективными и надежными SDI роутерами, имеющими крепкую конструкцию. KUMO функционируют в полном спектре специализированных стандартов SDI, 3G SDI и HD-SDI. Таким образом, роутеры KUMO идеальным образом подходят для деятельности практически любой широковещательной, постпродакшн или продакшн студии. Управление девайсом происходит с помощью встроенной системы Linux, кроме этого, роутеры KUMO могут работать в локальной сети и поддерживают протокол HTTP для средств управления и мониторинга.

Встроенный веб-сервер даст вам возможность провести установку роутера быстро, составить его конфигурацию, а также обеспечить скоростное функционирование при применении стандартного веб браузера, то есть без скачивания или приобретения дополнительного программного обеспечения. Ко всему прочему вы сможете пользоваться опциональной контрольной панелью 1RU, которая имеет сетевой интерфейс (KUMO CP), и которая может действовать и как сетевое устройство, и как независимое.

SDI роутеры KUMO представлены двумя вариантами:

• KUMO 1604 с шестнадцатью SDI входами и четырьмя выходами.
• KUMO 1616 – имеющий 16 каналов ввода и вывода.

Учитывая компактный форм-фактор и высоту 1RU, то роутеры KUMO самым лучшим образом впишутся даже в самые требовательные к свободному месту пространства, как:

• переносные телестудии;
• студии монтажа;
• комплекты оборудования для корпоративных видео трансляций и живых выступлений.

Компактность SDI роутеров KUMO комбинируется с надежностью продуктов от компании AJA, их гибким функционированием, отличным качеством сигнала, а также довольно невысокой ценой.

Аппарату свойственна простая установка, настройка и возможность расширения.

Установка роутеров KUMO очень простая. При использовании протокола Bonjour, сетевые параметры устройства настраиваются в автоматическом режиме. Всё, что от вас потребуется, так это включить роутер в локальную сеть или же к компьютеру. Существует также и альтернативный способ: применение стандартных сетевых настроек. В данном варианте вы попросту подключаете к локальной сети роутер, или к ПК, после чего получаете установленный по умолчанию доступ по IP адресу.

При использовании браузера вы сможете менять сетевые TCP/IP параметры роутеров KUMO, изменять их названия, а также управлять работой роутеров с помощью источников и приемников видеосигнала.

В случае использования независимой конфигурации роутеров KUMO следует просто соединить составляющие роутера при помощи Ethernet коммутаторов и стандартных RJ45 кабелей.

Ключевые особенности:

• Поддержка всех типов вспомогательных SDI данных
• SD, HD, 3G SDI входы и выходы с BNC разъемами, SMPTE 259M/292M/424M.
• Использование протокола Bonjour™/Zeroconf для автоматического конфигурирования устройства.
• Изолированные друг от друга входы питания
• Возможность подключения дополнительного блока питания.
• 10/100/1000 Ethernet LAN-порт.
• Использование операционной системы Linux со встроенным веб-сервером
• Автоматическая подстройка и реклокинг сигнала.
• Управление по протоколу HTTP или при использовании панели управления KUMO CP (приобретается отдельно).
• Синхровход с BNC разъемом, пассивная петля, Blackburst синхронизация для PAL/NTSC форматов или Tri-sync – для HD форматов.
• Форм-фактор – 1 RU .
• В комплект входит один блок питания и один кабель питания.

Технические характеристики:

Поддерживаемые видеоформаты

• 3 Gb/s, 1.5 Gb/s, 270 Mb/s, ASI (с автоматическим определением формата).

Видеовходы и выходы

• SDI (SMPTE 259/292/296/424) с BNC разъемами.

Рекомендуемые длины кабелей (разъемы BNC, коаксиальный кабель 1694)

• 270 Mb/s: 400 м.
• 1.5 Gb/s: 200 м.
• 3 Gb/s: 140 м.

Возвратные потери сигнала (BNC)

• Более 15 db для режимов 270 Mb/s – 1.5 Gb/s
• Более 10 db для режимов 1.5 Gb/s – 3 Gb/s

Синхровход

• Аналоговый вход, BNC разъемы, пассивная петля.
• Форматы синхронизации: NTSC, PAL, Tri-sync.

Управление

• Интерфейс 10/100/1000 Ethernet, разъемы RJ-45, встроенная операционная система Linux и вэб-сервер.
• RS-422 (поддержка данного порта планируется в будущих версиях прошивки).

Рабочая среда

• Рабочая температура: от 0 до 40 градусов Цельсия.
• Относительная влажность: от 0 до 90%, без конденсации.

Питание

• +12 VDC номинально, диапазон рабочих напряжений 9-18 VDC, опциональный резервный источник питания.
• KUMO 1616: 20 Вт.

Размеры

• 48,3 (Ш) x 4,45 (В) x 3,81 (Г) см.

Вес

• 0,64 кг.
