AJA RD10MD2

AJA RD10MD2.

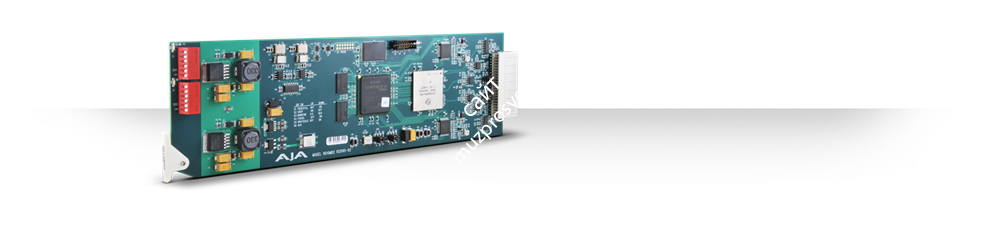

AJA RD10MD2 является двухканальным 10-битным понижающим конвертером, который изготовлен качественно и в соответствии с современными технологиями. Каждый канал имеет по одному уникальному HD/SD-SDI-выходу, которые обладают безупречной функцией реклокинга сигнала. Канал 1 и канал 2 являются абсолютно самостоятельными. На каждый из этих каналов разработчики установили по два пониженных выхода, имеющих возможность конфигурирования вывода SDI-сигнала.

Данное устройство обладает поддержкой всех HD-форматов. В этот список включен и 24p/psf, который наделен функцией 3:2 pulldown. AJA RD10MD2 поддерживает рэковые шасси FR2 и, конечно, AJA FR1.

Каждый SD-выход имеет возможность вывода изображения в формате 16:9 и 4:3.

Уникальные особенности этого конвертера:

• Наличие сквозных HD-SDI/SDI-выходов, которые обладают функцией реклокинга.
• Режимы масштабирования letterbox и crop.
• Мультиформатная поддержка SD- и HD-SDI- сигналов на входе.
• SDI-выходы и композитные аналоговые.
• Два самостоятельных канала, которые понижают конверсию из HD в SD.
• Входные сигналы 23.98/24p/psf, которые обладают функцией 3:2 pulldown.
• Абсолютный 10-битный тракт обработки сигнала и многоточечная интерполяция.
• Легкое конфигурирования под форматы 4:3 и 16:9.

Технические характеристики:

Поддерживаемые входные форматы

• HD: 1080i 50/59.94/60 Гц
• 1080p/psf 23.98/24/25/29.97/30 Гц
• 720p 23.98/24/25/29.97/30/50/60 Гц

Входы:

• HD-SDI или SDI SMPTE 259/292/296, 10-битные, BNC

Выходы

• Канал 1 имеет один сквозной выход с функцией реклокинга, 1 BNC
• Каждый канал имеет по 2 выхода, которые конфигурируются под вывод SDI-сигнала (SMPTE 259M, 10-bit) или аналогового композитного NTSC/PAL, 2x BNC
• Канал 2 имеет один сквозной выход с функцией реклокинга, 1 BNC

Аудиоконвертеры:

• 24-битные, 48/96 кГц

Понижающая конверсия

• Функция 3:2 pulldown для входных сигналов 23.98/24p/psf
• Многоточечная интерполяция, 10-битная обработка

Пользовательские настройки

• Выбор кадрового формата 4:3 или 16:9
• Выходные видеоформаты
• Настройка производится при помощи внешних DIP-переключателей
• Наложение рамки зоны безопасности 4:3
• Защитный интервал (на выходе)
• Режим масштабирования letterbox или crop

Размеры: установка в рэковые шасси AJA серии R

Потребляемая мощность:

• 7 Вт
