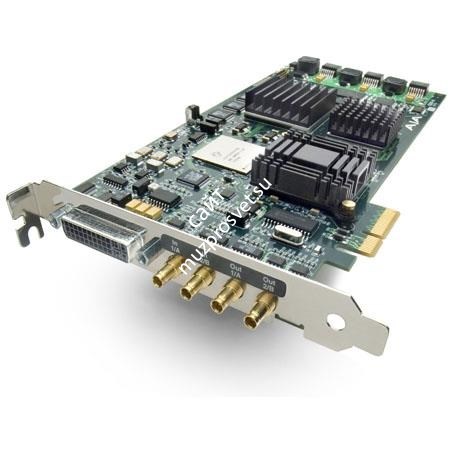

AJA Kona 3

AJA Kona 3.

Техника для работы с несжатым HD, SD, Dual Link HD, 2K видео.

KONA 3 – это топовый интерфейсный продукт в ассортименте настольных устройств, у которого отличный функционал, позволяющий осуществлять обработку профессионального видеоконтента.

Через интерфейс KONA 3 осуществляется ввод-вывод несжатого видео 10-битного формата. Интерфейс поддерживает передовой стандарт HDMI 1.4a, в возможности которого входит работа с процессами 3D. KONA 3 также позволяет осуществлять ввод-вывод 16-канального эмбедированного SDI аудио и 16-канального цифрового аудио AES-формата (8 каналов по интерфейсному кабелю или 16 каналов через K3G-Box – опциональный блок). Плата также оборудована аппаратным понижающим, повышающим и кросс-конвертером, работающим в режиме реального времени. Конвертер делает работу с HD, SD, Dual Link HD и даже форматами 2K более эффективной. Встроенный в плату кейер способен без рендеринга осуществлять композитинг графики. И это не полный список технических новшеств рассматриваемой платы.

Функциональные возможности по работе со стереоскопическим 3D форматом

Благодаря KONA 3 начинать работать со стереоскопическим 3D форматом стало проще.

Контрольная панель AJA предусматривает легкую настройку режима раздельного вывода потоков на два выхода SDI для левого и правого глаз. Тесная интеграция с CineForm (стерео кодек) позволяет осуществлять прямой вывод всех мультиплексированных потоков для SDI стерео мониторинга с тайм линий Adobe CS5 и Apple FCP в одном из двух режимов - «Top Bottom» или «Side by Side».

Поддержка стандарта HDMI 1.4a делает возможной использование более доступных 3D мониторов для режимов мониторинга «Top Bottom», «Side by Side» и «Frame Packed».

Возможность преобразований широковещательного качества

Благодаря KONA 3 стает возможной полноценная 10-битная повышающая конверсия из SD в HD (широковещательного качества). Также благодаря интерфейсу может быть осуществлена кросс-конверсия из HD в HD, понижающая HD-SD-конверсия и функция автоматического вывода в 12-битном компонентном формате HD/SD. Из-за того, что плата рассматриваемого интерфейса выполняет все преобразования на аппаратном уровне, все вычислительные возможности рабочего компьютера могут быть задействованы для захвата или вывода материала.

При помощи платы KONA 3 также может быть произведена кросс-конверсия из 720p 23.98 в 1080PsF 23.98 формат. Современное многоформатное HD постпроизводство часто использует кросс-преобразование, благодаря чему ускоряется проектная и ежедневная работа.

Встроенный аппаратный SD/HD кейер

У платы AJA KONA 3 имеется функциональный аппаратный кейер, который может осуществлять наложение на входящий видеопоток графики с альфа-каналом. Также благодаря встроенному кейеру может быть использована цветовая маска или содержимое кадрового буфера платы (AJA TV/Apple FinalCut Pro в качестве примера). С кейером также возможен кеинг реального времени клипов QuickTime с альфа-каналом (если использовать приложение AJA TV) и последующее их наложение на поступающий на плату видеопоток.

Коммутация

Интерфейс оснащен двумя входами/выходами HD/SD-SDI для взаимодействия с SDI. Также оснащение включает в себя:

• один выход HDMI 1.4a мониторинга;
• вход/выход LTC;
• конфигурируемый 3x BNC HD/SD аналоговый видеовыход;
• разъем из 9 штырьков для обеспечения возможности радиоуправления через протокол RS-422;
• вход для генлока.

Если вы планируете использовать деки HDCAM, DVCPro50,  Digital  Betacam,  DVCPRO  HD,  HDCAM  SR, D5 или иные, то у вас не возникнет никаких проблем при подключении их к AJA KONA 3G.

Поддержка Dual link HD

Формат Dual Link, поддерживаемый KONA 3G: 4:4:4, HD-SDI, глубина цвета 4:4:4 RGB, разрешение 10 бит для форматов 720p, 1080PsF, 1080i и 1080p. Интерфейс также «умеет» преобразовывать форматы 4:4:4 и 4:2:2 для вывода single link HD-SDI и мониторинга.

Поддержка 2K

KONA 3 является наиболее функциональной платой 2K для систем Mac. При помощи платы можно осуществлять захват с источников HSDL. Также возможно записывать материалы с полной кадровой частотой или одновременно записывать 2K DPX файлы и 2K QuickTime клипы (необходимо использовать программу AJA VTR Xchange). Также можно заниматься обработкой существующего 2K материала (например, секвенциями Cineon или DPX файлов, для чего необходимо использовать программу AJA DPXToQT Translator, которая умеет создавать файлы QuickTime для дальнейшей работы с ними в популярных видеопрограммах). Рабочие процессы ARRI Alexa и RED Epic могут быть упрощены интерфейсом KONA 3. Упрощение достигается за счет поддержки LUT таблиц и вывода в режиме реального времени 2K материала.

Если сочетать рассматриваемый интерфейс с системами PC, можно считывать видеопоток с 2K матрицы напрямую. При этом будет достигаться экономия времени из-за прямой записи в файлы 2K следующих видов: BMP, TIFF, TGA, AVI, Cineon, QuickTime, DPX. У пользователей есть возможность прямой записи в выбранный ими формат, после чего сразу же можно начинать редактирование недавно отснятых материалов в их монтажной программе. Если необходимо обеспечение максимальной совместимости с присутствующими на рынке 2K продуктами других фирм, то те же файлы можно воспроизвести в 2K разрешении через один из выводов - High Speed Data Link (HSDL) или 3G. Если монитор поддерживает формат HD 1080PsF, то 2K файлы можно просматривать с использованием кроп-функции.

Аудио

KONA 3 может быть подключена к DAW-станции или цифровому аудиомикшеру через интерфейсный кабель, оснащенный разъемами BNC. В этом случае появляется возможность вывода восьми каналов 24-битного 48kHz или 96kHz AES аудио, можно также подключить к интерфейсу блок K3G-Box, который сделает доступным вывод 16 каналов AES аудио.

Наличие высококачественного преобразователя частоты дискретизации на AES входах позволяет пренебречь необходимостью синхронизации платы и источника аудио.

Расширенные возможности коммутации с опциональным блоком K3G-Box

При использовании в профессиональных постпродакшн средах опция в виде K3G-Box упрощает коммутацию. При помощи данной опции можно подключать 8 дополнительных AES аудиоканалов и 2 канала аналогового RCA аудиомониторинга. Также имеются петлевые разъемы BNC для осуществления генлок-синхронизации.

Технические характеристики:

Видеовходы

• Dual-rate (SD или HD)
• 3Gb SD и HD-SDI, SMPTE-259/292/296/424, 10-бит
• Single Link 4:2:2
• Dual-link HD 4:4:4
• 2K HSDL (High Speed Data Link) 4:4:4
• Поддержка 1D LUT таблиц (Mac и PC)

Видеоформаты

• 480i 29.97 (PC)
• 525i 23.98 (промежуточный формат)
• 525i 29.97
• 625i 25
• 720P 23.98 (промежуточный формат)
• 720p 24 (PC)
• 720p 25 (PC)
• 720p 29.97 (PC)
• 720p 30 (PC)
• 720P 50
• 720P 59.94
• 720P 60
• 1080i 25
• 1080i 29.97
• 1080i 30
• 1080PsF 23.98
• 1080PsF 24
• 1080PsF 25 (PC)
• 1080PsF 29.97 (PC)
• 1080PsF 30 (PC)
• 1080p 23.98 (PC)
• 1080P 24
• 1080P 25
• 1080P 29.97
• 1080P 30
• 1080P 50
• 1080P 59.94
• 1080P 60
• 2048 x 1080P 23.98
• 2048 x 1080P 24
• 2048 x 1080PsF 23.98
• 2048 x 1080PsF 24
• 2048 x 1556p 15 (PC)
• 2048 x 1556PsF 14.98
• 2048 x 1556PsF 15
• 2048 x 1556psf 23.98
• 2048 x 1556PsF 24

Видеовыходы

Цифровые:

• 3Gb SD и HD-SDI, SMPTE-259/292/296/424
• Dual-link HD 4:4:4 и 2K HSDL 4:4:4
• HDMI v1.4, 30/36 бит/пиксель, RGB или YUV, 2.25Gbps

Аналоговые:

• SD и HD выход, 12-бит, BNC
• HD: YPbPr, RGB
• SD: YPbPr, RGB (компонентный режим) или композитный +
• Y/C (композитный режим с одновременным выводом Y/C сигналов)

Кейер

Позволяет накладывать графику с альфа-каналом на живой видеопоток, маску или кадровый буфер, или содержимое кадрового буфера на входящий видеопоток или маску.

Аудио

• 24-битное эмбедированное SDI аудио, 16 каналов, 48kHz
• 24-битное AES аудио, 8 каналов через интерфейсный кабель или 16 каналов через опциональный блок K3G-Box (96kHz или 48kHz, 24- или 16-битное аудио).

Повышающая конверсия

• Аппаратная 10-битная.
• Режим «Anamorphic»: полноэкранный.
• Режим «Pillar box 4:3»: отображается как отцентрированное изображение с соотношением сторон 4:3 с черными боковыми полосами.
• Режим «Zoom 14:9»: отображается как изображение с соотношением сторон 4:3, увеличенное под соотношение 14:9 с черными боковыми полосами.
• Режим «Zoom Letterbox»: отображается как изображение, увеличенное до заполнения всего экрана.
• Режим «Zoom Wide»: отображается как изображение, одновременно увеличенное и растянутое по горизонтали до заполнения экрана с соотношением сторон 16:9. Данный режим может привнести некоторое искажение в исходные пропорции.

Понижающая конверсия

• Аппаратная 10-битная.
• Режим «Anamorphic»: полноэкранный.
• Режим «Letterbox»: изображение уменьшается с добавлением черных полос сверху и снизу и сохранением соотношения сторон.
• Режим «Crop»: изображение обрезается до нового размера экрана.

Кросс-конверсия

• Аппаратная 10-битная.
• Из 1080i в 720P.
• Из 720P в 1080i.
• Из 720P в 1080PsF.

Преобразование соотношения сторон: из SD в SD.

• Режим «Letterbox»: преобразовывает SD изображение из режима «anamorphic» в режим «letterbox».
• Режим «H Crop»: сжимает изображение по горизонтали. Преобразовывает анаморфное SD изображение в полнокадровое.
• Режим «SD Pillarbox»: центрирует анаморфное изображение с добавлением черных боковых полос.
• Режим «V Crop»: преобразовывает «SD letterbox» материал в анаморфный формат.

Референсный вход

• Аналоговый Black-burst (1V) или композитный (2 или 4V) не замыкающий формат, петлевой, 75 Ом на блоке K3G-Box; замыкающий формат на интерфейсном кабеле.

LTC

• Вход и выход, два BNC разъема.

Управление декой

• Протокол RS-422, Sony 9-pin совместимый.
