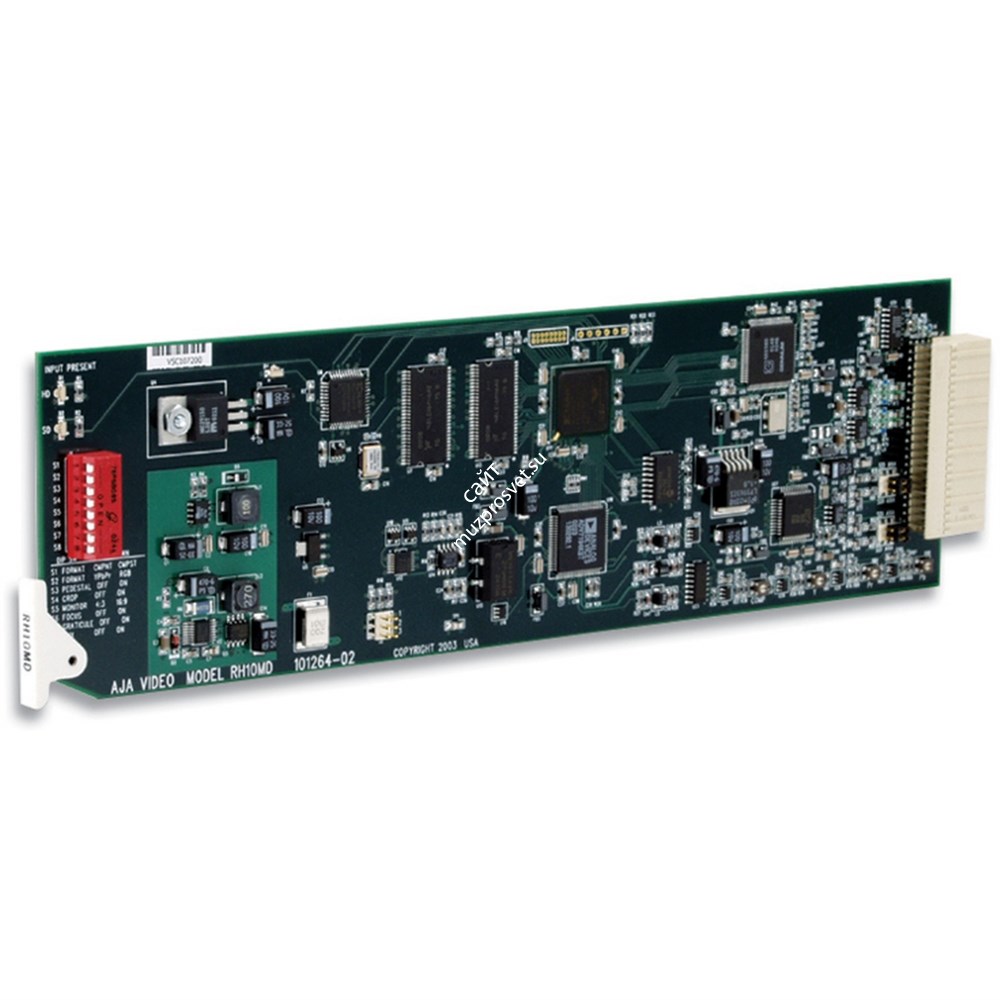

AJA RH10MD

AJA RH10MD.

10-битный RH10MD может применяться как HD-конвертор и как усилитель-распределитель с восстановлением частоты дискретизации. Совместим с блоками AJA FR1 или FR2. Оснащён четырьмя выходами SDI / HD-SDI и четырьмя понижающими выходами SD, выполненными в компонентной или композитной конструкции. Выходы SDI разработаны для вывода 4-канального AES вложенного звука. Выходы SD поддерживают возможность отдельной конфигурации как аналоговые и SD-аналоговые.

Для мониторов 4:3 поддерживаются 2 типа режимов Letterbox и Crop. 4 канальный AES вложенный звук пропускается через SDI выходы.

Основные параметры

• Переключаемые 1x4 HD-SDI/SDI DA
• Входы разных стандартов: SDI / HD-SDI
• Компонентные или композитного исполнения аналоговые и SDI выходы
• Входы формата 3/2 Pulldown для 23.98/24 Гц p/psf
• 10-битная обработка сигнала, мультиточечная интерполяция
• Усилитель разработан под один из двух типов мониторов: 16:9 и 4:3
• Под монитор формата 4:3 есть дополнительные режимы Letterbox и Crop
• Контроль зоны безопасности

Технические характеристики:

Форматы:

• 1080p/psf 23.98/24/25/29.97/30 Гц
• HD: 1080i 50/59.94/60 Гц
• 720p 23.98/24/25/29.97/30/60 Гц

Входы: HD-SDI или SDI SMPTE 259/292/296, 10-bit, BNC

Выходы:

• RGB, NTSC, PAL, Y/C (S-Video), 10-bit
• YPbPr — SMPTE, EBU-N10, Betacam
• SMPTE 259M, SDI, 10-bit, BNC
• 3 x BNC

Понижающая конвертация:

• 3:2 преобразование для вывода 23.98/24p/psf
• Многоточечная интерполяция, 10-битная обработка

Установки:

• Опорный сигнал (выход)
• Внешний переключатель для управления
• Безопасная зона для материала 4:3 на растре 16:9
• Выбор монитора 4:3/16:9
• Режимы Letterbox/Crop
• Формат выходного видеосигнала

Дополнительно

• Габариты: блоки AJA R-Series
• Питание: 5 Вт
