Регулятор громкости и переключатель источников.

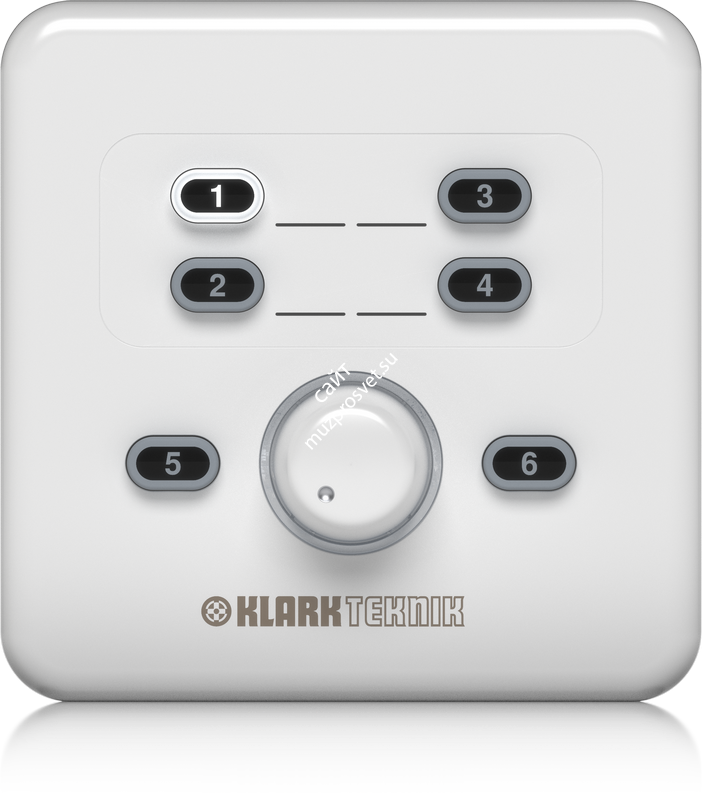

Настенный контроллер CP8000EU предназначен для регулировки уровня звука в помещении и выбора источников звукового сигнала. Для установки используются стандартные монтажные коробки для евророзеток. CP8000EU может использоваться с любым оборудованием, имеющим два стандартных входных канала GPIO для управляющего напряжения и выход питания +5 вольт.
Конструктивно CP8000EU представляет собой переменный резистор, формирующий управляющее напряжение от 0 до +5 вольт для регулирования громкости, а также дискретный делитель управляющего напряжения для переключения входных источников. Дискретный делитель имеет микропроцессорное управление переключением кнопок и их подсветкой.
Кроме этого микропроцессор реализует автоматическую функцию MUTE при включении системы. Когда на контроллер CP8000EU подаётся напряжение, он переходит в режим ожидания команд. На выходе резистора управления громкостью напряжение минимально, что соответствует минимальной громкости, все кнопки и подсветка регулятора выключены. Для начала работы надо нажать любую из кнопок выбора источника сигнала.
Назначение контактов клеммы, начиная от края платы:
- 1 GND – земля
- 2 VDC – питание +5 вольт
- 3 RVC – выход переменного резистора
- 4 AUX – выход 6-и позиционного делителя напряжения
- 5 – не задействован
Уровни напряжения делителя:
- 1 - +0,4В
- 2 - +1,1B
- 3 - +2 В
- 4 - +2,8В
- 5 - +3,5В
- 6 - +4,5B
Технические характеристики KLARK TEKNIK CP8000EU:
- Настенный пульт дистанционного управления для DM8000
- Регулировка громкости может быть назначена либо на вспомогательную секцию ввода, либо на основную шину микширования
- Выбор вспомогательных входов 1-6
- Подсвечивающиеся, мягкие сенсорные элементы управления дистанционно от DM8000
- CAT5 / 6 или любой 5-проводной кабель для подключения на расстоянии до 100 м
- Большое пространство для ввода меток
- Абстрактный внешний вид соответствует любому декору
