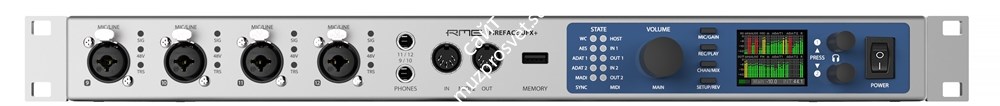

Технические характеристики

Analog

AD, Line In 1-8, сзади
• Разрешение AD: 24 бит
• Отношение сигнал / шум (SNR): 113 дБ RMS невзвешенный, 116 дБА
• Частотная характеристика @ 44,1 кГц, -0,1 дБ: 5 Гц - 20,8 кГц
• Частотная характеристика @ 96 кГц, -0,5 дБ: 3 Гц - 45,8 кГц
• Частотная характеристика @ 192 кГц, -1 дБ: 2 Гц - 92 кГц
• THD: <-110 дБ, <0,00032%
• THD + N: <-104 дБ, <0,00063%
• Разделение каналов:> 110 дБ
• Максимальный входной уровень: +19 дБу
• Вход: 6,3 мм гнездо TRS, с электронным балансом
• Входной импеданс: 8 кОм несимметричный, 12 кОм сбалансированный
• Входная чувствительность переключается на Lo Gain, +4 dBu
• Входной уровень для 0 dBFS @ Lo Gain: +19 dBu
• Входной уровень для 0 dBFS @ +4 dBu: +13 dBu
• Коэффициент усиления: от 0 до +12 дБ
• Минимальный уровень для 0 dBFS: +1 dBu, -1,2 dBV

Микрофон В 9-12 спереди
AD, но:
• Вход: XLR, с электронным балансом
• Входное сопротивление: 3,4 кОм
• Отношение сигнал / шум (SNR): 115 дБ RMS невзвешенный, 118 дБА
• Диапазон усиления: 75 дБ
• Максимальный вход уровень, усиление 0 дБ: +18 дБу
• Максимальный входной уровень,
коэффициент усиления 75 дБ: -57 дБу • Светодиод CLIP: 0 дБFS • Светодиод SIG: -60 дБФ

Инструмент В 9-12 спереди,
как AD, но:
• Вход: гнездо TS 6.3 мм, несимметричное
• Входное сопротивление: 1 МОм
• Отношение сигнал / шум (SNR): 114 дБ RMS невзвешенный, 118 дБА
• Диапазон усиления: 42 дБ
• Максимальный входной уровень, усиление 8 дБ: +21 дБу
• Максимальный входной уровень, коэффициент усиления 50 дБ: -21 дБу

DA, Line Out 3-8, сзади
• Разрешение: 24 бит
• Динамический диапазон (DR): 115 дБ RMS невзвешенный, 118 дБА
• Частотная характеристика при 44,1 кГц, -0,5 дБ: 5 Гц - 20,8 кГц
• Частотная характеристика @ 96 кГц , -0,5 дБ: 5 Гц - 45 кГц
• Частотная характеристика @ 192 кГц, -1 дБ: 5 Гц - 89 кГц
• THD: <-110 дБ, <0,00032%
• THD + N: <-104 дБ, <0,00063%
• Разделение каналов:> 110 дБ
• Максимальный выходной уровень: +19 дБу
• Выход: 6,3 мм TRS-разъем, с сервобалансом
• Выходной импеданс: 75 Ом без баланса, 150 Ом сбалансировано
• Выходной уровень переключаемый Hi Gain, +4 dBu, -10 dBV
• Выходной уровень при 0 dBFS @ Hi Gain: +19 dBu
• Выходной уровень при 0 dBFS @ +4 dBu: +13 dBu
• Выходной уровень при 0 dBFS @ -10 dBV: +2 dBV

DA - Выход стереофонического монитора XLR (1-2)
как DA, но:
• Выход: XLR, сбалансированный
• Выходной уровень переключаемый 24 dBu, Hi Gain, +4 dBu, -10 dBV
• Выходной уровень при 0 dBFS @ 24 dBu: + 24 dBu
• Выходной уровень при 0 dBFS @ Hi Gain: +19 dBu
• Выходной уровень при 0 dBFS @ +4 dBu: +13 dBu
• Выходной уровень при 0 dBFS @ -10 dBV: +2 dBV

DA - Стереомониторный монитор (9-12)
Как DA, но:
• Выход: 2 x 6.3 мм TRS стереоразъем, несимметричный
• Максимальный выходной уровень при 0 dBFS, High: +19 dBu
• Максимальный выходной уровень при 0 dBFS, Low : +2 дБВ
• Выходной импеданс: 2 Ом
• Максимальная мощность на канал при нагрузке 32 Ом, 0,1% THD: 210 мВт (2,6 В, + 10,5 дБн)

MIDI

• 2 x MIDI ввода-вывода с помощью 5-контактных разъемов DIN
• Гальваническая развязка с помощью оптронного ввода
• Высокоскоростной режим: время дрожания и отклика обычно ниже 1 мс
• Отдельные 128-байтовые FIFO для ввода и вывода

• 1 x MIDI I / O через MADI
• Невидимая передача через бит пользователя канала 56 (до 48 кГц)
• Невидимая передача через бит пользователя канала 28 (до 96 кГц)

цифровой

• Часы: внутренние, ADAT, AES, MADI, словарные часы
• Низкий дизайн джиттера: <1 нс в режиме PLL, все входы
• Внутренние часы: 800 пс Джиттер, случайный спектр распространения
• Подавление дрожания внешних часов:> 30 дБ (2,4 кГц)
• Эффективное влияние дрожания часов на преобразование AD и DA: почти нулевое
• PLL обеспечивает нулевое падение даже при более чем 100 нс
джиттере • Цифровой битовый бит PLL для бесперебойной работы с переменным током ADAT
• Поддерживаемые частоты дискретизации: 28 кГц до 200 кГц

Цифровые входы

MADI
• Оптический с помощью FDDI-дуплексного SC-разъема
• Совместимость 62,5 / 125 и 50/125
• Коаксиальный через BNC (входной сигнал Word Clock), 75 Ом
• Высокочувствительный входной каскад (<0.2 Vpp) • Принимает 56-канальный и 64-канальный режим, плюс 96 КБ
• Стандарт: до 64 каналов 24 бит 48 кГц
• S / MUX: до 32 каналов 24 бит 96 кГц
• S / MUX4: до 16 каналов 24 бит 192 кГц
• Диапазон блокировки: 25 кГц - 54 кГц
• Джиттер при синхронизации с входным сигналом: <1 нс

AES / EBU
• 1 х XLR, сбалансированный по трансформатору, гальванически изолированный, в соответствии с AES3-1992
• Высокочувствительный входной каскад (<0,3 Vpp) • Совместимость с SPDIF (IEC 60958)
• Принимает потребительский и профессиональный формат
• Диапазон блокировки: 27 кГц - 200 кГц
• Джиттер при синхронизации с входным сигналом: <1 нс
• Подавление джиттера:> 30 дБ (2,4 кГц)

ADAT Optical
• 2 x TOSLINK, формат согласно спецификации Alesis
• Стандарт: 2 x 8 каналов 24 бит, до 48 кГц
• Двойная скорость (S / MUX): 2 x 4 канала 24 бит 96 кГц
• Quad Speed ​​(S / MUX4 ): 2 x 2 канала 24 бит 192 кГц
• Бит-бит PLL обеспечивает идеальную синхронизацию даже при работе с переменным током
• Диапазон блокировки: 31,5 кГц - 50 кГц • Джиттер при синхронизации с входным сигналом: <1

SPDIF оптический (ADAT2)
• 1 x оптический, в соответствии с IEC 60958
• Принимает потребительский и профессиональный формат
• Диапазон блокировки: 27 кГц - 200 кГц
• Джиттер при синхронизации с входным сигналом: <1 нс
• Подавление джиттера:> 30 дБ (2,4 кГц )

Word Clock
• BNC
• Внутреннее прерывание 75 Ом переключаемое
• Автоматическое обнаружение Double / Quad Speed ​​и внутреннее преобразование в одну скорость
• SteadyClock гарантирует синхронизацию сверхнизкого дрожания даже при работе с переменным током
• Не влияет на смещения постоянного тока в сети
• Цепь адаптации сигнала: сигнал обновление через автоцентр и гистерезис
• Защита от перенапряжения
• Диапазон уровней: 1.0 Vpp - 5.6 Vpp
• Диапазон блокировки: 27 кГц - 200 кГц
• Джиттер при синхронизации с входным сигналом: <1 нс
• Подавление джиттера:> 30 дБ (2,4 кГц)

Цифровые выходы

MADI
• Optical via FDDI duplex SC connector
• 62.5/125 and 50/125 compatible
• Cable length: up to 2000 m
• Coaxial via BNC, 75 Ohm
• Output voltage 600 mVpp
• Cable length: up to 100 m
• Generates 56 channel and 64 channel mode, plus 96k Frame
• Standard: up to 64 channels 24 bit 48 kHz
• S/MUX / 96k Frame: up to 32 channels 24 bit 96 kHz
• S/MUX4: up to 16 channels 24 bit 192 kHz

AES/EBU
• XLR, transformer-balanced, galvanically isolated, according to AES3-1992
• Output level Professional 4.5 Vpp, Consumer 2.6 Vpp
• Format Professional according to AES3-1992 Amendment 4
• Format Consumer (SPDIF) according to IEC 60958
• Single Wire mode, sample rate 28 kHz up to 200 kHz

ADAT
• 2 x TOSLINK
• Standard: 2 x 8 channels 24 bit, up to 48 kHz
• Double Speed (S/MUX): 2 x 4 channels 24 bit 96 kHz
• Quad Speed (S/MUX4): 2 x 2 channels 24 bit 192 kHz

SPDIF optical (ADAT2)
• Format Consumer (SPDIF) according to IEC 60958
• Sample rate 28 kHz up to 200 kHz

Word Clock
• BNC
• Max. output voltage: 5 Vpp
• Output voltage @ 75 Ohm termination: 4.0 Vpp
• Output impedance: 10 Ohm
• Frequency range: 27 kHz – 200 kHz

General

• Power supply: Internal switching PSU, 100 - 240 V AC, 36 Watts
• Idle power consumption: 19 Watts
• Typical power consumption: 22-25 Watts
• Dimensions including rack ears (WxHxD): 483 x 44 x 210 mm (19" x 1.73" x 8.5")
• Dimensions without rack ears (WxHxD): 440 x 44 x 210 mm (17.3" x 1.73" x 8.3")
• Total depth: 240 mm (9.4”)
• Weight: 3 kg ( 6.6 lbs)
• Temperature range: +5° up to +50° Celsius (41° F up to 122°F)
• Relative humidity: < 75%, non condensing
