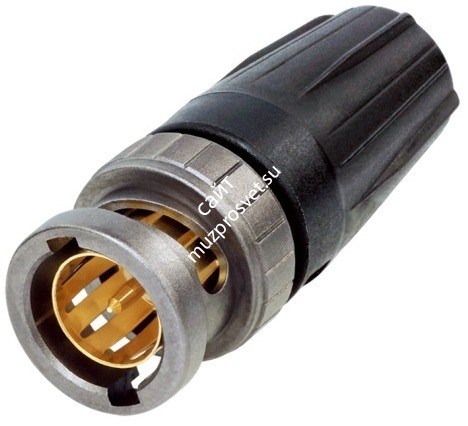

Neutrik NBNC75BFG7 кабельный разъем BNC, подходит для кабелей: Belden 1855, Cordial CVI 06-28, Cordial CVI 3-7, Draka 0.6/2.8 AF, Draka 0.6 L/2.8 AF

Кабельный разъем BNC.

Описание Neutrik NBNC75BFG7:

• Принцип „rearTWIST“, коммутация разъема производится с помощью легко доступного мягкого заднего
• хвостовика, который очень удобно проворачивать пальцами (патент DE 100 48507)
• Идеальное решение для „утопленных“ розеток, когда провернуть головную часть кабельного разъема
• может быть проблематично. Разъемы Neutrik проворачиваются за хвостовик
• Истинное волновое сопротивления 75 Ом, соответствует строгим требованиям HDTV / DVD
• Центральная часть разъема обеспечивает тактильные ощущения при коммутации
• Технология обжима и оплетки, и оболочки кабеля решает проблему торчащих проводников кабельной
• оплетки
• Великолепная защита и фиксация кабеля
• Прецизионные точеные латунные части обеспечивают непревзойденную долговечность
• Аксессуары включают в себя цветные хвостовики в 10 стандартных цветах, инструмент и губки для
• обжима

C появлением HD-сигналов значение импеданса BNC- разъемов стало важным как никогда. Любое его отклонение от номинального значения отрицательно сказывается на коэффициенте обратных потерь и КСВН (коэффициент стоячей волны по напряжению), которые являются важными параметрами, характеризующими отраженный сигнал в линии передачи. Особенно вредно отражение на высоких частотах, т.е. при передаче HD-сигналов, при которых оно особенно велико.
BNC-разъемы Neutrik обладают истинным импедансом 75 Ом на частотах вплоть до 4,5 ГГц, что соответствует самым строгим требованиям HDTV. Для достижения таких результатов каждый BNC-разъем Neutrik был адаптирован по параметрам к небольшой группе кабелей, благодаря чему гарантируются наилучшие технические характеристики соединения и малый уровень обратных потерь.
По мере роста частоты начинает проявляться т.н. „поверхностный эффект (скин-эффект)“, который заключается в том, что носители заряда начинают смещаться на поверхность проводника. Именно поэтому покрытие внешнего и центрального контакта здесь играет значительно большую роль, чем в аудио-разъемах. Все контакты в наших BNC-разъемах покрыты золотом.
Истинные 75-омные разъемы для HDTV Neutrik предлагает широкий спектр 75-омных кабельных и панельных BNC-разъемов. Кабельные rearTWIST очень удобны в приборах с высокой плотностью коммутации (видео-коммутаторы и патч-панели), легко и быстро собираются, а также обеспечивают цветовую маркировку. Каждая конструктивная часть разъемов произведена в точном соответствии с нашими высокими стандартами качества.
Во времена все возрастающей частоты сигналов экранирование разъемов приобретает важное значение для предотвращения взаимопроникновения и снижения уровня электромагнитных помех. Neutrik принимает этот факт во внимание, поэтому BNC-разъемы снабжены оптимизированными заземляющими контактами, которые обеспечивают максимальную экранирующую эффективность.

Технические характеристики:

• Аксессуар: нет
• Контакт-деталь: папа
• Монтаж: обжим
• Установка: на кабель
