Программируемый цифровой контроллер управления мультимедийными и смежными устройствами. 5 х TCP/IP, 2 x RS232, RS485/DMX512, IR Input / 3 x IR Output, 8 x Logic Input/Output, 6 реле (NC G NO), web сервер, недельный таймер, 1U

Общие сведения

• 2 x RS232
• RS485 / DMX512 (96 каналов)
• 5 x TCP-IP
• IR INPUT / 3 x IR OUTPUT
• 8 программируемых логических контактов INPUT / OUTPUT
• 6 встроенных реле
• встроенный веб сервер с возможностью кастромизации веб интерфейса
• светодиодная индикация работы по всем интерфесам
• настольная установка или монтаж в стойку – 1U

Область применения

• системы управления мультимедиа, светом и кондиционированием в офисах и переговорных
• система комплексного управления конференц-холлом
• системы автоматизации и управления в рамках систем “умный дом”
• комплексное управление цифровым аудиовизуальным оборудованием в учебных классах и аудиториях
• контроллер управления интерьерным светодиодным освещением, работающим по протоколу DMX512
• креативные интерактивные решения для ретейла и ивентов (работа с различными датчиками и отправка команд исполняющему оборудованию)
• управление цифровым звуковым оборудованием в фитнес-клубах, спа комплексах и других мультизонных помещениях

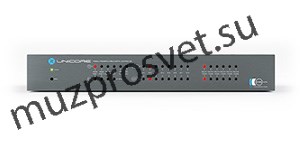

CVGAUDIO UNICORE

CVGaudio UNICORE - свободно программируемый цифровой контроллер комплексного управления мультимедийными и смежными устройствами, объединенными в единую систему с возможностью контроля и управления ими через кастомизируемый пользовательский веб-интерфейс. UNICORE имеет встроенный веб-сервер, благодаря этому веб-интерфейс управления доступен в браузере любого устройства, находящегося в одной сети с UNICORE. Рекомендуемый для использования браузер - FireFox. UNICORE как функционально, так и по критерию доступности - отличный вариант для создания современной кроссплатформенной системы управления Вашими цифровыми устройствами в офисе, переговорной, конференц-холле, домашней системе автоматизации и управления мультимедиа (“умном доме”) и так далее. Для реализации этих задач в CVGaudio UNICORE предусмотрены следующие управляющие интерфейсы:

• 2 x RS232 (Tx, Rx) – классический интерфейс, используемый для передачи данных. UNICORE имеет два интерфейса RS232, таким образом возможно одновременно управление двумя приборами имеющими интерфейс управления RS232. Данный интерфейс очень широко распостранен в профессиональном аудио-видео оборудовании
• 1 x RS485 / DMX512 – в UNICORE данный выход может быть настроен как интерфейс управления RS485 либо как родственный ему интерфейс DMX512. Интерфейс RS485 используется для работы с различными устройствами промышленной автоматизации, охранно-пожарной сигнализацией и другими, в частности профессиональными звуковыми системами (например, с аудио–матрицей CVGaudio PMM-380). Интерфейс управления PMM-380 уже присутствует в стандартной прошивке и вебе UNICORE. DMX512 - стандарт цифровой передачи данных в основном используемый для управления светодиодным освещением или сценическим светом. При выборе этого формата работы, для данного выхода, в UNICORE на веб-интерфейсе управления будет доступен DXM пульт на 96 каналов или другой, более интуитивно понятный вариант представления – 16 DMX устройств c настраиваемым количеством каналов (от 1 до 6). Одновременная работа интерфейсов RS485 и DMX512 невозможна.
• IR INPUT, 3 x IR OUTPUT – UNICORE имеет контакты для подключения одного ИК приемника и три ИК выхода для управления внешними устройствами имеющими соответствующий функционал. Данный интерфейс управления широко применяется в различном бытовом и профессиональном оборудовании. UNICORE может одновременно отправлять команды трем внешним устройствам. При подключении ИК приемника к UNICORE возможно управлять различными устройствами с одного ИК пульта и также использовать его как GRABBER ИК команд с любого ИК пульта управления. В веб-интерфейсе UNICORE по умолчанию предусмотрена возможность управления стандартным MP3/FM/BLUETOOTH плеером, применяемым в усилителях и настенных панелях CVGaudio.
• 8 x INPUT / OUTPUT. OUTPUT - 12V, INPUT - CLOSE / OPEN CONTACT – программируемые логические контакты, которые могут работать как INPUT или как OUTPUT. Всего в UNICORE восемь пар индивидуально настраиваемых логических контактов. При работе как INPUT система отслеживает замыкания/размыкания на каждой паре контактов и таким образом при любом изменении состояния может быть запущен созданный пользователем сценарий. При работе контактов в режиме INPUT к UNICORE можно подключать различные датчики, которые при сработке дают замыкание или размыкание, кнопки и так далее. При настройке на работу в режиме OUTPUT, UNICORE по команде отправляет на указанную пару контактов постоянное напряжение 12V. Таким образом к данным контактам можно подключать внешние 12V реле, которые будут срабатывать по команде от UNICORE, тем самым передавая изменение состояния (замыкание / размыкания) на внешние активные устройства или коммутировать электрическую нагрузку активируя какие-либо активные устройства. Данный функционал востребован как для систем “умный дом”, так и для крупных профессиональных проектов.
• 6 x RELAY – UNICORE имеет шесть встроенных пяти-контактных реле (NC G NO + питание). Для подключения на задней панели устройства у каждого реле доступны три контакта (либо замкнут на землю (G) один контакт, либо второй). Все шесть реле полностью свободно программируемы и могут участвовать в любых создаваемых сценариях. С помощью реле можно управлять различными электрическими нагрузками, освещением, экраном для проектора, моторизированными кронштейнами и так далее. Рекомендуемый максимальный коммутируемый ток – 2,5А /550W. На большую нагрузку предлагаем использовать внешние мощные реле, также могут управляться с UNICORE.
• 5 x TCP/IP – основной современный интерфейс цифровой передачи данных. UNICORE может держать одновременно пять TCP соединений, соответственно полно-функционально управлять пятью внешними устройствами.
• Часы реального времени и недельный таймер для запуска по расписанию команд и сценариев

Производительности процессора UNICORE достаточно для того, чтобы обеспечить возможность одновременного управления устройствами, подключенными к нему по всем перечисленным выше интерфейсам. С помощью CVGaudio UNICORE можно управлять любыми мультимедийными устройствами входящими в Вашу систему (проекторы, профессиональные LED панели, различные плеера, устройства маршрутизации аудио-видео сигналов, звуковые усилители и матрицы и так далее). Помимо этого, к системе могут быть привязаны различные электромеханические устройства, как например моторизированные экраны, шторы, жалюзи и так далее. Также к логическим контактам можно подключить различные типы датчиков, кнопок и смежных систем.

Настройка, программирование и управление системой происходит через очень удобный и интуитивно понятный веб-интерфейс. Не требуется инсталляции никакого дополнительного программного обеспечения. Просто заведите UNICORE в одну подсеть с Вашей системой и приступайте к работе. По умолчанию IP адрес устройства из коробки - 192.168.1.5.

Для создания команд и сценариев используется специальная, представленная в виде 96-ти ячеек таблица (COMMAND MATRIX), в каждую ячейку которой можно вписывать необходимые команды, а для создания сценариев прописывать ссылки от одной ячейки-команды к любой другой, а также добавлять задержки между ними. Помимо этого, отдельные таблицы команд есть в разделе LOGIC CONTACT, где существует возможность при работе в режиме INPUT на определенное событие (close / open contact) отдельно для каждого из контактов прописать необходимые команды и сценарии. На каждое состояние каждого из контактов предусмотрена индивидуальная таблица из десяти слотов для введения отдельных команд и создания сценариев. При этом существует возможность в рамках сценариев создавать ссылки между данными таблицами и COMMAND MATRIX. Для удобства написания команд и сценариев в системе предусмотрен специальный КОНСТРУКТОР КОМАНД, который существенно упрощает эту процедуру. При его использовании создание команд и сценариев сводится к выбору необходимой команды из структурированного списка, и подстановки нужных значений в уже имеющиеся в системе шаблоны.

В ближайших прошивках в web-интерфейс будет добавлен кастомизатор интерфейса с помощью которого Вы сможете оперативно создавать свою индивидуальную web-страницу c необходимыми конкретно для Вашего проекта элементами управления и дизайном. Также мы всегда готовы создать полностью уникальный, брендированный веб интерфейс конкретно под Ваш проект, где центром управления системой является CVGaudio UNICORE.
