Symetrix Prism 8x8 Цифровая аудиоплатформа. Dante. Свободно конфигурируемый алгоритм маршрутизации и обработки сигнала. 8 универсальных аудио входов, 8 линейных аудио выходов, внешний источник питания и форм-фактор 1U (один слот стандартной стойки)

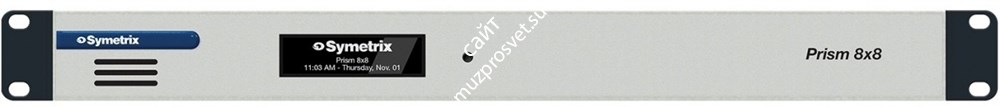

Цифровая аудиоплатформа Symetrix Prism 8x8.

Аналоговые входы:

• Количество входов: 8 переключаемых между режимами балансного микрофонного входа и линейного входа.
• Разъемы: 3.81 мм клеммный разъем.
• Номинальный входной уровень: +4 dBu.
• Максимальный входной уровень:  +23 dBu.
• Уровень предусиления микрофонного сигнала: Переключаемое на 0, 12, 24, 44 или 54 дБ с подстройкой в диапазоне ± 24 дБ.
• Эквивалентный шум микрофонных предусилителей: < -125 дБ с сопротивлением источника 150 Ом. 22.4 кГц BW.
• Коэффициент подавления синфазного сигнала: > 79 дБ @ 1 кГц, усиление 0 дБ.
• Входное сопротивление: 8 кОм балансный, 4 кОм небалансный.
• Фантомное питание: +48 В, 10 мА макс.
• Динамический диапазон: > 113 дБ, A-взвешенный.
• КНИ+Шум: < -100 дБ; 22.4 кГц BW, невзвешенный; 1 кГц @ +15 dBu с усилением 0 дБ.
• Задержка: 0.28 мс.

Аналоговые выходы:

• Количество выходов: 8 балансных выхода.
• Разъемы: 3.81 мм клеммный разъем.
• Номинальный выходной уровень: +4 dBu с запасом в динамическом диапазоне 20 дБ.
• Максимальный выходной уровень:  +24 dBu (+22.8 dBu на 2 кОм номинальной нагрузке).
• Выходное сопротивление: 300 Ом балансный, 150 Ом небалансный.
• Динамический диапазон: > 117 дБ, A-взвешенный.
• КНИ+Шум: < -97 дБ; 22.4 кГц BW, невзвешенный; 1 кГц @ +8 dBu с усилением 0 дБ.
• Задержка: 0.60 мс.

Системные характеристики:

• Частота дискретизации: 48 кГц.
• Неравномерность АЧХ: 20 – 20000 Гц, ± 0.5 дБ.
• Динамический диапазон: > 113 дБ, A-взвешенный.
• Разделение каналов:  110 дБ @ 1 кГц, +24 dBu.
• КНИ+Шум: < -95 дБ (22.4 кГц BW, невзвешенный); 1 кГц @ +15 dBu с усилением 0 дБ.
• Задержка: 1.04 мс, входы скоммутированы на выходы.
• Процессоры: 1 x Analog Devices SHARC 21489 @ 400 МГц SIMD.
• Производительность процессора: 400 MIPS, 1.6 GFLOPS.
• Память задержки: 174 моно секунд.
• Аналоговые управляющие входы: 0-3.3 В.
• Рекомендуемый потенциометр для внешнего управления: 10 кОм, линейный.
• Логические выходы: Низкий (0 В) когда выход активный, подтянут к 5V когда неактивный.
• Максимальное внешнее напряжение питания логического выхода: 24 В.
• Максимальный внешний ток питания логического выхода: 50 мА.
• Максимальный выходной ток логического выхода: 10 мА.
• Последовательный RS-485 порт: 38.4 кбод (по умолчанию), 8 бит данных, 1 остановочный бит, без проверки четности, без управления потоком. Может быть изменено ARC портом.
• Кабель Ethernet: Стандартный CAT5/6, максимальное расстояние между устройствами = 100 метров.
• Кабель Dante: Стандартный CAT5/6, максимальное расстояние между устройствами = 100 метров.
• Кабель ARC: Стандартный CAT5/6, максимальное расстояние зависит от нагрузки и числа устройств.
• Максимальное количество устройств в системе: 80 устройств в одном файле проекта.
• Максимальное число запоминаемых пресетов: 1000.

Физические данные:

• Габариты:
  • 1U в 19'' стойке (В х Ш х Г: 43.7 х 480.2 х 241.3 мм).
  • Занимаемое по глубине место не учитывает наличие кабелей.
  • За задней панелью должно быть не менее 7.6 см свободного пространства для подключения разъемов.
  • При подключении конкретных разъемов и кабелей может потребоваться дополнительное пространство.
• Электрические характеристики: 24 В 1.4 А, 34 Вт макс. Symetrix Part Number 12-0034. CUI part number SDI65-24-U-P5.
• Охлаждение:
  • Максимальная допустимая температура для работы устройства: 30^oС.
  • Убедитесь, что по сторонам устройства имеются зазоры (минимум 5,08 см) для вентиляции.
  • Не допускается закрывать вентиляционные отверстия газетами, клеенками, одеждой и т.д.
• Масса БРУТТО: 3.9 кг.
• Сертификаты и соответствия: UL 60065, cUL 60065, IEC 60065, EN 55032, EN 55103-2, EN 61000-3-2, EN 61000-3-3, FCC Part 15, ICES-003, RoHS
