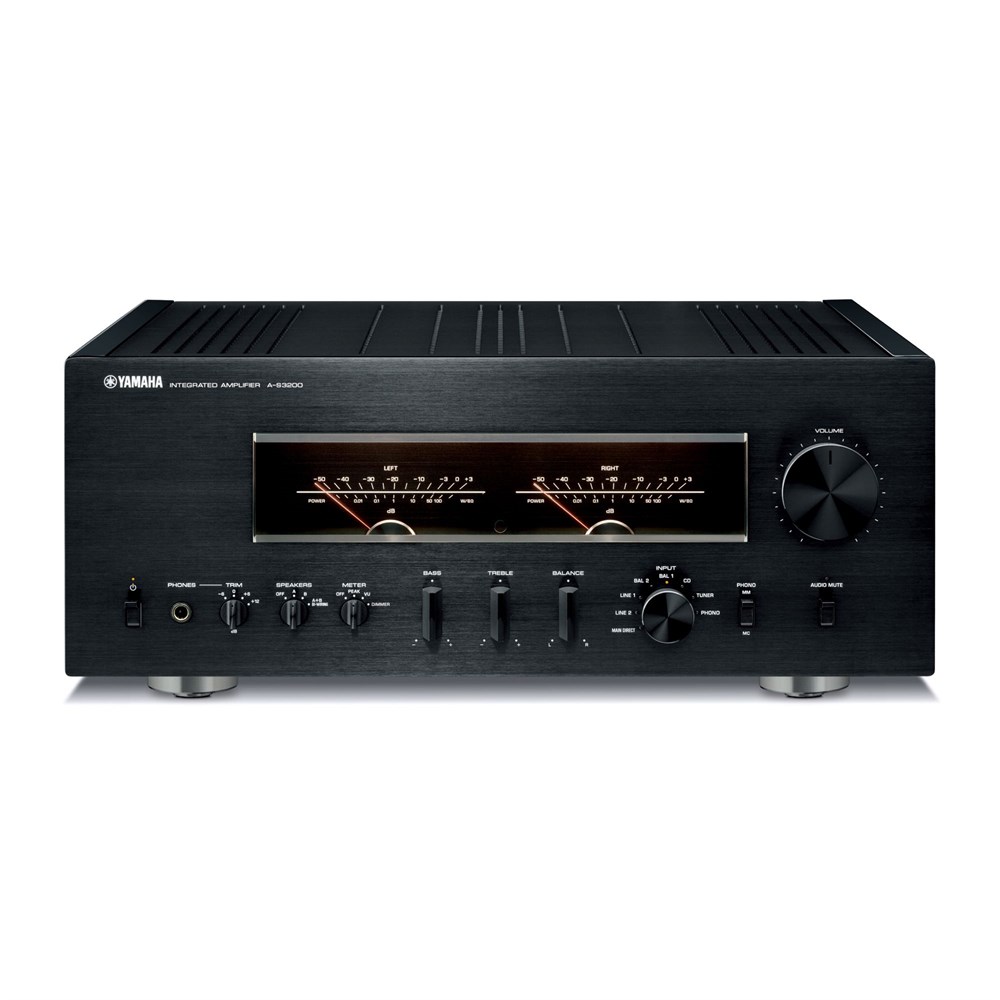

A-S3200 BLACK/PIANO BLACK Интегральный усилитель

В основу конструкции интегрального усилителя Yamaha A-S3200 положена фирменная технология беспотенциального симметричного усилителе мощности. Использование выходных элементов с одинаковой полярностью на положительной и отрицательной сторонах выходного каскада, а также разделение цепей отрицательной обратной связи (ООС) и блока питания в общей сложности на четырех положительных и отрицательных полюсах левого и правого каналов обеспечивает симметричное двухтактное функционирование выходного каскада. Полная изоляция усилителя мощности от «земли» устраняет все отрицательные последствия от малейших отклонений напряжения или помех на шине заземления. Кроме того, выходные элементы включают МОП-транзисторы, которые обеспечивают теплое и естественное звучание. Использование МОП-транзисторов с одинаково распределенной полярностью развивает идею полностью симметричной конструкции с целью устранения неравномерности качества аудиосигнала за счет разницы в полярности — именно это является основной особенностью беспотенциального симметричного усилителя мощности. В результате достигается звучание с отличным отношением сигнал-шум и четко определенным звуковым полем.

Изолированный трехмерный внутренний каркас усилителя Yamaha A-S3200 служит прочной опорой для большого тороидального трансформатора, который установлен в центральной части S3200 для идеального распределения веса. Медненый внутренний каркас является несущей конструкцией, которая жесткими перемычками объединяет переднюю/заднюю и боковые рамы, снижая вибрацию по всем направлениям. Для изготовления опоры, на которой смонтирован трансформатор, после всестороннего анализа звуковых свойства различных материалов (в том числе с использованием сеансов прослушивания) была выбрана латунь. Этот материал эффективно снижает вибрацию, передающуюся от трансформатора, помогая создать более четкое и прозрачное звучание.

Для получения сигнала абсолютной чистоты, передачи всех нюансов и динамизма музыки, например, при воспроизведении мощных низких частот или эмоций человеческого голоса, мы стремились добиться снижения импеданса во всей схеме Yamaha A-S3200. Двойная конструкция предусматривает свободное пространство под опорными рамами, которое необходимо для прокладки по кратчайшему пути кабелей питания от трансформатора до оконечного каскада, а также проводов для передачи аудиосигнала. Это помогает устранить потери при передаче сигнала, повысить стабильность питания даже при мощных импульсах, и в результате улучшить воспроизведение. Трехмерный внутренний каркас, служащий опорой для трансформатора, имеет медное покрытие. Снижение потенциала земли обеспечивает чрезвычайно низкий импеданс. Благодаря этому резко снижается уровень шума и достигается насыщенное эмоциональное звучание, полностью передающее экспрессию исполнителя.

Верхняя и фронтальная панели усилителя Yamaha A-S3200 изготовлены из немагнитного материала — алюминия с целью устранения любого неблагоприятного воздействия на аудиосигнал. После всестороннего анализа качества звука было решено определить для фронтальной панели толщину 7 мм, а для верхней — 6 мм. Благодаря высокой степени жесткости конструкции и эффективному подавлению вибрации звучание стало более естественным и объемным. Вентиляционные отверстия на верхней панели выполнены методом высокоточной резки с предельным вниманием к деталям. Стильные щели, как на модели CD-S3000, предназначены для отвода тепла блока питания, и соответствуют размеру установленного внутри трансформатора.

Конструкция Yamaha A-S3200 предусматривает использование независимых блоков предусилителя и усилителя мощности и идеально симметричную компоновку схем в левой и правой части внутреннего пространства. Отделение предусилителя, который имеет дело с сигналами малой мощности, от усилителя мощности, где присутствует высокое напряжение, значительно снижает уровень шума в звуке, вызываемый взаимными помехами. Кроме того, симметричная конструкция полностью изолированных друг от друга левой и правой секций, обеспечивает лучшее разделение каналов и повышает четкость стереофонических образов.


Усилитель Yamaha A-S3200 обеспечивает полностью симметричную передачу сигнала. Кроме того, абсолютно симметрично функционируют цепи контроля (громкость, тембр и т.д.) предусилителя, реализуя тем самым идею идеальной симметрии во всех каскадах.

В разводке силового трансформатора применен остроумный метод для существенного снижения импеданса. В отличие от обычной схемы, обмотка трансформатора крепится к клеммам винтами. Это позволяет значительно сократить потери энергии, которые имеют место при соединении с использованием пайки. Тороидальный трансформатор выбран за то, что обеспечивает стабильность питание, а это помогает достижению более естественного и объемного звучания.

С целью полного устранения потерь энергии сигнала, для важных компонентов использованы резьбовые соединения — даже на печатных платах. Помимо проводного соединения для блочных конденсаторов в блоке питания, который являясь сердцевиной усилителя, требует высокого напряжения, винтовые соединения применяются во всех ключевых точках передачи сигнала, в том числе в месте соединения схем предусилителя с усилителем мощности. Провода идут также от выходного каскада усилителя мощности к акустическим клеммам. Кроме существенного сокращения пути прохождения сигнала, это позволяет значительно снизить импеданс и уменьшить потери сигнала.

Использованный в модели Yamaha A-S3200 высококачественный цифровой лестничный регулятор громкости был специально разработан компанией New Japan Radio Co., Ltd. Он предотвращает влияние на сигнал неравномерной скорости нарастания напряжения (окраска звука), обеспечивая более чистое звучание и быстрый отклик на резкие скачки динамики и импульсные звуки.

Схема усиления для проигрывателя грампластинок состоит из предварительного усилителя типа MC и усилителя частотного корректора, каждый из которых имеет дискретную конфигурацию, благодаря чему достигается насыщенное звучание с выраженной музыкальностью при воспроизведении виниловых пластинок проигрывателями с головками звукоснимателя обоих типов — MC (с подвижной катушкой) и MM (с подвижным магнитом).

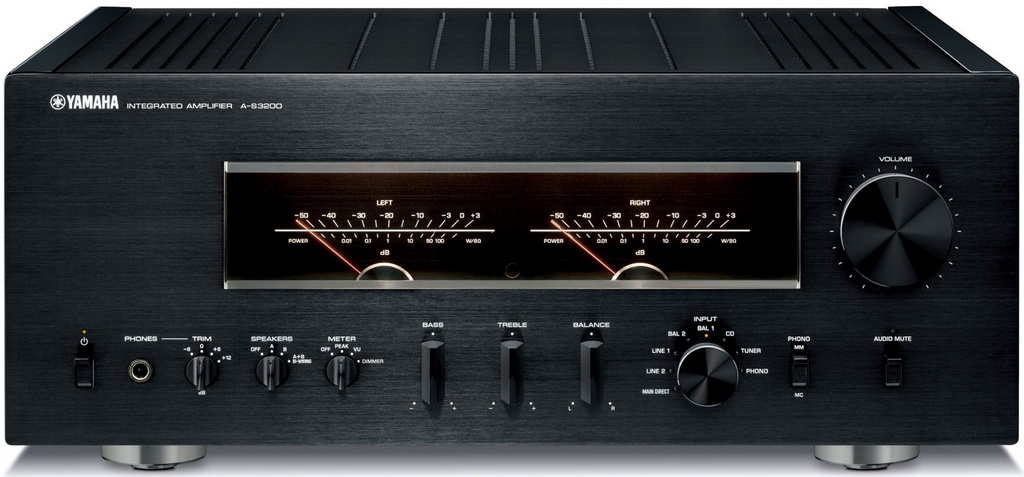

Yamaha A-S3200 оснащен большими индикаторами уровня на передней панели для прямого визуального отображения динамики и пульса музыки. Мягкая светодиодная подсветка создает ощущение теплоты и уюта. Помимо стандартного отображения уровня напряжения (VU) индикаторы могут показывать пики. Пользователь может сам выбрать желаемый режим. Окно индикаторов закрыто стеклом со скошенной кромкой, крепящимся к внутренней части передней панели без использования винтов. Это придает аппарату исключительно элегантный вид.

Как и подобает аудиотехнике высокого класса, модель Yamaha A-S3200 внешне похожа на музыкальный прибор: чистая гладкая поверхность, не видно никаких винтов. Каждый аспект конструкции и дизайна отражает высокий уровень мастерства и приверженность высокому качеству, свойственному изделиям компании Yamaha — мирового производителя музыкальных инструментов и оборудования. Для отделки корпуса усилителя использованы передовые технологии обработки, включая интеграцию верхней панели и боковых деревянных панелей без зазоров.

Акустические клеммы — последнее звено в цепи аудиосигнала этого усилителя — также созданы с особой тщательностью и вниманием к деталям. Оригинальные винтовые клеммы с большими головками выточены из латуни, и обеспечивают надежное соединение без потерь в качестве звука. Они не только элегантно выглядят, их форма прекрасно приспособлена для захвата, а затягивание требует минимального усилия.

Поскольку пользователь постоянно касается руками регуляторов и переключателей, мы стремились сделать их приятными на ощупь, уделяя пристальное внимание дизайну и текстуре. От ручек громкости, селектора входов, других элементов управления, выточенных из алюминия, буквально исходит ощущение элегантности и роскоши. Тумблерные переключатели сделаны с предельным вниманием к деталям и текстуре: точность, с которой выполнены эти элементы, исключает образование зазора с поверхностью панели в любом положении тумблера — верхнем или нижнем.

В интегральном усилителе Yamaha A-S3200 применена новая высокопрочная конструкция с двойной структурой для предельно чистого и точного усиления аудиосигнала. Днище и амортизаторы рассеивают и поглощают внешнюю вибрацию. Каждая плата выполнена по принципу «плавающей конструкции» и поддерживается индивидуальной рамой, что способствует дополнительному устранению вибрации. Блок источника питания, состоящий из силового трансформатора и конденсаторов, которые являются основными источниками внутренней вибрации, надежно закреплен на трехмерной структурированной раме и прочно поддерживается передней и задней панелями. На левой и правой внутренних рамах крепятся печатная плата усилителя и тяжелые радиаторы. Таким образом, блок питания и платы усиления отделены друг от друга, и хорошо продуманная конструкция надежно поглощает вибрацию. Под каркасом, на котором смонтирован трансформатор, предусмотрено свободное пространство для прокладки проводов к схемам по кратчайшему пути. Заново спроектированное шасси этой инновационной конструкции позволяет минимизировать путь прохождения сигнала и добиться низкого импеданса, а также обеспечивает высокую степень жесткости и обладает антивибрационными свойствами. В результате значительно снижены потери сигнала, и усиленный звук отличается исключительной чистотой. Прилагаемый пульт ДУ сделан в том же стиле, что и алюминиевая панель усилителя — простой дизайн, интуитивно понятное расположение кнопок, приятная металлическая текстура.

Характеристики Yamaha A-S3200

• Мин. мощность (4 Ом, 1 кГц, 0,7% КНИ, для Европы) 170 Вт + 170 Вт
• Высокая динамическая мощность /канал (8/6/4/2 Ом) 120/150/200/300 Вт
• Коэффициент демпфирования 250
• Диапазон воспроизводимых частот 5 Гц-100 кГц (+0 дБ/-3 дБ)
• RIAA Equalization Deviation 20 Гц-20 кГц +/-0.5 дБ
• Коэффициент нелинейных искажений (от CD до выхода на колонки, 20 Гц - 20 кГц, CD) 0.025%
• Отношение сигнал/шум (CD) 103 дБ (S: 200 мВ)
• Входная чувствительность (CD) 200мВ/47kОм
• Габариты (ШхВхГ) 435 x 180 x 464 мм
• Масса 24.7 кг
